Audi A3. Руководство - часть 16

61

Для заметок

62

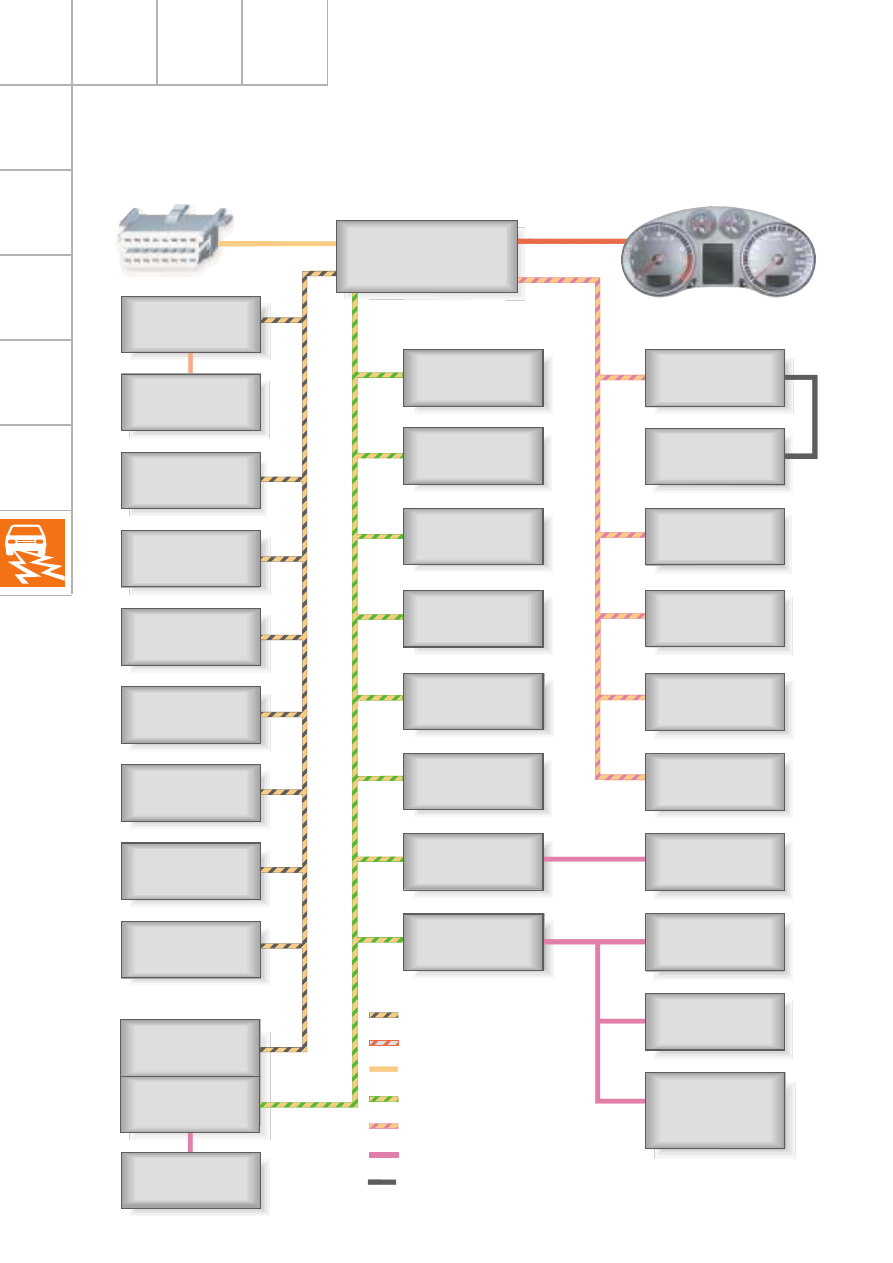

Топология шин

Электрооборудование

Диагностический

интерфейс

сопряжения шин J533

Блок управления

двигателем J361

Датчик NO

x

J583

Aвтоматическая

коробка передач

J217

Датчики селектора

коробки передач

J487

Система ABS с

EDS J104

Подушки

безопасности

J234

Полный привод

J492

Kорректор наклона

фар J431

Усилитель руля

J500

Датчик поворота

рулевого вала

G85

Электронные при-

боры на рулевой

колонке J527

Многофункцио-

нальное рулевое

колесо J453

Система

Climatronic J255

Aвтономный

отопитель J604

Система "Kомфорт"

J393

Бортовая сеть

J519

Блок электро-

оборудования

прицепа J345

Облегчение

парковки J446

Блок управления

в двери водителя

J386

Головная

радиосистема R

CD-чейнджер

R41

Система навигации

J401

Приемное и переда-

ющее устройство

телефонной сисетмы

R36

Усилитель с

низкочастотными

динамиками R44

Aвтономный

отопитель J364

Двигатель

стеклоочистителя

J400

Датчики охраны

салона G303

Звуковой сигнал

охранной системы

H12

Охранная система

с датчиками

наклона J529

Диагностическая колодка T16

Kомбинация приборов J285

SSP290_093

Блок управления

в двери переднего

пассажира

J387

Шина CAN силового агрегата,

500 кбод
Шина CAN комбинации

приборов, 500 кбод

Шина CAN диагностической

системы, 500 кбод
Шина CAN системы

"Kомфорт", 100 кбод

Шина информационно-командной

системы, 100 кбод
Шина LIN

Шина Panasonic

Диагностичес-
кая шина
CAN

63

В результате этого при пассивном состоянии
шины CAN системы "Kомфорт" блок управле-
ния комбинацией приборов J285 и компонен-
ты информационной системы могут переда-
вать, например, данные о яркости подсветки,
выводимые на центральный дисплей показа-
ния, навигационные данные и т. п.

Блок управления бортовой сетью может
поддерживать рабочее напряжение в ней на
необходимом уровне за счет повышения час-
тоты вращения холостого хода и отключения
потребителей больших токов; при этом гене-
ратор настроен таким образом, что вмеша-
тельство в его работу системы управления
бортовой сетью является исключением.

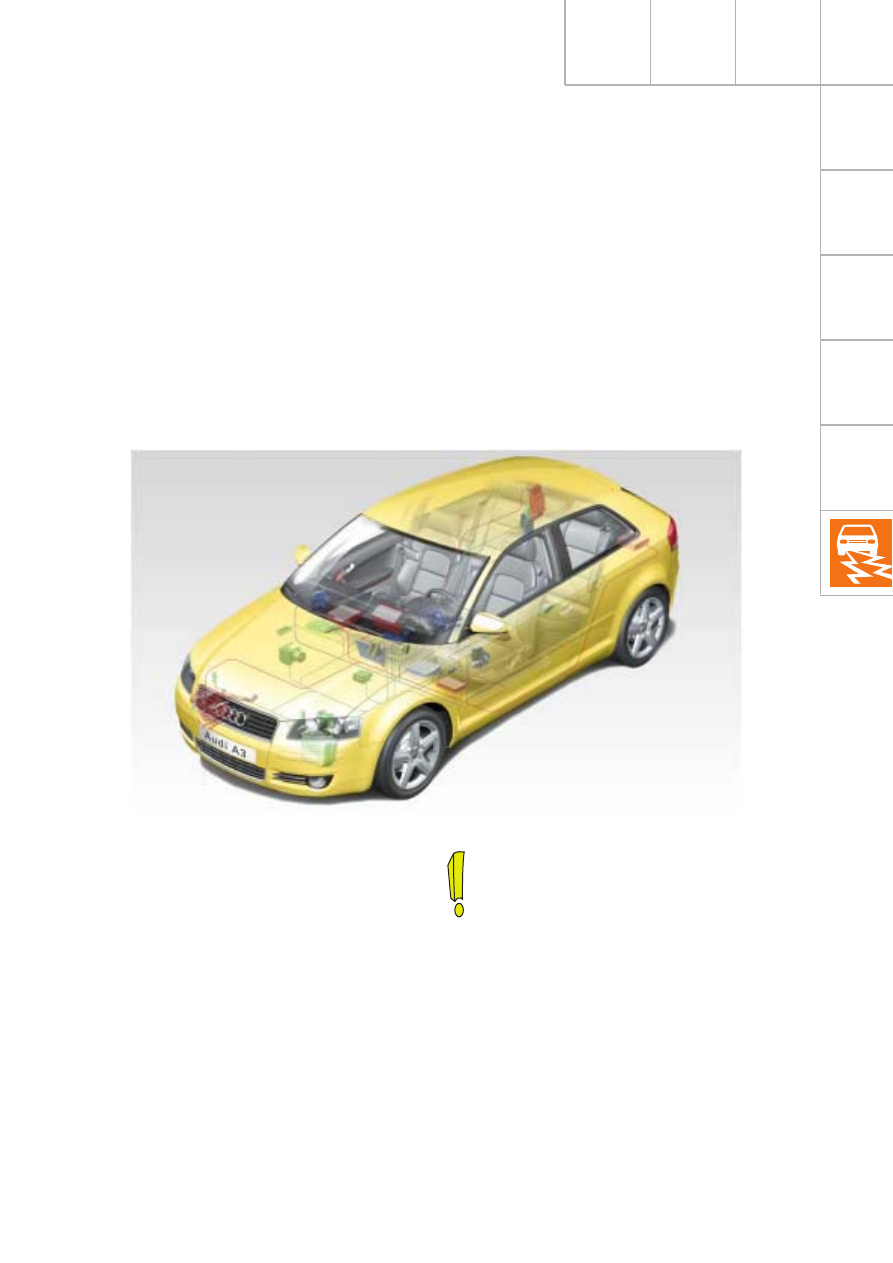

Система "Kомфорт"

Aвтономный режим ожидания шины CAN
системы "Kомфорт"

У автомобиля A8 модели 2003 года шины CAN
системы "Kомфорт", комбинации приборов и
информационной системы (шина MOST) при-
водятся в активное состояние одновременно.
В отличие от этого у автомобиля Audi A3 мо-
дели 2004 года шина CAN системы "Kомфорт"
приводится в активное состояние независимо
от прочих шин, что позволяет дополнительно
экономить электроэнергию.

Управление нагрузкой бортовой сети

Одновременное подключение многочисленных
потребителей электроэнергии может привести
к недопустимому падению напряжения на
выводах аккумуляторной батареи или генера-
тора, что может привести к нарушениям в
работе важнейших систем, как, например,
ABS и электромеханический усилитель руля.

Сведения о конструкции и принципе
действия приведены в Пособии по
программе самообразования 312.

SSP290_134

64

Электрооборудование

Установленные на рулевой колонке электрон-
ные приборы должны передавать сигналы с
органов управления, например, с переклю-
чателей указателей поворота, выключателя
стеклоочистителя и т. п. на шину CAN и при
необходимости считывать входящую
информацию.

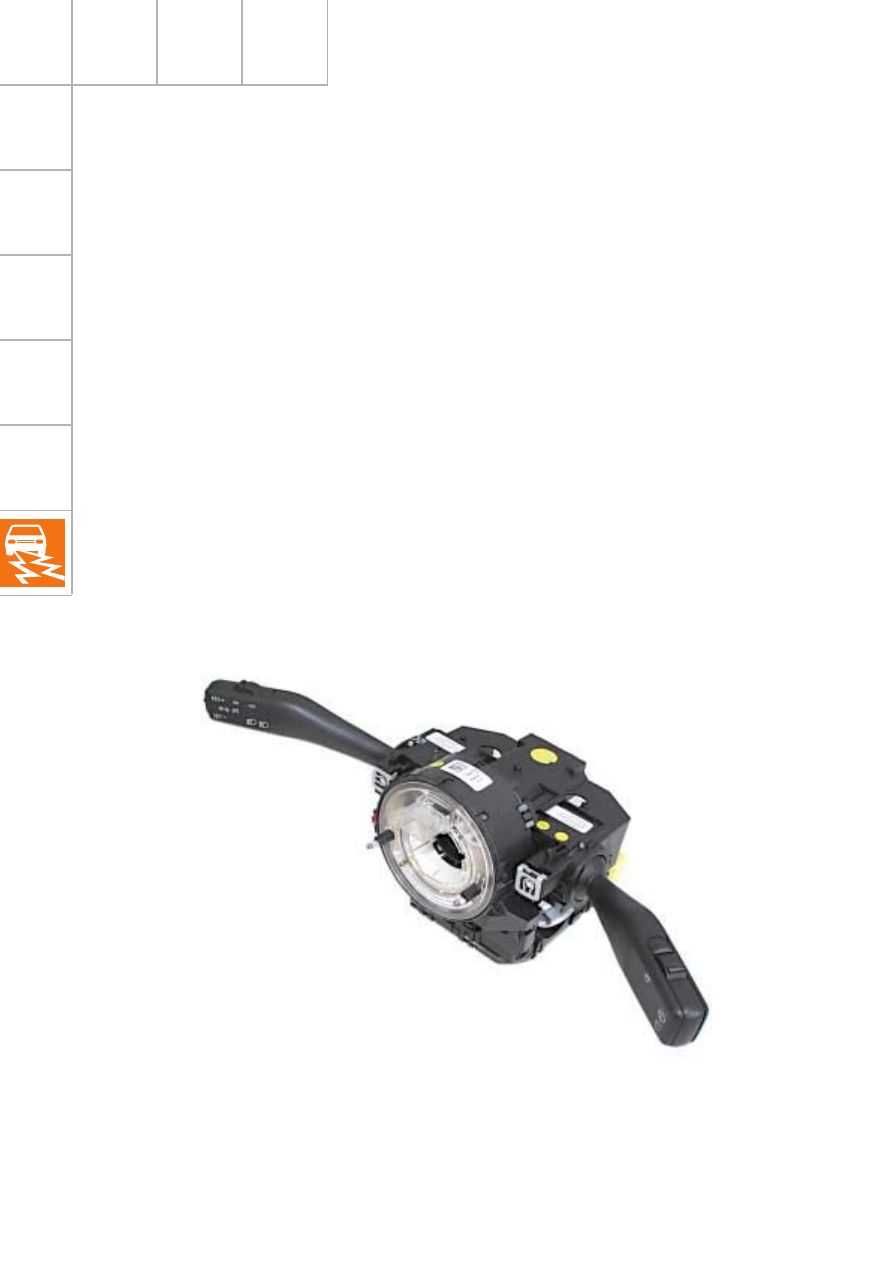

Модуль подрулевых переключателей

Примененный на автомобиле Audi A3 модели
2004 года модуль подрулевых переключате-
лей был конструктивно изменен.

Он содержит следующие компоненты:

– механический замок зажигания с считы-

вающей катушкой D2 противоугонной
системы;

– электронный блок J527, служащий для

преобразования и обработки сигналов,
передаваемых через шины CAN силового
агрегата и системы "Kомфорт";

– органы управления в зависимости от

комплектации автомобиля;

– плоский витой кабель с датчиком угла

поворота рулевого вала G85;

– электрическая блокировка ключа в замке

(у автомобилей с автоматической коробкой
передач);

– блок шины LIN для связи с модулем эле-

ктронных приборов на руле J453 и блоком
органов управления E221 на многофункци-
ональном рулевом колесе.

SSP290_097
