Audi 80. Салон
Снятие левой полочки
|

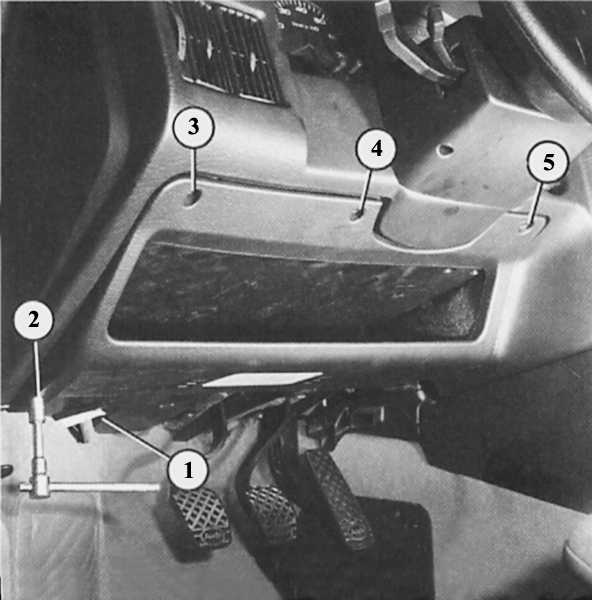

Для снятия полочки слева ослабить болты со 2 по 5. При
установке вставить полочку впереди в направляющие (позиция 1
показывает одну из них). |
Левая нижняя часть обшивки приборной панели, интегрированная с полочкой,
должна быть снята почти во всех случаях, когда нужен доступ к обратной
стороне приборной панели.
|
- Узким
торцовым ключом вывернуть четыре винта
вокруг полочки.
- Немного
откинуть полочку вниз и вытянуть к себе.
- При
установке вставить передний край обшивки в
обе направляющих на днище автомобиля и возле
педалей.
- Не слишком
туго затянуть винты.
|
|
Снятие вещевого ящика
|

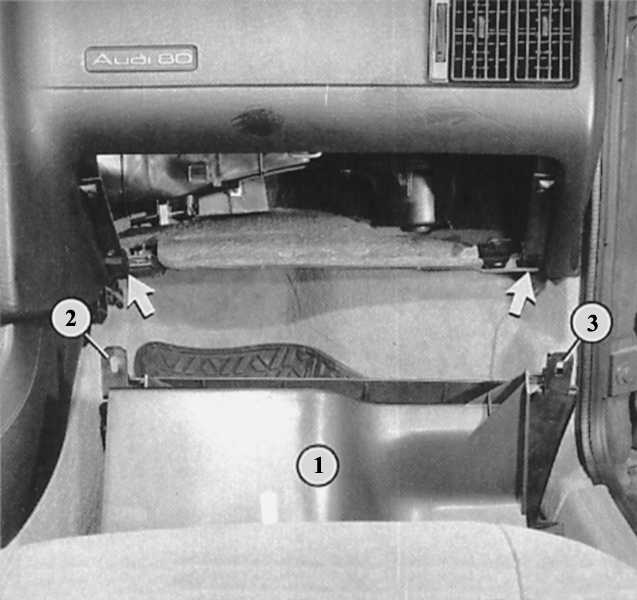

Вещевой ящик (1) своими петлями (2 и 3) прикреплен к
приборной панели (стрелки). На иллюстрации ящик показан в
разобранном виде. |
|
- Вывернуть
на нижнем крае приборной панели оба
крепежных винта петли вещевого ящика.
- Слегка
отжать стопоры вещевого ящика вовнутрь и
откинуть вещевой ящик вниз.
|
|
Снятие нижней части центральной консоли
|

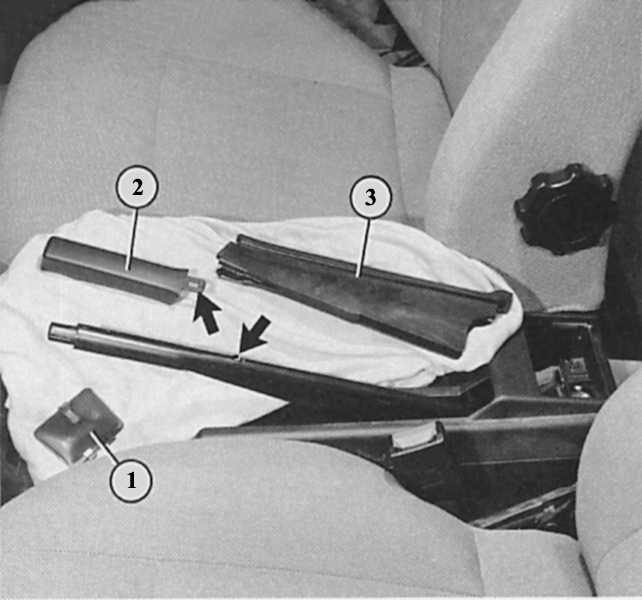

Снятие задней части центральной консоли: снять планку (1),
отсоединить обшивку рычага стояночного тормоза (3),
отсоединить серьгу (стрелки) на ручке (2) от фиксатора. |
|
- Затянуть
стояночный тормоз.
- Отжать
отверткой крепежные прокладки чехла рычага
стояночного тормоза и отделить от пола.
- Спереди
слегка приподнять обшивку, отжать серьгу
рычага вверх и вытянуть рычаг вперед.
- Приподнять
декоративную панель перед рычагом
стояночного тормоза. При этом поддеть
верхний край маленькой отверткой.
- Вывернуть
шесть крепежных болтов, находящихся под
панелью.
- Снять
заднюю пепельницу.
- Вывернуть
под пепельницей два шестигранных болта.
- Потянуть
консольную часть за передний край вверх и
снять ее по направлению вперед над рычагом
стояночного тормоза.
|
|
Снятие передней части центральной консоли
|

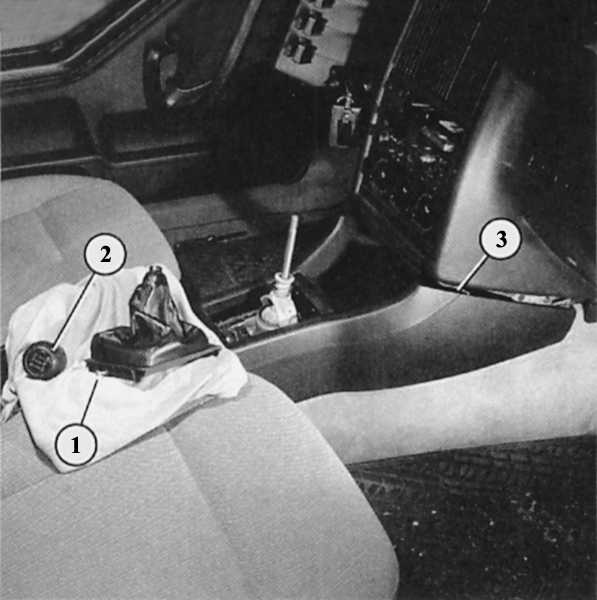

Снятие передней части центральной консоли: открутить головку
рычага переключения передач (2), ослабить болт на кожухе
рычага (1). (3) – передние направляющие. |
|

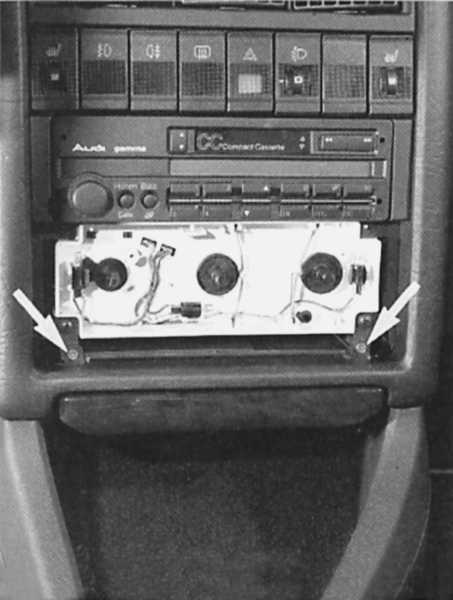

Стрелки показывают на два болта, расположенные в вырезе
панели отопления, которые необходимо ослабить для снятия
центральной консоли. |
|
-
Отсоединить провод на «массу» аккумулятора.
- Полностью
снять заднюю часть центральной консоли.
- Снять
рычаг переключения передач либо рычаг
селектора.
- Отвернуть
болт с крестообразным шлицем на заднем краю
консоли и снять чехол рукоятки переключения
передач либо обшивку.
-
Отсоединить все три регулятора
отопления/вентиляции.
- Отвернуть
два винта панели отопления и снять ее.
- У
автомобилей, оснащенных автоматическим
кондиционером, полностью снять пульт
управления.
- Внизу
справа и слева в вырезе панели отопления
вывернуть по одному винту.
- Отжать
консоль с пепельницей вниз, при варианте
кузова с дополнительными приборами снять по
направлению вниз узкую декоративную
пластину.
- По
направлению назад отсоединить консоль от
приборной доски.
- При
необходимости отсоединить провода.
- При
установке направляющие на приборной панели и
центральной консоли должны входить одна в
другую.
|
|
