Audi 80. Внешние зеркала заднего вида
Снятие
|
-
Электрическое регулирование зеркал заднего
вида: отвести корпус зеркала в сторону.
- Теперь
становятся видны оба крепежных винта в ножке
зеркала – вывернуть их.
-
Разъединить многоконтактный штекер
непосредственно на ножке зеркала.
-
Механическое регулирование зеркал заднего
вида: снять обшивку двери.
- Вывернуть
передние винты, соединяющие внешнюю панель
двери с коробов, оба задних только немного
ослабить.
- Теперь
можно протянуть привод зеркала между
панелями.
- Отвести
корпус зеркала в сторону, вывернуть
крепежные винты в ножке зеркала.
- При
установке использовать соответствующие
крепежные отверстия в двери.
-
Водительская дверь: использовать резьбовое
отверстие спереди внизу (если имеются два) и
сзади вверху.
- Дверь
переднего пассажира: использовать резьбовое
отверстие спереди вверху и сзади внизу и
вверху.
- Снова
установить раму окна.
|
|
|
Подсказка: описание работы и контроля электрического
стеклоподъемника вы найдете в главе «Приборы и
вспомогательные устройства». |

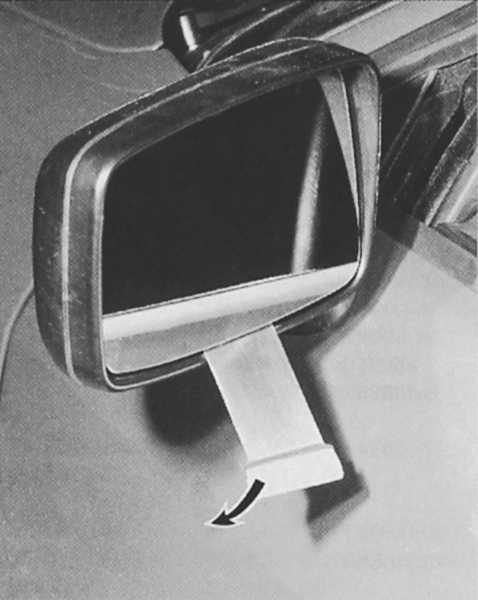

Слева: снятие зеркала при помощи широкой лопатки. Рекомендуется надеть
рабочие перчатки – на случай, если стекло разобьется.

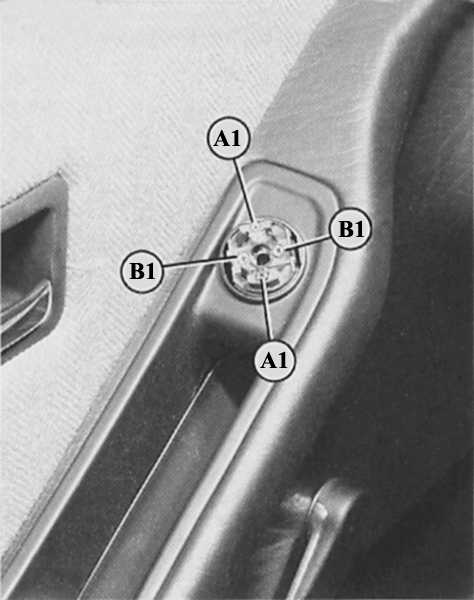

Справа: регулировку свободного хода механического привода зеркала
заднего вида можно осуществить, поворачивая регулировочные винты при
снятых колесиках с продольной накаткой.
Замена зеркала
Стекла зеркал держатся как в электрически, так и в механически
регулируемых зеркалах только на защелках. Снятие:
|
- Надеть
рабочие перчатки на случай, если стекло
разобьется.
- Вставить
снизу широкий шпатель или пластмассовую
пластину под стекло зеркала и вынуть его из
защелок.
- При
необходимости повторить ту же операцию
сверху.
- При
установке вставить стекло в направляющие и
прижать до фиксации.
- В
перчатках нажать на середину стекла.
|
|
Регулировка привода зеркала
Приводные тросы механического регулирования зеркал можно установить
таким образом, чтобы не было слишком большого свободного хода
регулировочных колесиков. Для этого потребуется очень маленькая
отвертка.
|
- Колесики с
продольной накаткой механизма регулирования
внешних зеркал заднего вида снять по
направлению вверх, при необходимости помочь
отверткой.
- За
приводное направление (вверх/вниз;
направо/налево) отвечают всегда два
расположенных друг напротив друга винта. У
одного из них левая, у другого правая
резьба.
-
Регулирование: винт А1 осторожно
поворачивать вправо, до тех пока не будет
ощущаться небольшое сопротивление.
- Винт А2
поворачивать влево, до тех пока не будет
ощущаться небольшое сопротивление.
- Тоже самое
повторить с болтами В1 и В2.
- Проверить
правильность установки: зеркало легко
регулируется, но свободный ход остается
максимальным.
|
|
|
Подсказки: если стекло внешнего зеркала дрожит во время
поездки, значит, регулировочный механизм установлен слишком
свободно – дозатянуть.
Слишком легкоходное регулирование зеркал приводит к тому,
что уже незначительные прикосновения рукавом к колесикам с
продольной накаткой меняют положение зеркал. В таком случае
следует установить его немного потуже. |
