Audi 80. Крылья
|

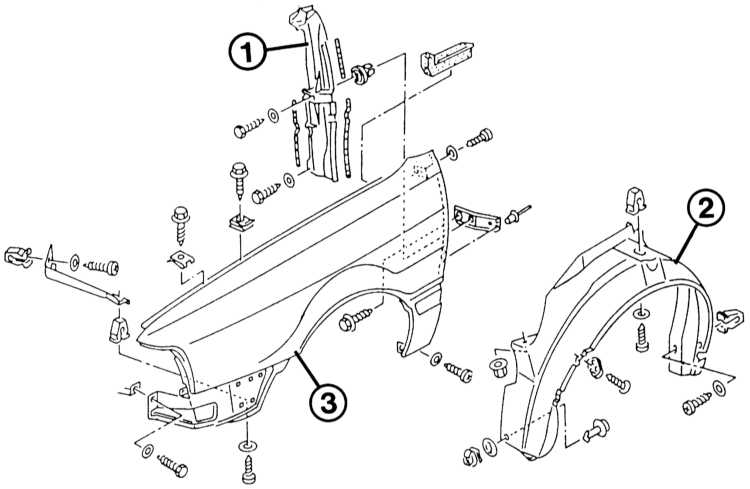

Крыло (3) представлено на рисунке вместе с навесными деталями:
1 – задняя торцевая накладка;
2 – подкрылок. |
Съемными выполнены только передние крылья. Задние крылья приварены, и здесь
нечего делать механикам-любителям.
Снятие облицовки передних колесных ниш
|
- Снять
соответствующее переднее колесо.
- Снять
пластмассовый дюбель в самом низу на заднем краю
бампера.
- Снять боковины
бампера из кронштейнов на крыле. Для этого
надавить на бампер по направлению вниз на высоте
крепежа и одновременно отвести его от кузова.
- Отвернуть все
крепежные болты/гайки облицовки колесной ниши
(подкрылок).
- Снять
пластмассовые дюбели переднего болта.
- Спереди
отвернуть крепежную гайку подкрылка.
- Повернуть
поворотный запор на соединении с нижней защитой
моторного отсека на 90° против часовой стрелки
(влево).
- Снять
облицовку колесной ниши через распорный болт и
отжать вовнутрь от наружного контура колесной
арки.
- При установке
очень осторожно затягивать пластмассовые гайки и
болты с крестообразным шлицем, иначе можно
сорвать пластмассовую резьбу!
|
|
Снятие крыла
|
- Снять
подкрылок.
- Снять бампер.
- Вывернуть на
нижнем краю крыла по одному винту с
крестообразным шлицем либо винты со звездчатой
головкой спереди и сзади.
- Вывернуть винт
ниже выреза для бампера.
- В задней части
колесной ниши вывернуть винт из поперечины, и
еще один немного пониже.
- Открыть
переднюю дверь.
- Вывернуть болт
над шарнирами.
- Вывернуть
шестигранные болты по верхнему краю крыла; перед
этим снять поролонную прокладку.
- Снять крыло.
|
|
Установка крыла
|
- Если
устанавливается новое крыло, следует снять
кронштейн и заднюю торцевую накладку от старого
крыла и приклепать (в мастерской) к новому.
- Удалить
остатки уплотнительной ленты по заднему краю
крепления крыла.
- Наклеить новый
уплотнительный шнур (номер запчасти AKD497 010
04R10) диаметром 7 мм.
- Установить
крыло.
- Установить
расстояние до капота при незатянутых крепежных
болтах верхнего края крыла. Оно должно
составлять 4,5—5,5 мм.
|
|
