Audi 80. Привод отопления и вентиляции
Всеми функциями системы отопления и вентиляции салона в автомобиле Audi
80 можно управлять с блока, расположенного на приборной панели.
Три так называемых троса Боудена проходят оттуда к корпусу воздуховода,
часто называемому «коробом воздуховода». В этом корпусе расположены
воздушные клапаны, направляющие поток воздуха в нужном направлении.

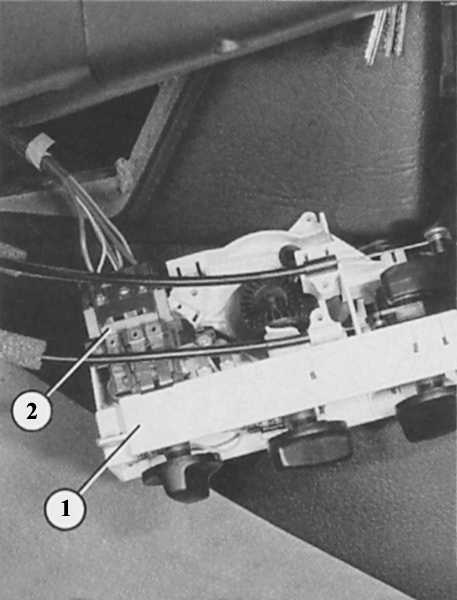

Слева: поворотный регулятор (2) вентилятора салона жестко связан с
блоком управления и привода системы отопления и вентиляции (1). При
неисправности необходимо заменять весь узел полностью.

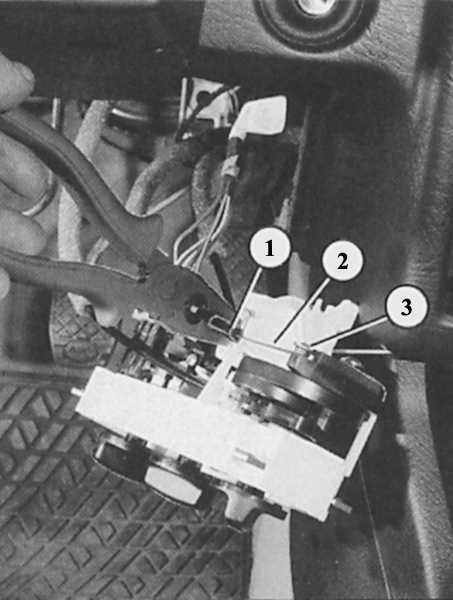

Справа: снятие троса Боудена у блока привода системы отопления и
вентиляции салона: вытащить клещами контропору (1), отсоединить конец
троса (2) от рычага (3).
Замена тросовых приводов
|
- Снятие и
установка одинаковы практически у всех
тросовых приводов.
- Снять
полочку слева под приборной панелью (раздел Салон).
- Снять
радио.
- При
необходимости снять вещевой ящик.
- Снять все
три ручки поворотных выключателей
отопления/вентиляции.
- Ослабить
два винта с крестообразным шлицем,
расположенные ниже.
- Снять
панель.
- Вывернуть
видные теперь четыре болта с крестовидным
шлицем.
- Теперь
можно немного вытянуть из приборной панели
блок управления отоплением и вентиляцией
салона, настолько, чтобы достать до
креплений тросов Боудена.
- При помощи
отвертки отжать контропору троса привода из
защелки на блоке привода.
- Конец
троса согнут в виде петли и неплотно
вставлен в рычаг привода.
- На коробе
воздуховода оболочки тросов Боудена жестко
привинчены к проушинам или зафиксированы
пластмассовыми защелками.
- Вывернуть
винты или сдавить защелки и снять зажимы.
|
|
Снятие вентиляционных решеток
Если за поворотные направляющие воздуха в вентиляционном канале
зацепился листок:
|
- Поддеть
вентиляционную решетку отверткой вверху и
внизу и осторожно вынуть ее.
- При
установке обратить внимание: верхний
поворотный шарнир толще.
|
|
