Audi 80. Отопление и вентиляция

Audi 80. Отопление и вентиляция

Внешний воздух поступает между капотом и передним стеклом и нагнетается в салон набегающим потоком, или, дополнительно, вентилятором салона. Если автомобиль оснащен пылезащитным фильтром, то поступающий воздух очищается перед поступлением в нагнетатель. При включении отопления клапан открывает путь через теплообменник, маленький нагревательный элемент, по которому проходит нагретая охлаждающая жидкость от двигателя. Если отопление не включено, то поступающий воздух входит в салон по другому пути, обходя теплообменник.

Audi 80. Проверка отопления и вентиляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Повернуть по часовой стрелке левый регулятор выключателя для доступа воздуха и вентиляции: открывается доступ воздуха, вентилятор включается.
Средний поворотный регулятор меняет температуру воздуха: теплопроизводительность увеличивается либо уменьшается.
Поставить правый поворотный регулятор под символы шкалы и проконтролировать поток воздуха через вентиляционную решетку.

Вентилятор отопителя

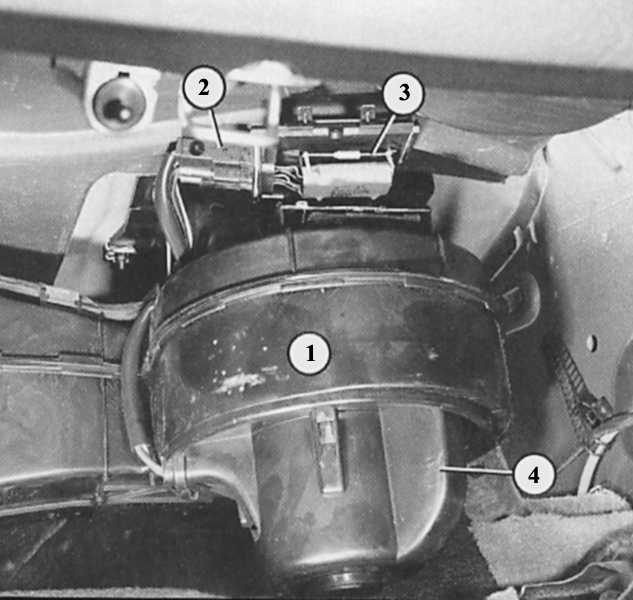

Если вещевой ящик открыт или снят, то становится доступным двигатель вентилятора (4). Он вставлен снизу в воздуховод (1). Резисторы и термовыключатель (3) на иллюстрации сняты вместе со штекером (2). При установке следить за тем, чтобы блок сопротивлений не нарушал герметичности воздуховода. При необходимости применить герметик.

Двигатель вентилятора имеет четыре скорости, которые устанавливаются поворотом регулятора «Доступ воздуха и вентилятор» на приборной панели. Скорость вентилятора меняется путем подключения резисторов с различным сопротивлением (либо путем их включения одного за другим). Сопротивления подключены к проводу, ведущему на корпус («массу»), к двигателю вентилятора. Подача тока (через предохранитель), таким образом, остается постоянной – «улучшается» либо «ухудшается» только контакт на «массу».

Поиск неисправностей двигателя вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

Если вентилятор не работает при любом положении выключателя, сначала вам следует проверить соответствующий предохранитель (таблицы в главе Кузовная электросистема).
Если, несмотря на исправный предохранитель, не работают и стеклоочистители, значит, причина в разгрузочном реле контакта Х (см. главу Кузовная электросистема).
Проверка двигателя вентилятора: открыть вещевой ящик, слегка потянуть вниз стопорные защелки ящика и поднять над краем приборной панели. Тем самым можно полностью откинуть ящик.
Отсоединить двухполюсный штекер от двигателя вентилятора, проложить вспомогательные провода к двум освободившимся соединительным контактам: от положительного вывода аккумулятора к контакту, где был черно-синий провод, от отрицательного вывода аккумулятора к контакту, где был коричнево-красный провод.
Если двигатель вентилятора исправен, он должен работать с максимальной скоростью. В противном случае заменить.
Если вентилятор работает не на всех скоростях, то, возможно, неисправно одно из сопротивлений.
Снять добавочные сопротивления, провести визуальную проверку. В случае, если одно из сопротивлений перегорело, необходимо заменить весь блок резисторов.
Если добавочные сопротивления в порядке, то наряду с разрывом проводки причиной неисправности может оказаться поворотный регулятор на приборной панели – полностью заменить привод отопления.

Снятие двигателя вентилятора салона

Двигатель вентилятора салона отбалансирован вместе с крыльчаткой, поэтому возможна замена только обеих частей в комплекте.

ПОРЯДОК ВЫПОЛНЕНИЯ

Полностью снять вещевой ящик.
Двигатель вентилятора салона вставлен снизу в воздуховод отопителя.
Нажать отверткой на крепежный язычок на краю корпуса, повернуть корпус вентилятора в воздуховоде направо (по часовой стрелке) и вынуть его.
Достать из воздуховода набившийся мусор.

Снятие резисторов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять вещевой ящик (раздел Салон).
Вывернуть винты с крестообразным шлицем под каркасом резисторов (там, где имеются).
Отжать вниз крепежную скобу и вытянуть каркас вниз.
При установке следить за тем, чтобы каркас сидел в воздуховоде действительно плотно.
