Audi 80. Стартер

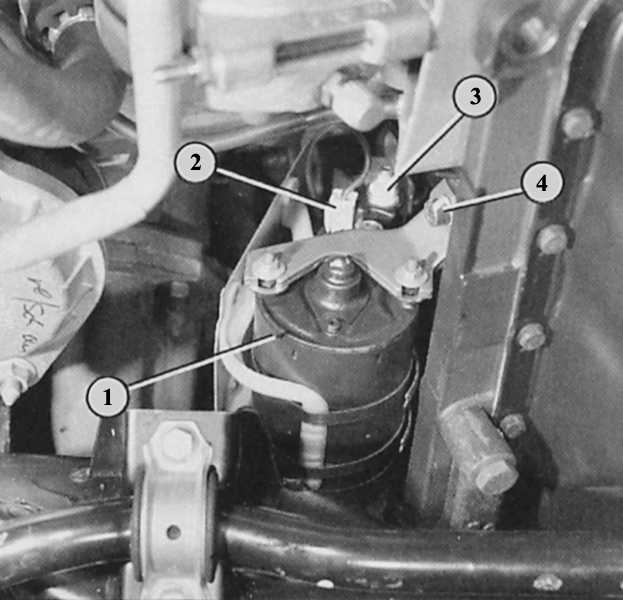

Стартер на правой стороне двигателя труднодоступен (на иллюстрации
показан 4-цилиндровый двигатель)

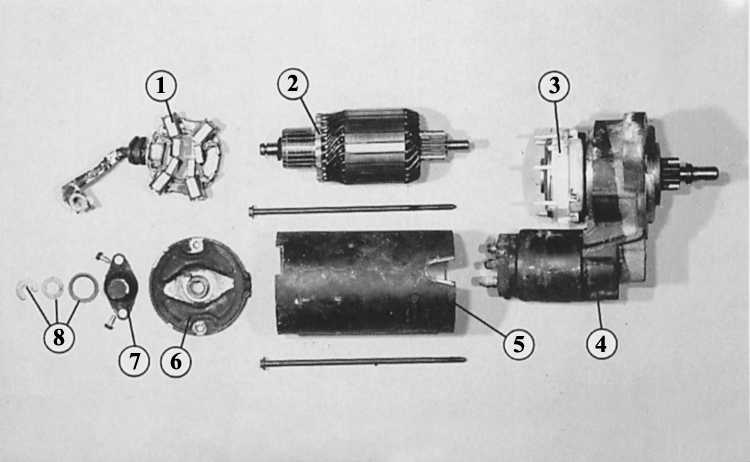

На иллюстрации показан стартер (5-цилиндрового двигателя) в разобранном
виде
Запуск двигателя
|
- При
повороте ключа зажигания в положение «Start»
питание поступает на клемму 50 втягивающего
реле, расположенного сверху на стартере.
- При этом
рычаг включения вводит шестерню стартера по
спиральным виткам в зацепление с зубчатым
венцом маховика двигателя.
- Только
после полного зацепления шестерни
втягивающее реле включает полностью
поступающее от клеммы 30 питание
аккумулятора, и тогда стартер сильно
прокручивает двигатель.
- Двигатель
стартера и шестерня связаны между собой
через редуктор. Поэтому электродвигатель
вращается значительно быстрее, чем шестерня.
- Когда
двигатель запущен – шестерня снова выходит
из зацепления с маховиком.
|
|
Снятие стартера
|
-
Отсоединить провод «массы» от аккумулятора,
в противном случае велика опасность
возникновения короткого замыкания.
- Снять
нижнюю защиту моторного отсека (глава Элементы
кузова).
- Поднять
автомобиль спереди справа и зафиксировать.
- Снять все
провода со втягивающего реле.
- Снять
крепление стартера спереди по направлению
движения (там, где оно есть).
- Выкрутить
крепежные болты либо гайки на крепежном
фланце стартера (то есть сзади по
направлению движения).
- Снять
стартер.
|
|
Замена щеток
Если стартер не работает, то, возможно, все дело в износе его щеток.
Угольные щетки можно приобрести только в комплекте с крепежной
пластиной. Поскольку корпус стартера после вскрытия нужно
герметизировать, то в магазине запчастей вам потребуется и герметик D 3.
Далее для моделей с 4-цилиндровым двигателем потребуется мощный паяльник
и припой.
|
- Снять
стартер.
- На
закрытой стороне стартера вывернуть два
винта с прорезью в головке, крепящих
маленькую крышку подшипника, снять крышку.
- Снять
стопорную шайбу и регулировочную шайбу с
находящегося под крышкой вала.
- Снять оба
винта (или гайки со шпилек) с задней крышки
корпуса и снять крышку.
- Измерить
длину щеток – минимальная длина 8 мм.
- Для замены
щеток отсоединить крепежную пластину от
втягивающего реле.
- Снова
собрать стартер, при этом загерметизировать
крышку корпуса, крепежные винты и крышку
подшипника.
|
|
Снятие втягивающего реле
|
- Снять
стартер.
-
Отсоединить провод от стартера.
- Выкрутить
три винта на крепежном фланце втягивающего
реле.
- Немного
отжать втягивающее реле и вынуть проушину из
рычага включения стартера.
|
|
