Audi 80. Обзор клиновых и поликлиновых ремней
В следующей таблице указаны размеры клиновых и поликлиновых ремней для
различных версий Audi 80:
Модель
|
Клиновой либо поликлиновой ремень (пкр) для
|
Обозначение
|
4-цилиндровые двигатели до
сентября 91 г. |
генератора
водяного насоса, насоса гидроусилителя руля
компрессора кондиционера
|
9,5 х 950 мм
11,2 х 820 мм
12, 5 х 795 мм
|
4-цилиндровые двигатели с
октября 91 г. |
генератора (пкр)
водяного насоса, насоса гидроусилителя руля
компрессора кондиционера
|
14,24 х 856 мм
9,5 х 900 мм
12,5 х 805 мм
|
5-цилиндровые двигатели |
генератора (до 9/91)
генератора (с 10/91)
насоса гидроусилителя руля
компрессора кондиционера
|
11,2 х 866 мм
11,2 х 875 мм
12,5 х 922 мм
12,5 х 915 мм
|
6-цилиндровые двигатели
без кондиционера
с кондиционером |
все агрегаты (пкр)
все агрегаты (пкр)
|
21,36 х 1675 мм
21,36 х 2260 мм
|
Замена клинового ремня
|

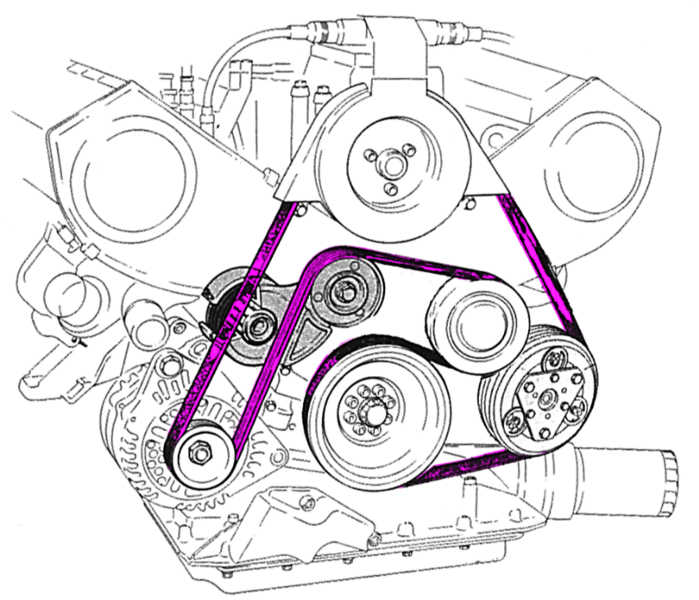

Так поликлиновой ремень надет на шкив у моделей, оснащенных
кондиционером. |
|

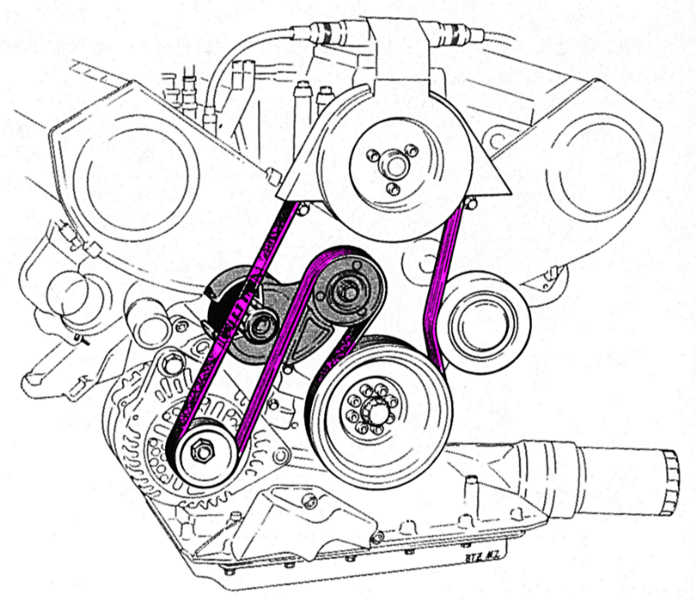

На рисунке отображено прохождение поликлинового ремня у
модели, не оснащенной кондиционером. |
|
- Новый
клиновой ремень ни в коем случае нельзя
«затаскивать» на шкивы с помощью отвертки,
потому что возникающие надрезы, так сказать,
предопределяют следующий обрыв ремня.
- Ослабить
старый ремень для замены.
- Теперь
можно спокойно снять его со шкивов, и новый
ремень можно удобно надеть на них.
- Обратите
внимание: при необходимости придется снять и
другие клиновые ремни, либо вам нужно будет
отсоединять переднюю опору двигателя.
- В
заключение натянуть ремни, проехать примерно
сто километров и затем донатянуть.
- Какой
клиновой ремень куда надо ставить в Audi 80,
вы узнаете из таблицы вверху.
|
|
Замена поликлинового ремня на моделях с 6-цилиндровым двигателем
|
- Снять
кожух поликлинового ремня.
- Установить
накидной ключ 15 мм на шестигранник
натяжного устройства и отвести его вправо
(иногда установлены болты со зведчатой
головкой).
- Вставить
штифт (например подходящий болт и т. п.) в
предусмотренное для этого отверстие и тем
самым зафиксировать натяжное устройство.
- Отметить
направление вращения ремня мелом или
фломастером.
- Снять
поликлиновой ремень.
- При
установке положить поликлиновой ремень
сначала на приводной и направляющий ролики;
в последнюю очередь на натяжной ролик.
- Снова
приподнять натяжное устройство ключом и
удалить штифт.
- Установить
кожух.
|
|
