Audi 80. Электросхема - Обогрев заднего стекла, радио

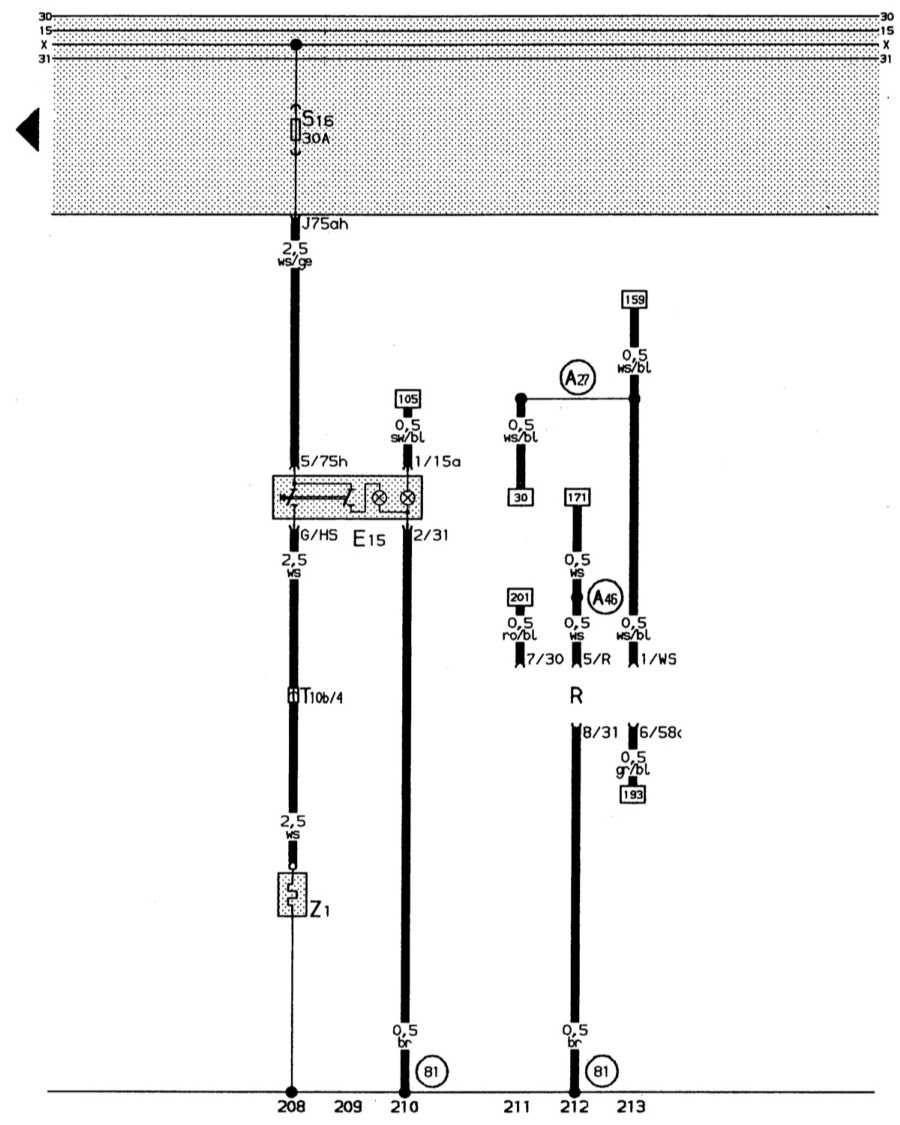

14.13.15 Обогрев заднего стекла, радио Audi 80

(A26) – соединительная линия (дверной выключатель освещения/водительская сторона), в электроцепи к приборной панели
* только при наличии косметического зеркала с подсветкой
E15 – выключатель обогрева заднего стекла
R – соединение для радио
T10 – десятиконтактное штекерное соединение коричневого цвета, штекерная колодка в дополнительном блоке реле
Z1 – обогреваемое заднее стекло
(81) – соединение на «массу» (корпус) – 1, в электроцепи к приборной панели
(A27) – соединительная линия (сигнал скорости), в электроцепи к приборной панели
(A46) – положительная соединительная линия (30 – от радио), в электроцепи к приборной панели
