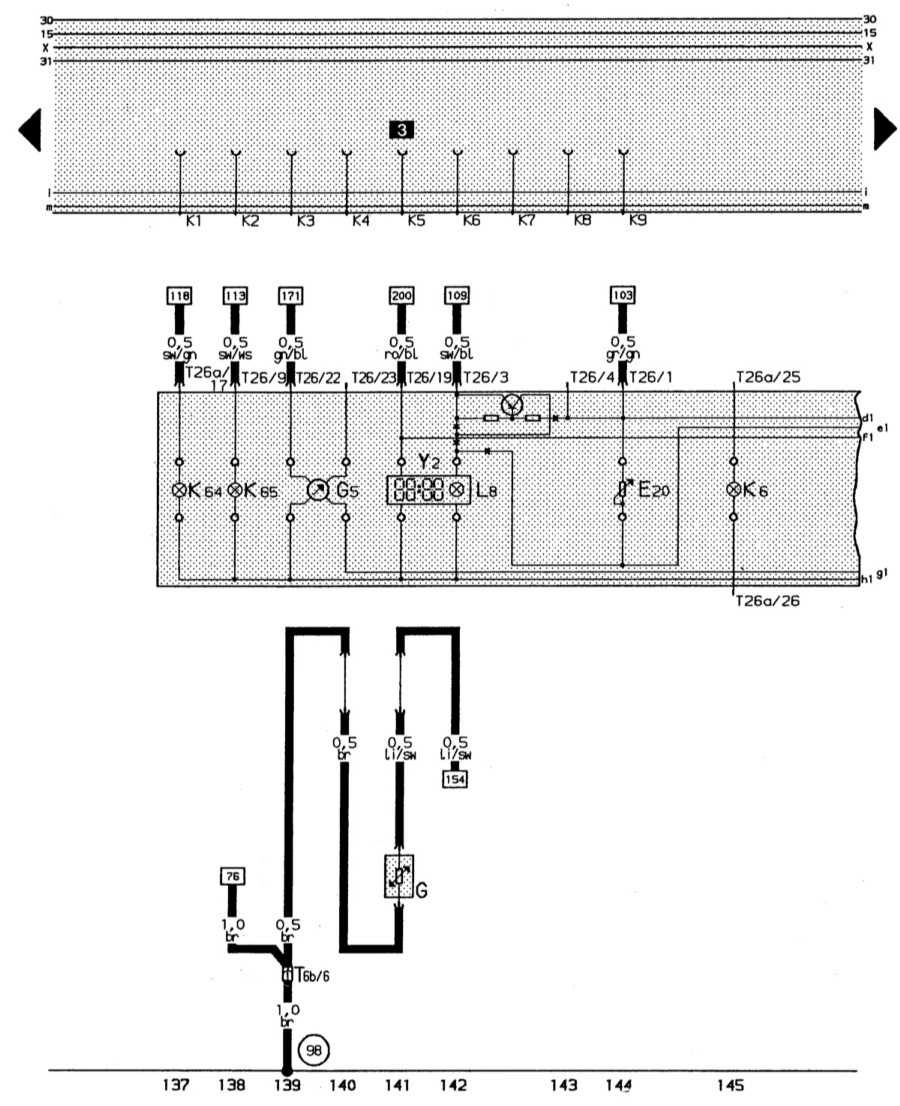

14.13.9 Комбинация приборов, тахометр, цифровые часы, регулятор освещения Audi 80

K64 – индикатор аварийной световой сигнализации и сигнала поворота справа
K65 – индикатор сигнала поворота слева
L8 – лампочка подсветки часов
T6b – шестиконтактное штекерное соединение черного цвета в багажном отсеке слева


T26 – двадцатишестиконтактное штекерное соединение желтого цвета, во вставном элементе приборной панели
T26a – двадцатишестиконтактное штекерное соединение синего цвета в комбинации приборов
Y2 – цифровые часы
(98) – соединение на «массу» (корпус) в электроцепи к крышке багажника
