Special Tools Required

2002 Model: MRMA Transmission Number
1000001-1021247

14-361

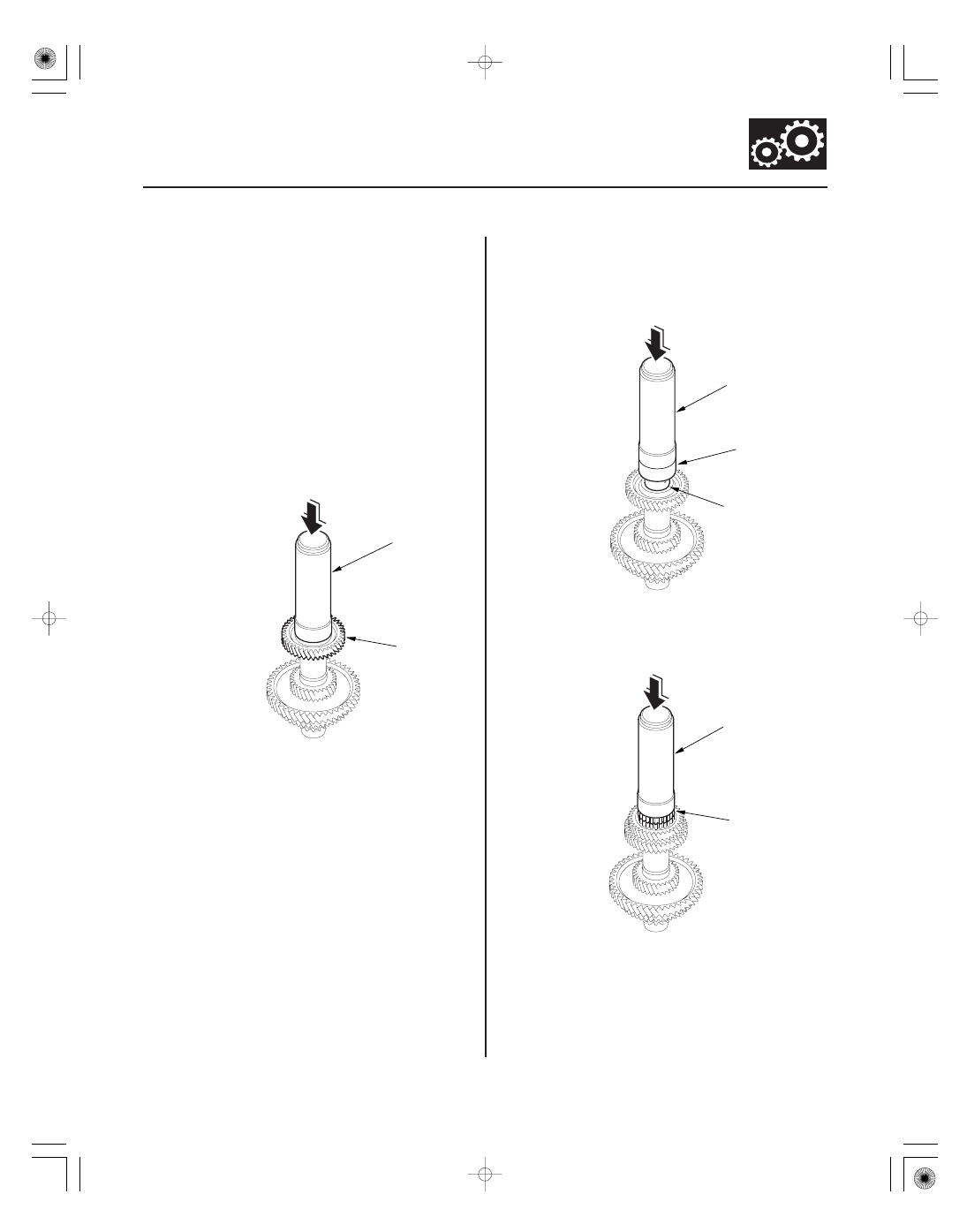

Countershaft 3rd Gear, 4th Gear Collar, and Reverse Selector Hub
Installation

07746-0030100

A

07746-0030100

07746-0030400

A

07746-0030100

A

• Driver, 40 mm I.D. 07746-0030100
• Attachment, 35 mm I.D. 07746-0030400

NOTE: Some reverse selector hubs, 4th gear collars,
and 3rd gears are not press-fitted, and can be installed
without using the special tool and a press.

1. Install the 2nd gear, 1st gear, 5th gear, and distance

collar on the countershaft.

2. Slide the 3rd gear (A) over the countershaft, and

press it in place with the special tool and a press.

3. Install the set ring.

4. Install the 4th gear collar (A) with the special tools

and a press.

5. Install the needle bearing and 4th gear.

6. Install the reverse selector hub (A) with the special

tool and a press.

05/06/27 17:59:28 61S6M040_140_0362

０１

０２

Ｓ６Ｍ６Ａ０２Ｅ１０４１０９１７４５１ＫＡＡＴ５０

Special Tools Required

2002 Model: MRMA Transmission Number
1021248 or later 2003-2006 Models

14-363

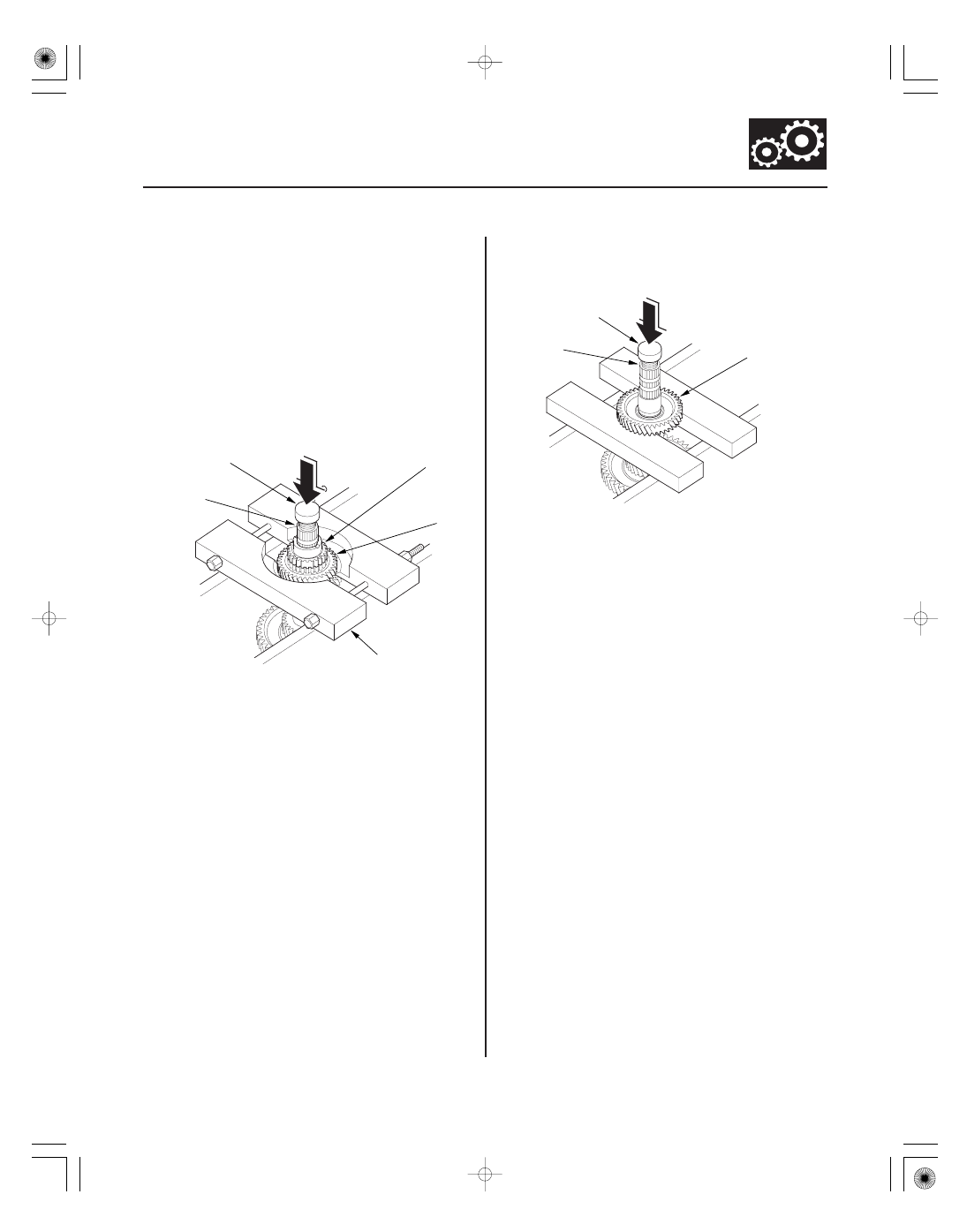

Countershaft Reverse Selector Hub and 3rd Gear Removal

D

A

C

B

07KAF-PS30200

B

A

C

Bearing separator 07KAF-PS30200

1. Install the special tool on the 4th gear (A). Set a

press on the countershaft (B) with putting a spacer
(C) between the press and countershaft, and
remove the reverse selector hub (D).

NOTE: Some reverse selector hubs are not press-
fitted, and can be removed without using the
special tool and a press.

2. Remove the needle bearing, set ring, 35 x 47 x

7.8 mm collar, and cotters.

3. Set the press on the countershaft (A) with putting a

spacer (B) between the press and countershaft, and
remove the 3rd gear (C).

4. Remove the 37 x 41 x 57.8 mm collar, 5th gear, 1st

gear, and 2nd gear.

05/06/27 17:59:29 61S6M040_140_0364

０４

０５

Ｓ６Ｍ６Ａ０２Ｅ１０４１０９１７４５１ＫＣＡＴ５０

Special Tools Required

2002 Model: MRMA Transmission Number
1021248 or later 2003-2006 Models

14-364

Shafts and Clutches

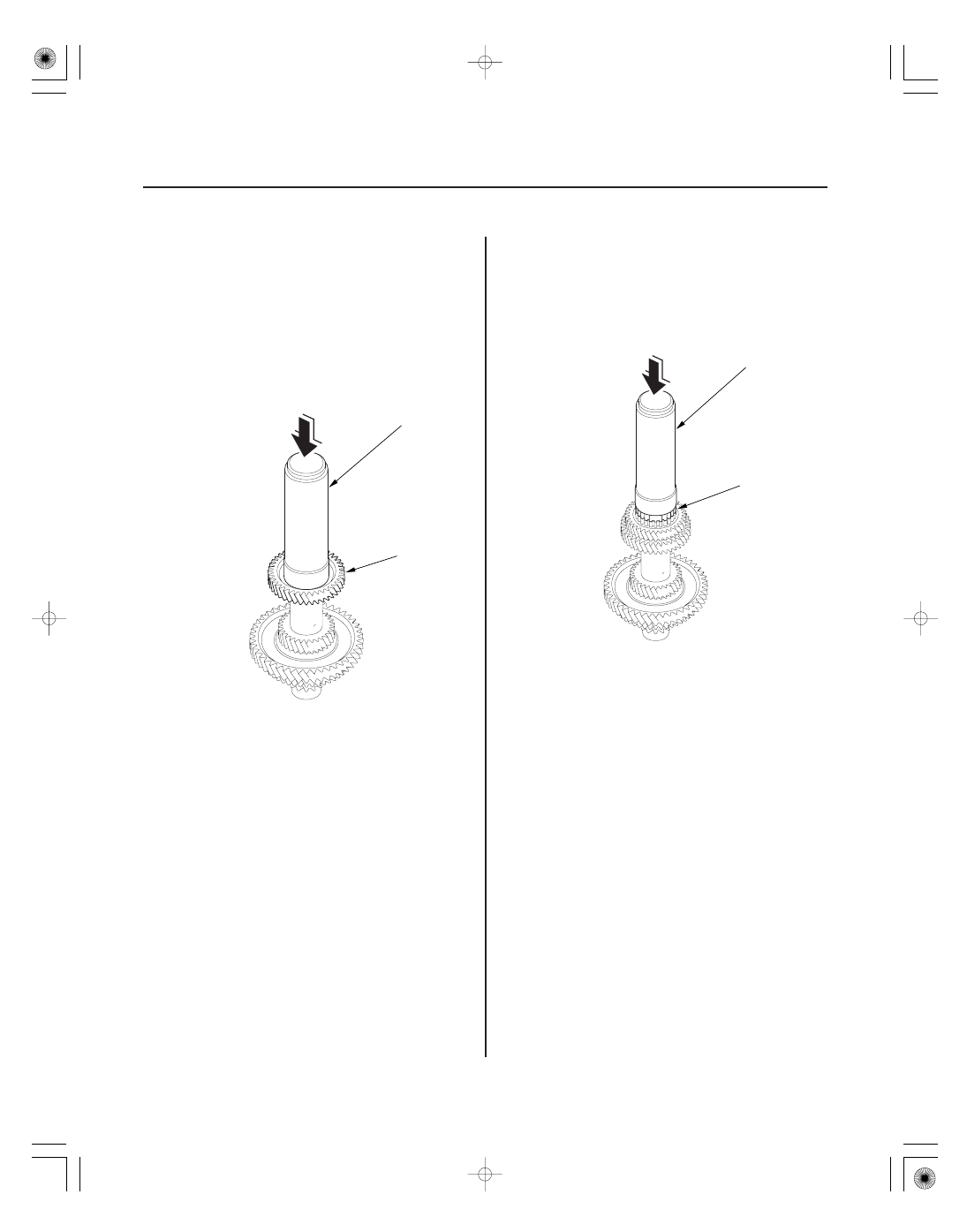

Countershaft 3rd Gear and Reverse Selector Hub Installation

07746-0030100

A

07746-0030100

A

Driver, 40 mm I.D. 07746-0030100

1. Install the 2nd gear, 1st gear, 5th gear, and 37 x

41 x 57.8 mm collar on the countershaft.

2. Slide the 3rd gear (A) over the countershaft, and

press it in place with the special tool and a press.

3. Install the cotters, 35 x 47 x 7.8 mm collar, set ring,

needle bearing, and 4th gear.

4. Slide the reverse selector hub (A) over the

countershaft, then press it in place with the special
tool and a press.

NOTE: Some reverse selector hubs are not press-
fitted and can be installed without using the special
tool and a press.

05/06/27 17:59:29 61S6M040_140_0365

０１

Ｓ６Ｍ６Ａ０２Ｅ１０４１１３０００００ＭＥＡＴ００

14-365

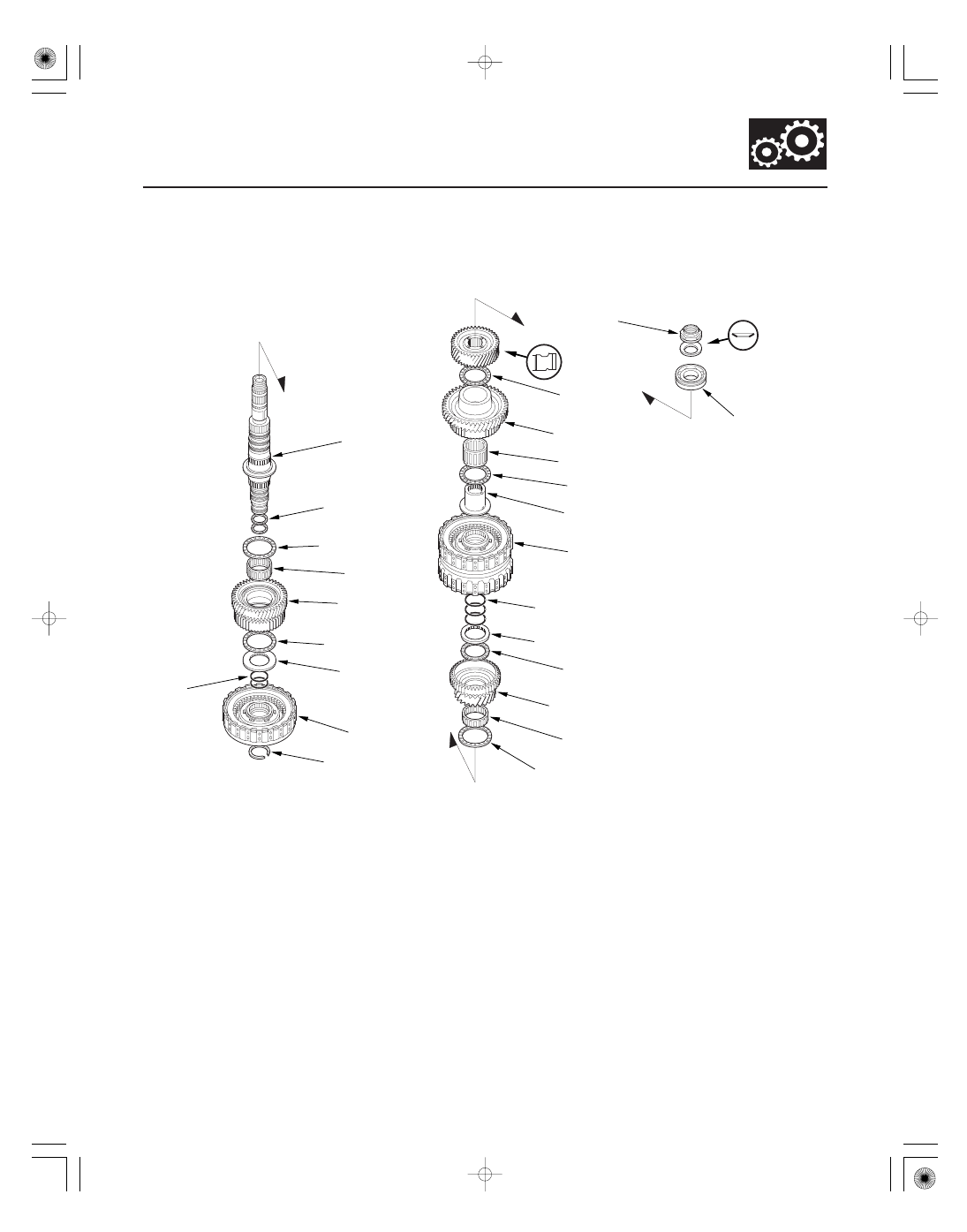

Secondary Shaft Disassembly, Inspection, and Reassembly

LOCKNUT (FLANGE NUT)
24 x 1.25 mm
167 N·m (17.0 kgf·m, 123 lbf·ft)

CONICAL SPRING
WASHER

TRANSMISSION
HOUSING BEARING

IDLER GEAR

3RD GEAR

NEEDLE BEARING

THRUST NEEDLE BEARING

3RD GEAR COLLAR

1ST/3RD CLUTCH

O-RINGS

THRUST WASHER, 40 x 51.5 mm

THRUST NEEDLE BEARING

1ST GEAR

NEEDLE BEARING

THRUST NEEDLE BEARING

THRUST NEEDLE
BEARING

SECONDARY SHAFT

THRUST NEEDLE
BEARING

SEALING RINGS, 29 mm

NEEDLE BEARING

2ND GEAR

THRUST NEEDLE
BEARING

THRUST WASHER,
37 x 58 mm

O-RINGS

2ND CLUTCH

SNAP RING

1. Inspect the thrust needle bearing and the needle bearing for galling and rough movement.

2. Inspect the splines for excessive wear and damage.

3. Check shaft bearing surface for scoring and excessive wear.

4. Before installing the O-rings, wrap the shaft splines with tape to prevent O-ring damage.

5. Lubricate all parts with ATF during assembly.

6. Install the conical spring washer, idler gear in the direction shown.

7. Replace the locknut and conical spring washer with new ones when assembling the transmission. The locknut has

left-hand threads.

8. Check the clearance of 2nd gear (see page 14-367) and 1st gear (see page 14-369).

Repalce.
Left-hand threads

Replace.

Replace.

Selective part

Selective part

Replace.

Replace.
