Acura RSX Honda Integra. Manual - part 308

０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４１１２３９４２１ＭＡＡＴ００

−

−

Standard: 0.03

0.11 mm (0.001

0.004 in.)

14-357

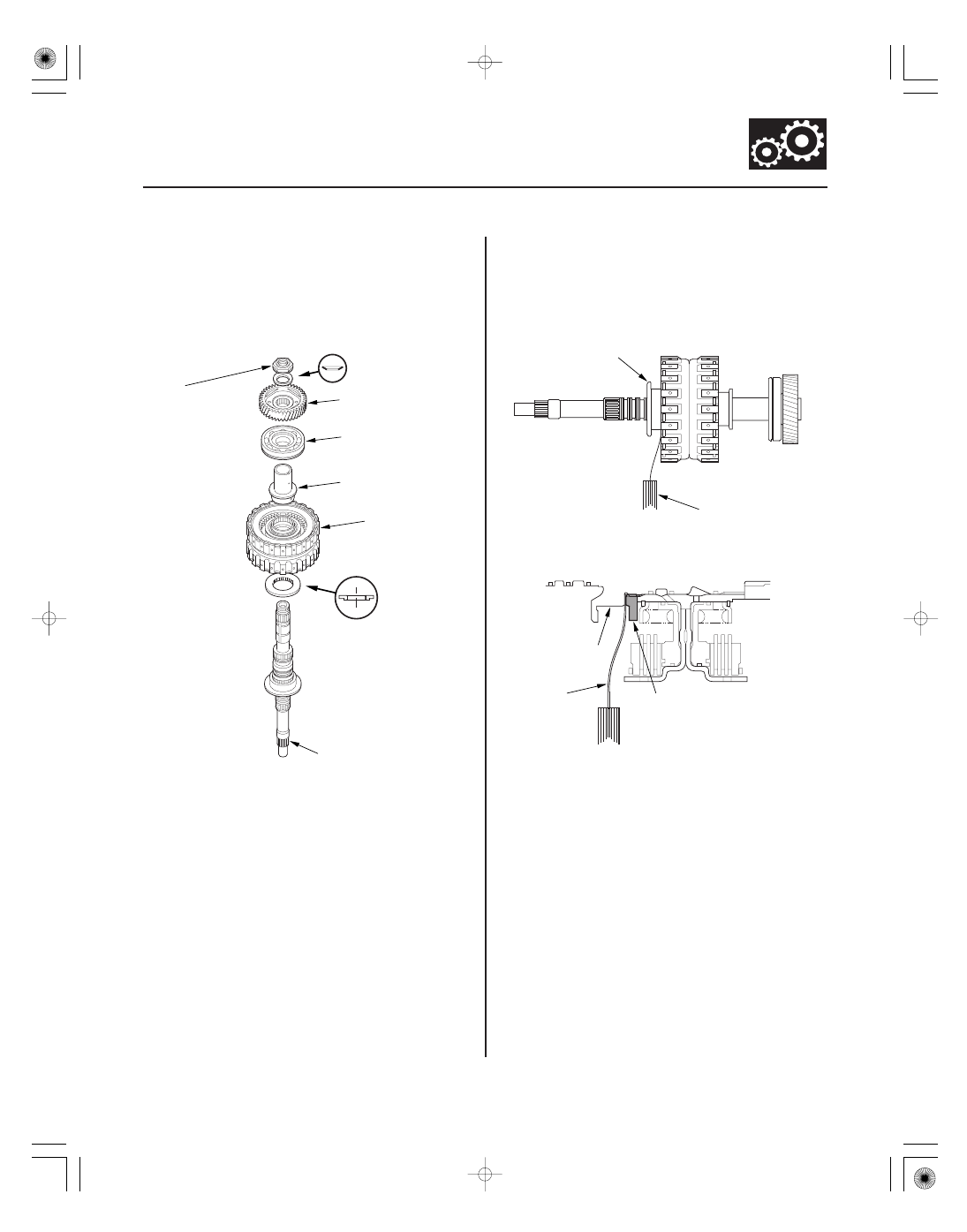

Mainshaft 5th Gear Clearance Inspection

H
24 x 1.25 mm
29 N·m
(3.0 kgf·m,
22 lbf·ft)

G

F

D

C

B

A

E

A

C

A

B

C

1. Remove the mainshaft transmission housing

bearing (see page 14-340).

2. Assemble 41 x 68 mm thrust washer (A), 4th/5th

clutch (B), 4th gear collar (C), and transmission
housing bearing (D) on the mainshaft (E). Do not
install the O-rings during inspection.

3. Install the idler gear (F) on the mainshaft by a press,

then install the conical spring washer (G) and
locknut (H).

4. Tighten the locknut to 29 N·m (3.0 kgf·m, 22 lbf·ft).

5. Measure the clearance between the mainshaft

flange (A) and 41 x 68 mm thrust washer (B) with a
feeler gauge (C), in at least three places. Use the
average as the actual clearance.

(cont’d)

05/06/27 17:59:03 61S6M040_140_0358

０４

THRUST WASHER, 41 x 68 mm

No.

Part Number

Thickness

14-358

Shafts and Clutches

Mainshaft 5th Gear Clearance Inspection (cont’d)

6. If the clearance is out of standard, remove the 41 x

68 mm thrust washer and measure its thickness.

7. Select and install a new thrust washer, then

recheck.

1

90414-PRP-010

6.35 mm (0.250 in.)

2

90415-PRP-010

6.40 mm (0.252 in.)

3

90416-PRP-010

6.45 mm (0.254 in.)

4

90417-PRP-010

6.50 mm (0.256 in.)

5

90418-PRP-010

6.55 mm (0.258 in.)

6

90419-PRP-010

6.60 mm (0.260 in.)

8. After replacing the thrust washer, make sure the

clearance is within standard.

9. Disassemble the shaft and gears.

10. Reinstall the bearing in the transmission housing

(see page 14-341).

05/06/27 17:59:03 61S6M040_140_0359

０１

Ｓ６Ｍ６ＡＰＡＥ１０４１０９０００００ＭＥＡＴ００

→ →

2002 Model: MRMA Transmission Number 1000001-1021247

14-359

Countershaft Disassembly, Inspection, and Reassembly

LOCKNUT (FLANGE NUT)
24 x 1.25 mm
226 N·m (23.0 kgf·m, 166 lbf·ft)

0

167 N·m (17.0 kgf·m, 123 lbf·ft)

CONICAL SPRING
WASHER

TRANSMISSION
HOUSING BEARING

4TH GEAR

NEEDLE BEARING

PARK GEAR

REVERSE
SELECTOR

REVERSE GEAR

COUNTERSHAFT

3RD GEAR

5TH GEAR

1ST GEAR

2ND GEAR

REVERSE SELECTOR HUB

NEEDLE BEARING

4TH GEAR COLLAR

SET RING

DISTANCE COLLAR

1. Inspect the thrust needle bearing and the needle bearing for galling and rough movement.

2. Inspect the splines for excessive wear and damage.

3. Check shaft bearing surface for scoring and excessive wear.

4. Lubricate all parts with ATF during assembly.

5. Install the conical spring washer, reverse selector, 3rd gear, 5th gear, 1st gear, and 2nd gear in the direction

shown.

6. Replace the locknut and conical spring washer with new ones when assembling the transmission. The

countershaft locknut has left-hand threads.

7. Some reverse selector hubs, 4th gear collars, and 3rd gears are press-fitted to the countershaft; special tools are

needed to remove them (see page 14-360) and install them (see page 14-361).

Repalce.
Left-hand threads

Replace.

05/06/27 17:59:03 61S6M040_140_0360

０１

０１

０２

Ｓ６Ｍ６ＡＰＡＥ１０４１０９１７４１５ＫＡＡＴ７０

Special Tools Required

2002 Model: MRMA Transmission Number
1000001-1021247

14-360

Shafts and Clutches

Countershaft Reverse Selector Hub, 4th Gear Collar, and 3rd Gear Removal

D

A

C

B

07KAF-PS30200

07KAF-PS30200

A

C

B

B

A

C

Bearing separator 07KAF-PS30200

NOTE:

• Some reverse selector hubs, 4th gear collars, and 3rd

gears are not press-fitted, and can be removed
without using the special tool and a press.

• Place a shaft protector between the countershaft and

a press to prevent damaging the countershaft.

1. Install the special tool on the 4th gear (A). Set a

press on the countershaft (B) with putting a spacer
(C) between the press and countershaft, and
remove the reverse selector hub (D).

2. Remove the needle bearing, then install the special

tool by inserting it into the opening between the
3rd gear and 4th gear collar (A).

3. Set the press on the countershaft (B) with putting a

spacer between the press and countershaft, and
remove the collar.

4. Remove the set ring.

5. Set the press on the countershaft (A) with putting a

spacer (B) between the press and countershaft, and
remove the 3rd gear (C).

6. Remove the distance collar, 5th gear, 1st gear, and

2nd gear.

05/06/27 17:59:28 61S6M040_140_0361
