6-20

Cylinder Head

Cam Chain Installation (cont’d)

B

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

D

B

C

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

B

12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

12 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

15. Install the new O-ring (A) on the chain case. Set the

edge of the chain case (B) to the edge of the oil pan
(C), then install the chain case on the engine block
(D). Wipe off the excess liquid gasket on the oil pan
and chain case mating area.

NOTE:

• When installing the chain case, do not slide the

bottom surface on the oil pan mounting surface.

• Wait at least 30 minutes before filling the engine

with oil.

• Do not run the engine for at least 3 hours after

installing the chain case.

16. Install the side engine mount bracket.

17. Install the upper bracket (A), then tighten the bolt/

nuts in the numbered sequence shown.

18. Install the ground cable (B).

１２

０２

０２

０３

○
●

6-21

B

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

A

: Clean
: Lubricate with new engine oil

A

B

C

A
07JAB-001020A

B
07NAB-001040A

C
07JAA-001020A
(or commercially available)

19. Install the VTC oil control solenoid valve (see step 1

on page 11-321).

20. Connect the CKP sensor connector (A) and VTC oil

control solenoid valve connector (B).

21. K20A2, K20Z1 engines: Install the oil cooler hose

joint (A), using a new O-ring (B).

22. Clean the crankshaft pulley (A) and pulley bolt (B),

and lubricate with new engine oil to the pulley bolt
and washer (C).

23. Install the crankshaft pulley, and hold the pulley

with holder handle (A) and holder attachment (B).

24. Tighten the bolt to 49 N·m (5.0 kgf·m, 36 lbf·ft) with

a torque wrench and 19 mm socket (C). Do not use
an impact wrench.

25. Tighten the pulley bolt an additional 90 °.

26. Install the cylinder head cover (see page 6-29).

27. Install the drive belt (see page 4-43).

(cont’d)

０５

０１

０２

Ｓ６Ｍ６Ａ００Ａ１４６７４３５９５２５ＫＤＡＴ１０

Removal

6-22

6-22

Cylinder Head

Cam Chain Installation (cont’d)

Auto-tensioner Removal/
Installation

28. Install the splash shield.

29. Install the right front wheel.

30. 2005-2006 models: Do the crankshaft position (CKP)

pattern clear/CKP pattern learn procedure
(see page 11-5).

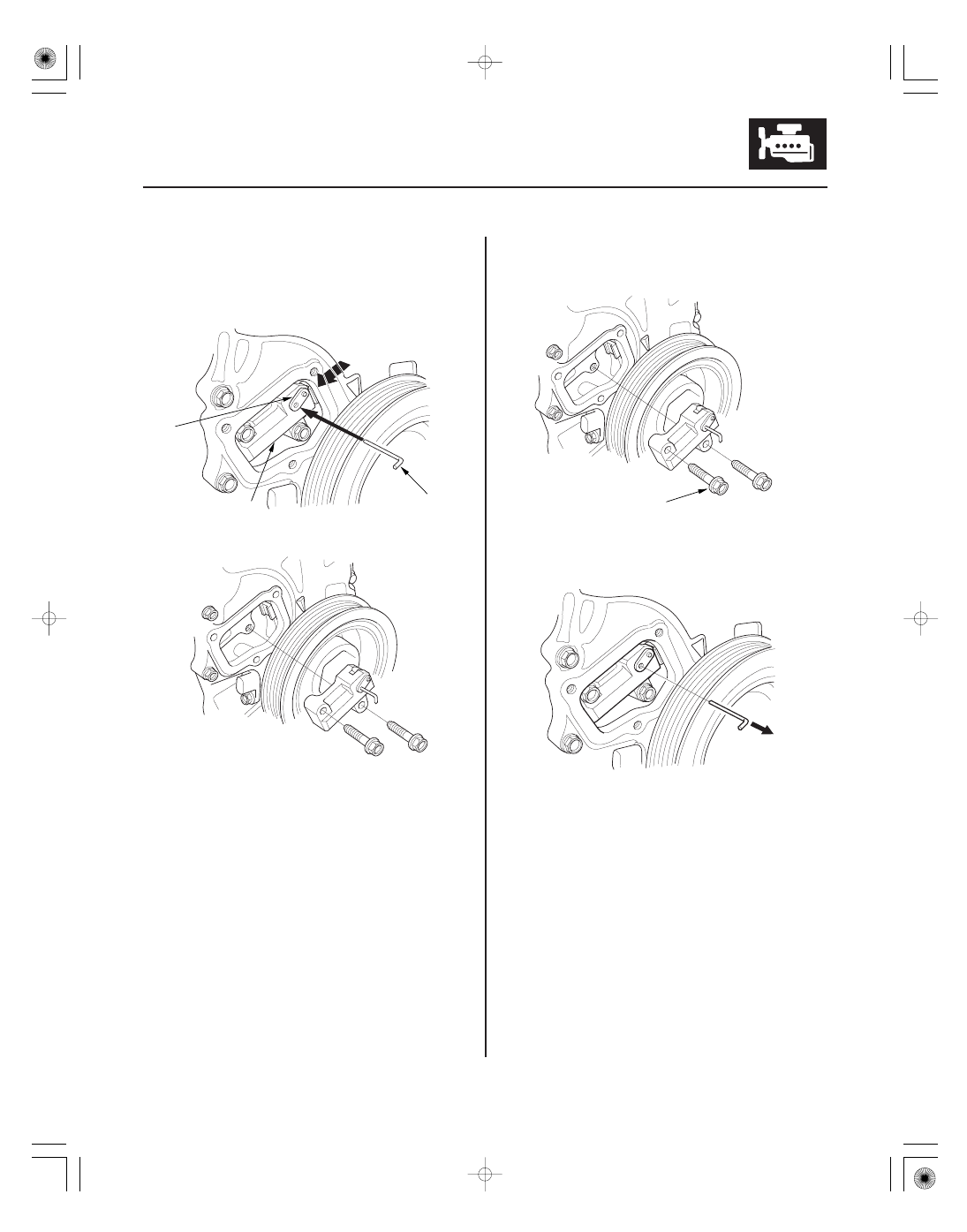

1. Remove the chain case cover.

2. Turn the crankshaft counterclockwise to compress

the auto-tensioner.

０３

０４

０５

０６

Installation

6-23

C

B

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

3. Align the holes on the lock (A) and the auto-

tensioner (B), then insert a 1.2 mm (0.05 in.)
diameter pin or lock pin (P/N 14511-PNA-003) (C)
into the holes. Turn the crankshaft clockwise to
secure the pin.

4. Remove the auto-tensioner.

1. Install the auto-tensioner.

2. Remove the pin or lock pin (P/N 14511-PNA-003)

from the auto-tensioner.

(cont’d)
