6-16

Cylinder Head

Cam Chain Removal (cont’d)

A

B

C

16. Loosely install the crankshaft pulley.

17. Turn the crankshaft counterclockwise to compress

the auto-tensioner.

18. Align the holes on the lock (A) and the auto-

tensioner (B), then insert a 1.2 mm (0.05 in.)
diameter pin or lock pin (P/N 14511-PNA-003) (C)
into the holes. Turn the crankshaft clockwise to
secure the pin.

19. Remove the auto-tensioner.

20. Remove the cam chain guide B.

０９

０１

０７

Ｓ６Ｍ６Ａ００Ａ１４６７４３０００００ＫＣＡＴ１０

Special Tools Required

6-17

6-17

Cam Chain Installation

A

B

B

A

C

A

B

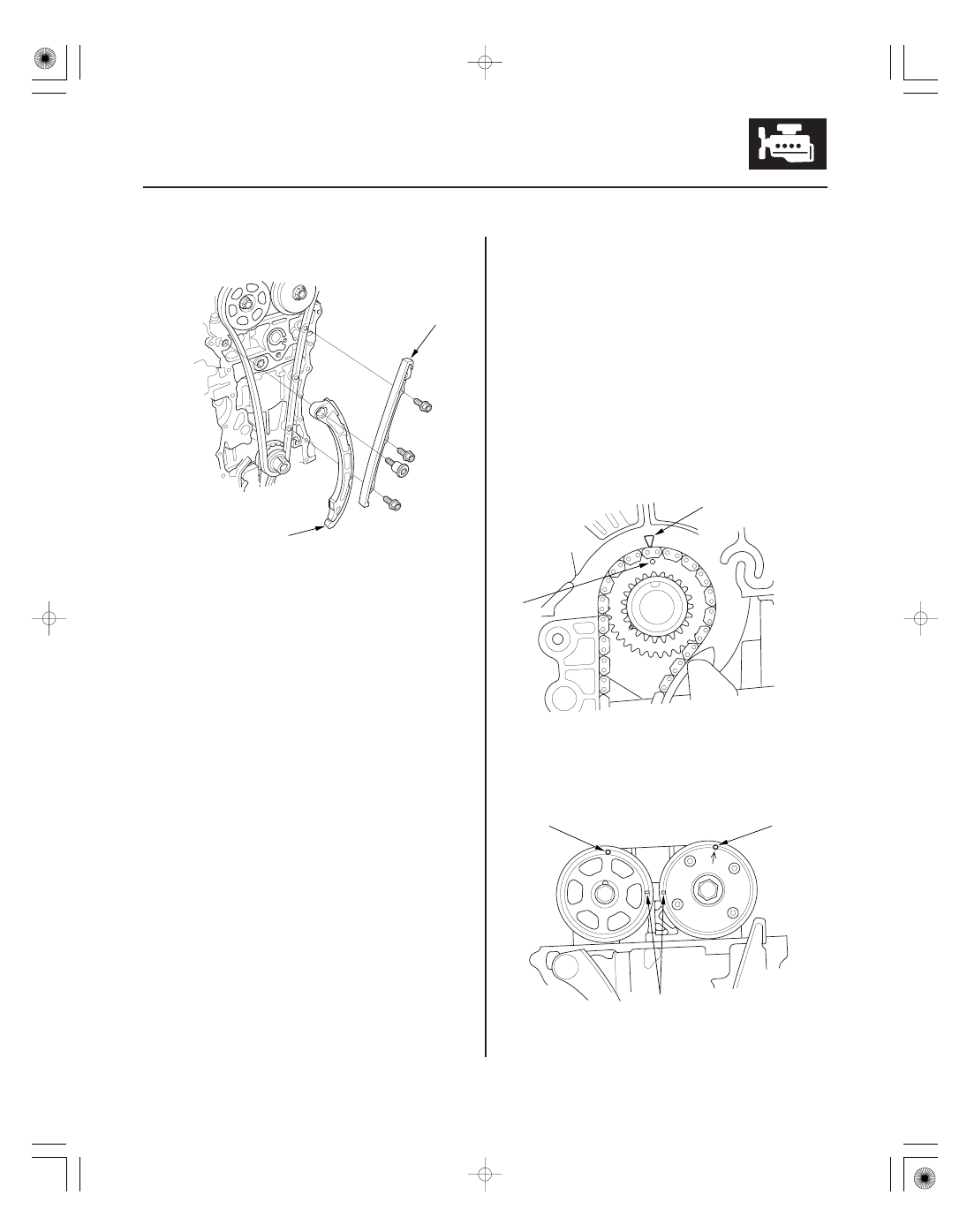

21. Remove the cam chain guide A and tensioner arm

(B).

22. Remove the cam chain.

• Holder handle 07JAB-001020A
• Holder attachment, 50 mm 07NAB-001040A
• Socket, 19 mm 07JAA-001020A or a commercially

available 19 mm socket

NOTE:

• Keep the cam chain away from magnetic fields.
• Before this procedure, check that the variable valve

timing control (VTC) actuator is locked by turning the
VTC actuator counterclockwise. If not locked, turn the
VTC actuator clockwise until it stops, then recheck it.
If it is still not locked, replace the VTC actuator.

1. Set the crankshaft to top dead center (TDC). Align

the TDC mark (A) on the crankshaft sprocket with
the pointer (B) on the engine block.

2. Set the camshafts to TDC. The punch mark (A)

marked with an arrow on the variable valve timing
control (VTC) actuator and the punch mark (B) on
the exhaust camshaft sprocket should be at the top.
Align the TDC marks (C) on the VTC actuator and
exhaust camshaft sprocket.

(cont’d)

０２

０３

０４

０５

6-18

Cylinder Head

Cam Chain Installation (cont’d)

A

B

B

A

A

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

3. Install the cam chain on the crankshaft sprocket

with the colored piece (A) aligned with the punch
mark (B) on the crankshaft sprocket.

4. Install the cam chain on the VTC actuator and

exhaust camshaft sprocket with the punch marks
(A) aligned with the two colored pieces (B).

5. Install the cam chain guide A and tensioner arm (B).

6. Install the auto-tensioner.

０６

０７

０１

０９

6-19

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

B

A

7. Install the cam chain guide B.

8. Remove the pin or lock pin (P/N 14511-PNA-003)

from the auto-tensioner.

9. Check the chain case oil seal for damage. If the oil

seal is damaged, replace the chain case oil seal
(see page 6-24).

10. Remove all of the old liquid gasket from the chain

case mating surfaces, bolts, and bolt holes.

11. Clean and dry the chain case mating surfaces.

12. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718-0003, or 08718-0009, evenly to
the engine block mating surface on the chain case.

13. Apply liquid gasket to the engine block upper

surface contact areas (A) on the chain case and
lower block upper surface contact areas (B) on the
chain case.

14. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0002, 08718-0003 or 08718-0009, evenly to
the oil pan mating surface of the chain case.

NOTE: Do not install components if too much time
has passed after applying the liquid gasket (for P/N
08718-0002, no more than 4 minutes, for all others,
no more than 5 minutes). Instead, remove the old
residue and reapply the liquid gasket.

(cont’d)

Apply liquid gasket
along the broken line.

Apply liquid gasket
along the broken line.
