Seat-back

20-131

Rear Seat Removal/Installation

Fastener Locations

B

: Bolt, 3

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

C

D

E

A

B

C

E

Fastener Location

: Bolt, 1

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

B

A

NOTE: Take care not to scratch the body or tear the seat
covers.

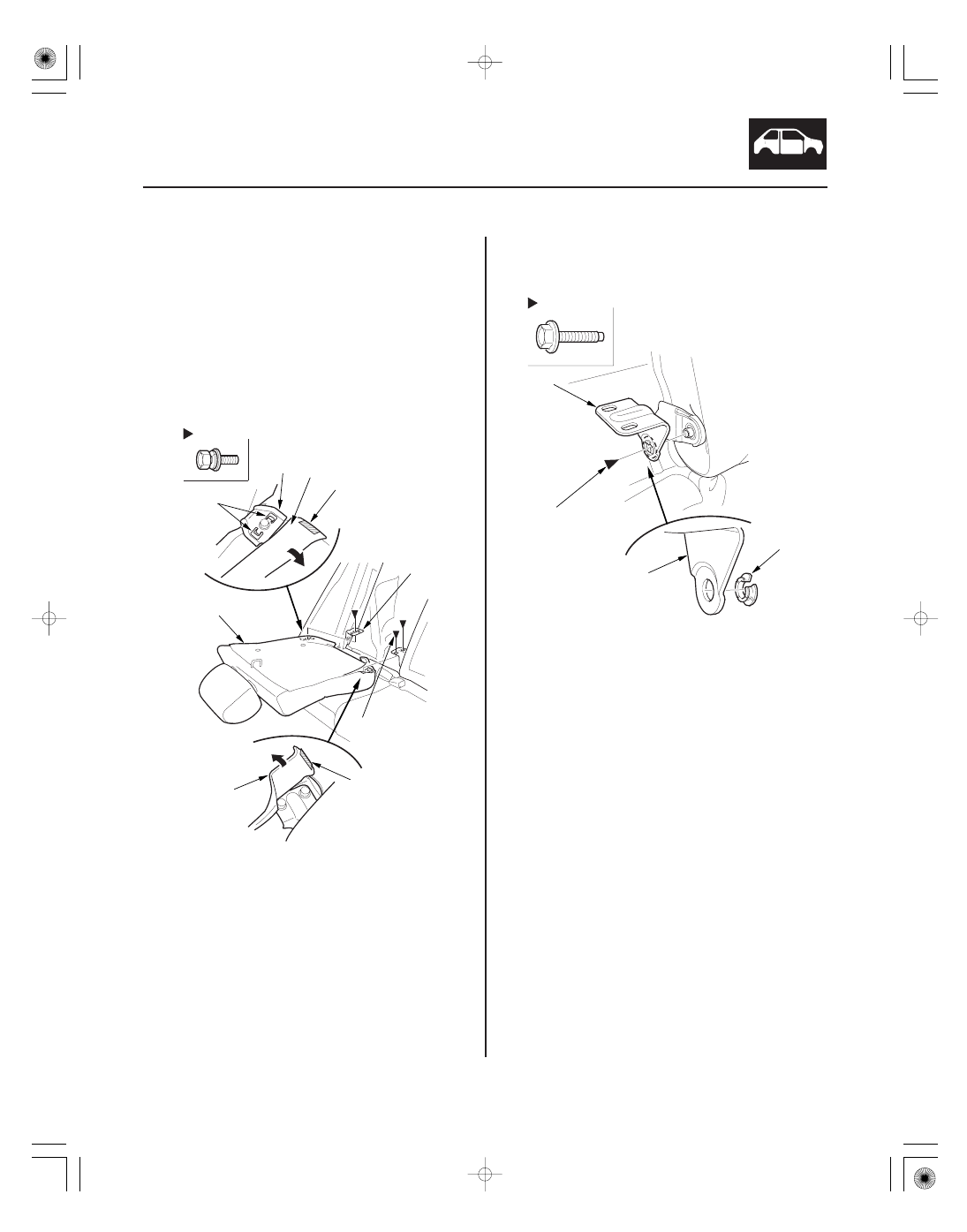

1. Remove the right seat-back (A).

–1 Fold the right seat-back down.
–2 Release the Velcro fasteners (B), and pull back

the seat-back cover (C), then remove the bolts.

–3 Release the hooks (D) of the pivot bracket (E).

2. Remove the bolt, then remove the center pivot

bracket (A).

3. If necessary, remove the bushing (B).

08/08/21 15:04:02 61SNR030_200_0133

０３

０４

０５

20-132

Seats

Fastener Location

: Bolt, 1

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

F

G

H

A

B

C

D

E

B

A

B

C

D

A

B

Front

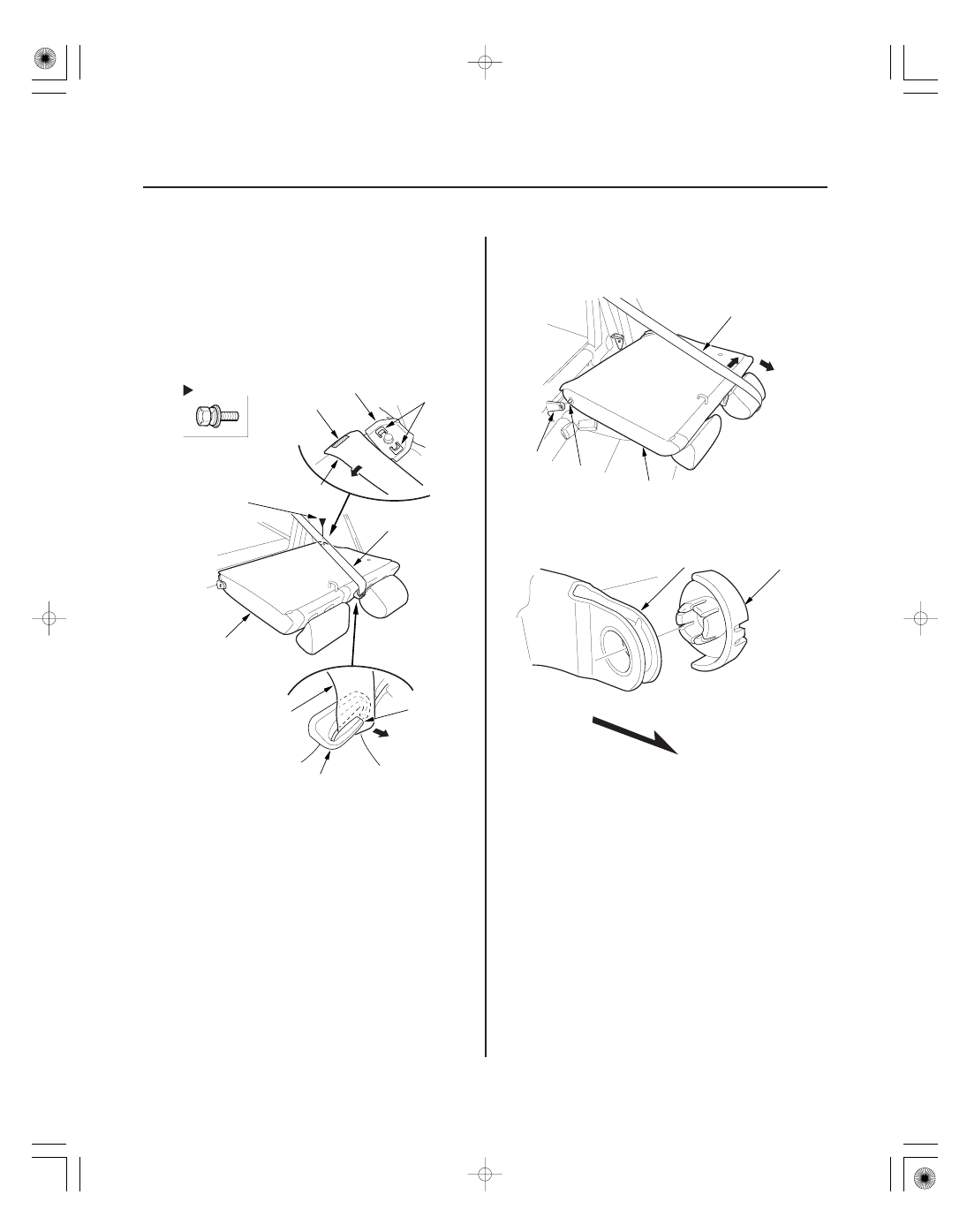

4. Remove the left seat-back (A).

–1 Fold the left seat-back down.
–2 Pull the rear center seat belt (B) out through the

slit (C) in the seat belt guide (D).

–3 Release the Velcro fastener (E), and pull back

the seat-back cover (F), then remove the bolt.

–4 Release the hooks (G) of the pivot bracket (H).

5. Extend the rear center seat belt (A) to remove the

left seat-back (B), then release the pivot shaft (C)
from the center pivot bracket (D).

6. If necessary, remove the bushing (A) from the

center pivot bracket (B).

08/08/21 15:04:03 61SNR030_200_0134

０６

０１

Seat Cushion

20-133

Fastener Location

: Bolt, 1

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

Fastener Location

: Bolt, 1

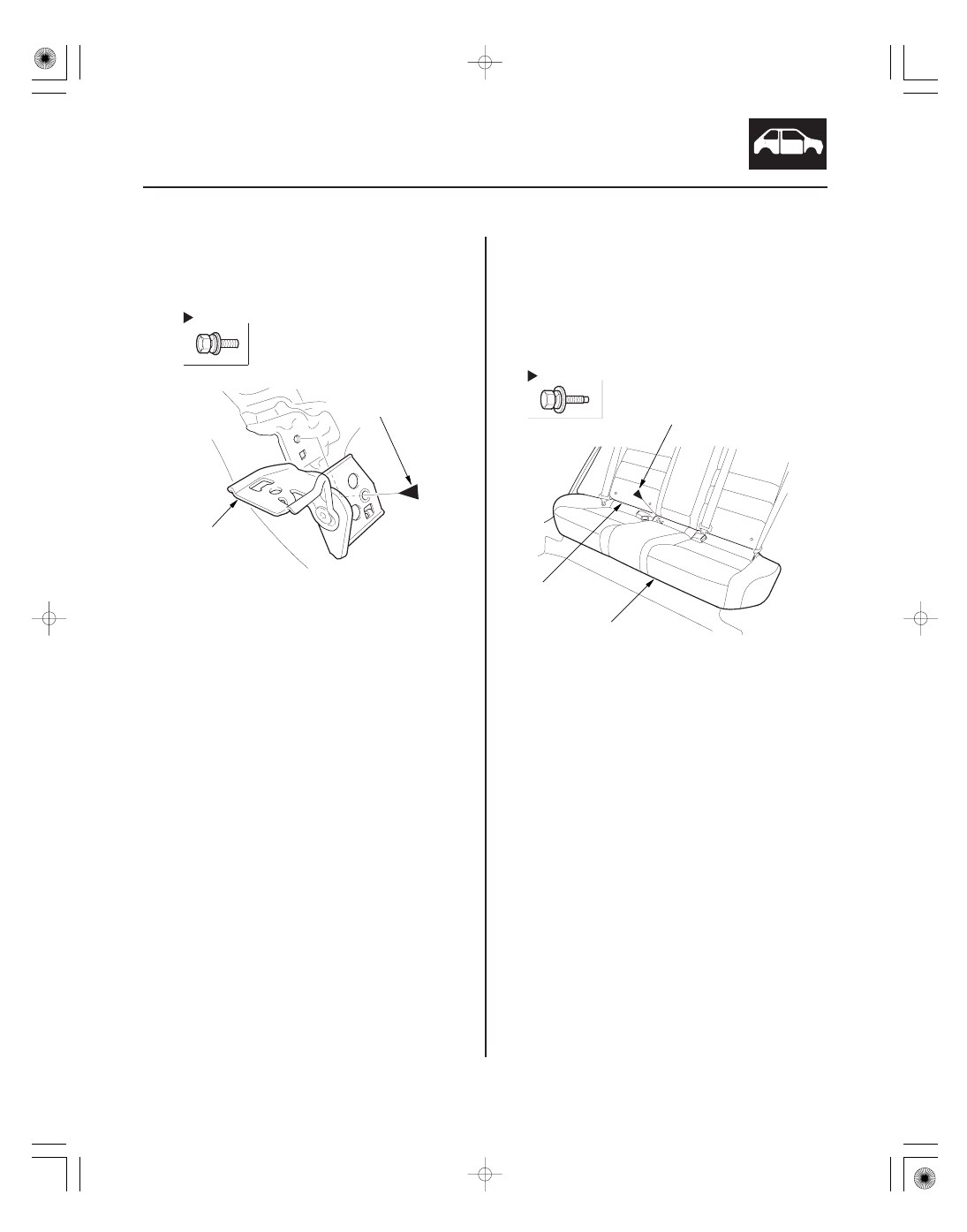

7. Remove the seat cushion and seat side bolster.

8. Remove the bolt, then remove the pivot bracket (A).

9. Install the seat-back in the reverse order of removal,

and note these items:

• Guide the belt over the front of the seat-back as

you install the seat-back.

• Before attaching the rear seat-back, make sure

there are no twists or kinks in the rear center seat
belt.

NOTE: Take care not to scratch the body or tear the seat
covers.

1. Remove the bolt between the seat-back (A) and the

seat cushion (B).

08/08/21 15:04:03 61SNR030_200_0135

＊０１

０９

Seat Side Bolster

20-134

Seats

C

D

E

C

C

F

B

A

Fastener Location

: Bolt, 1

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

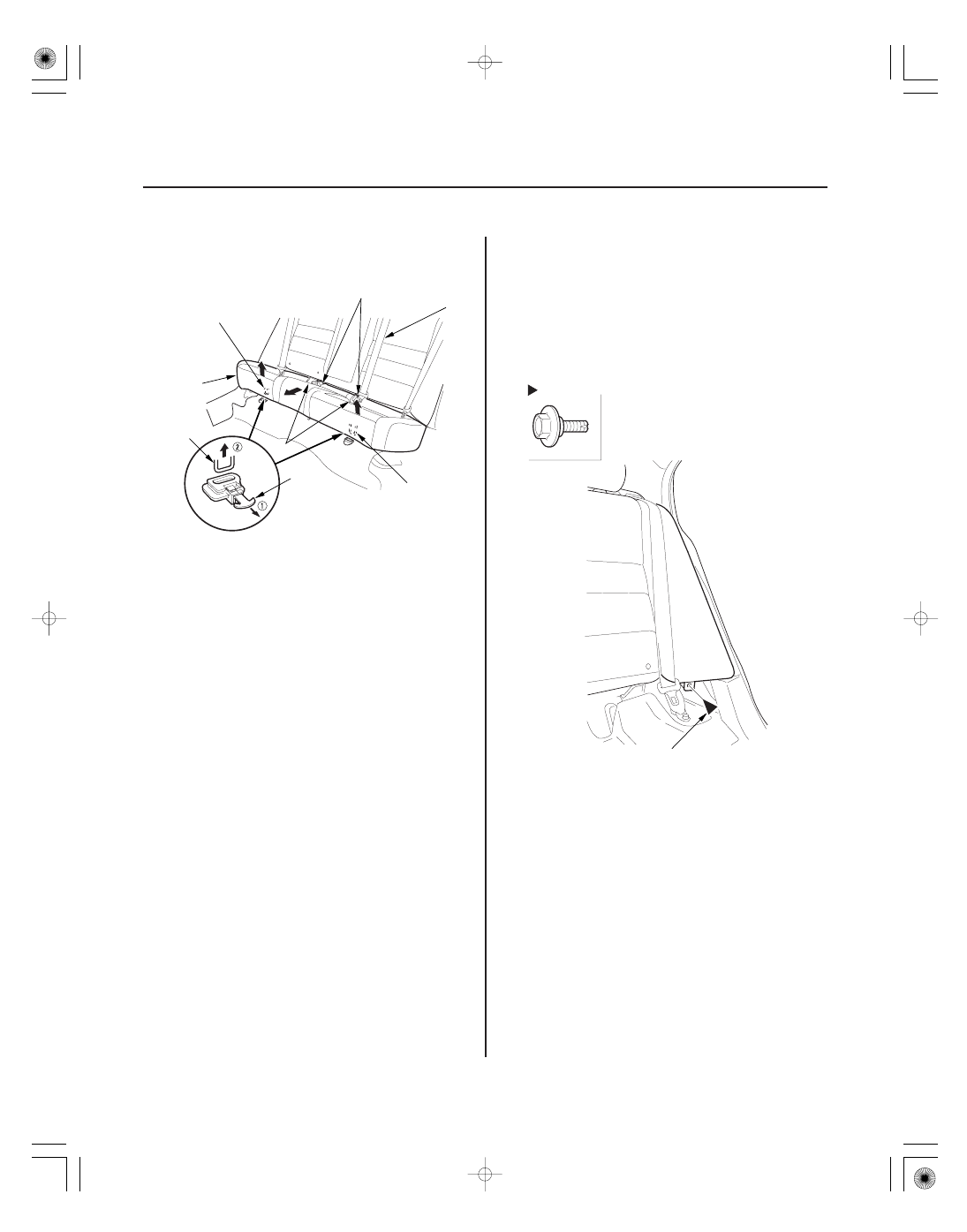

2. While pushing down on the seat cushion (A), pull

the seat hook handles (B) to release the hooks (C).

3. Pull back the seat cushion to release the center seat

belt (D) and seat belt buckles (E) from their slits (F),
and remove it.

4. Install the seat cushion in the reverse order of

removal, and note these items:

• Before attaching the seat cushion, make sure

there are no twists or kinks in the seat belts.

• When installing the seat cushion, slip the seat

belt buckles through the slits in the seat cushion.
