Special Tools Required

Passenger’s seat

Driver’s seat

20-123

Front Seat-back Cover Replacement

A

D

C

C

C

F

H

I

J

D

E

A

B

D

E

C

C

C

F

D

G

H

I

J

E

H

KTC trim tool set SOJATP2014

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repairs or service.

• Check the operation of the driver’s seat position

sensor after any of these actions (see page 24-29):
– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail)

replacement

• Calibrate the ODS unit after any of these actions

(see page 24-27):
– Front passenger’s seat replacement (including any

seat components)

– Replacement of the front seat weight sensors
– After a vehicle collision

NOTE:

• Use the appropriate tool from the KTC trim tool set to

avoid damage when removing components.

• Take care not to tear or damage the seat covers.
• On the passenger’s seat, do not touch the OPDS

sensor in the seat-back pad, and keep it away from oil.
Oil can corrode the sensor caution it to fail.

• Put on gloves to protect your hands.

1. Remove the front seat (see page 20-118).

2. Remove the head restraint.

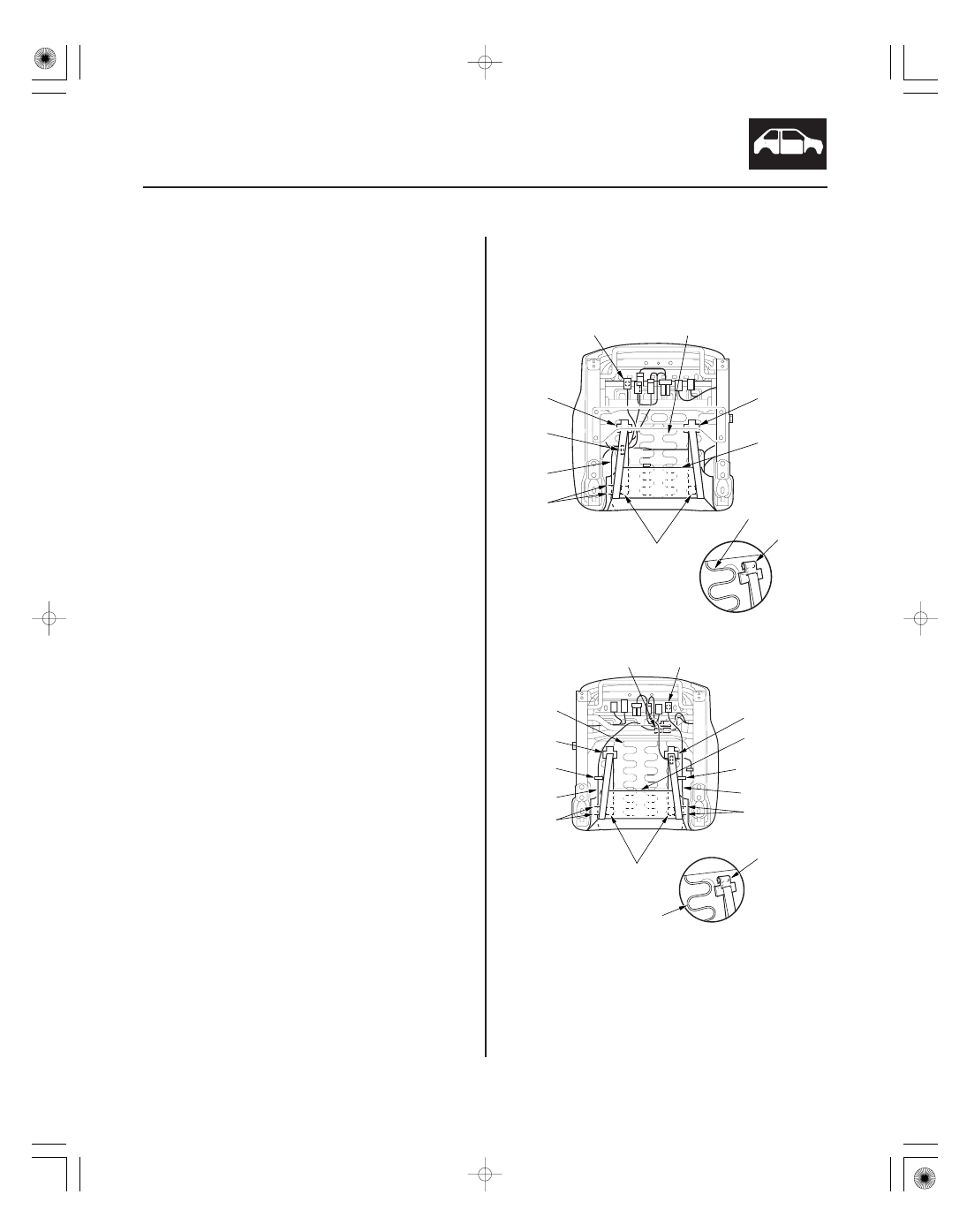

3. From under the seat cushion, detach the side

airbag connector clip (A). On the driver’s seat,
disconnect the seat-back heater connector (B).

4. Release the hooks (C) from the seat cushion frame

spring (D). Remove the wire ties (E), and pull the
side airbag harness (F) and the seat-back heater
harness (G) (driver’s seat) out through the slits (H)
in the seat cushion cover (I). Turn over the seat
cushion cover, and release the hooks (J).

08/08/21 15:03:56 61SNR030_200_0125

07AAC-SEPA240

０７

０８

０９

１０

20-124

Seats

Fastener Locations

: Clip, 2

A

C

B

A

A

D

C

A

B

A

E

B

C

A

B

C

D

A

B

A

A

A

A

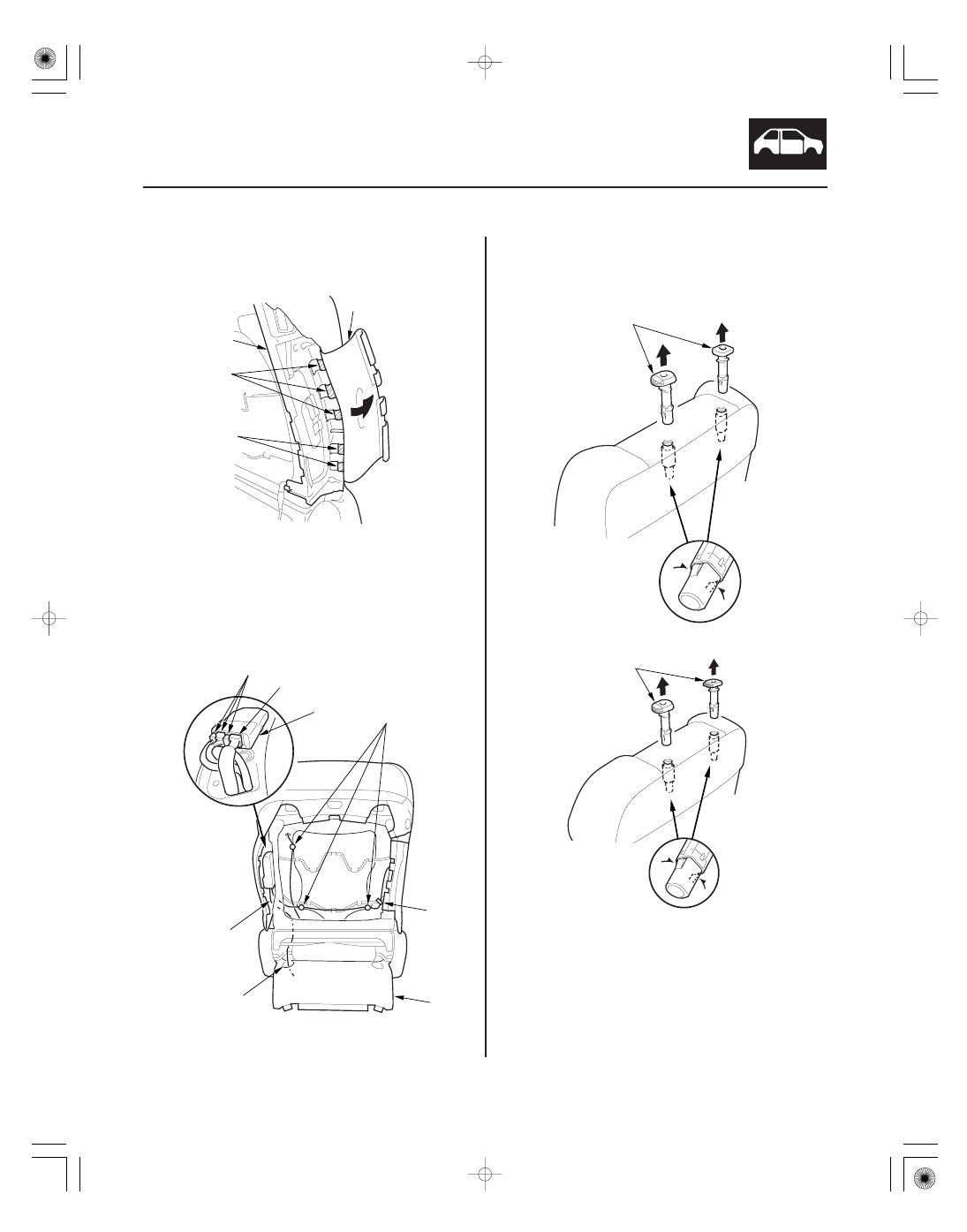

5. Detach the clips and the hooks (A) by pulling out

the bottom of the back cover (B), then gently pull
down the panel to release the hooks (C) from the
seat frame, and remove the cover.

6. Pull the side airbag harness (A) out through the

loop (B), and release the Velcro fastener (C) and the
hooks (D), then pull the seat-back cover (E) back.

7. Detach the harness clip (A), and pull the side airbag

harness (B) and seat-back heater harness (C)
(driver’s seat) out through the harness holes (D) in
the seat-back cover and seat frame. Driver’s seat is
shown; passenger’s seat is similar.

8. Remove the side airbag (see page 24-191).

9. Release the hook strips (A), then loosen the seat-

back cover (B). Driver’s seat is shown; passenger’s
seat is similar.

08/08/21 15:03:57 61SNR030_200_0126

１１

０２

１３

０１

’06-07 models

’08-09 model

20-125

A

B

C

B

A

B

C

E

F

G

H

D

A

A

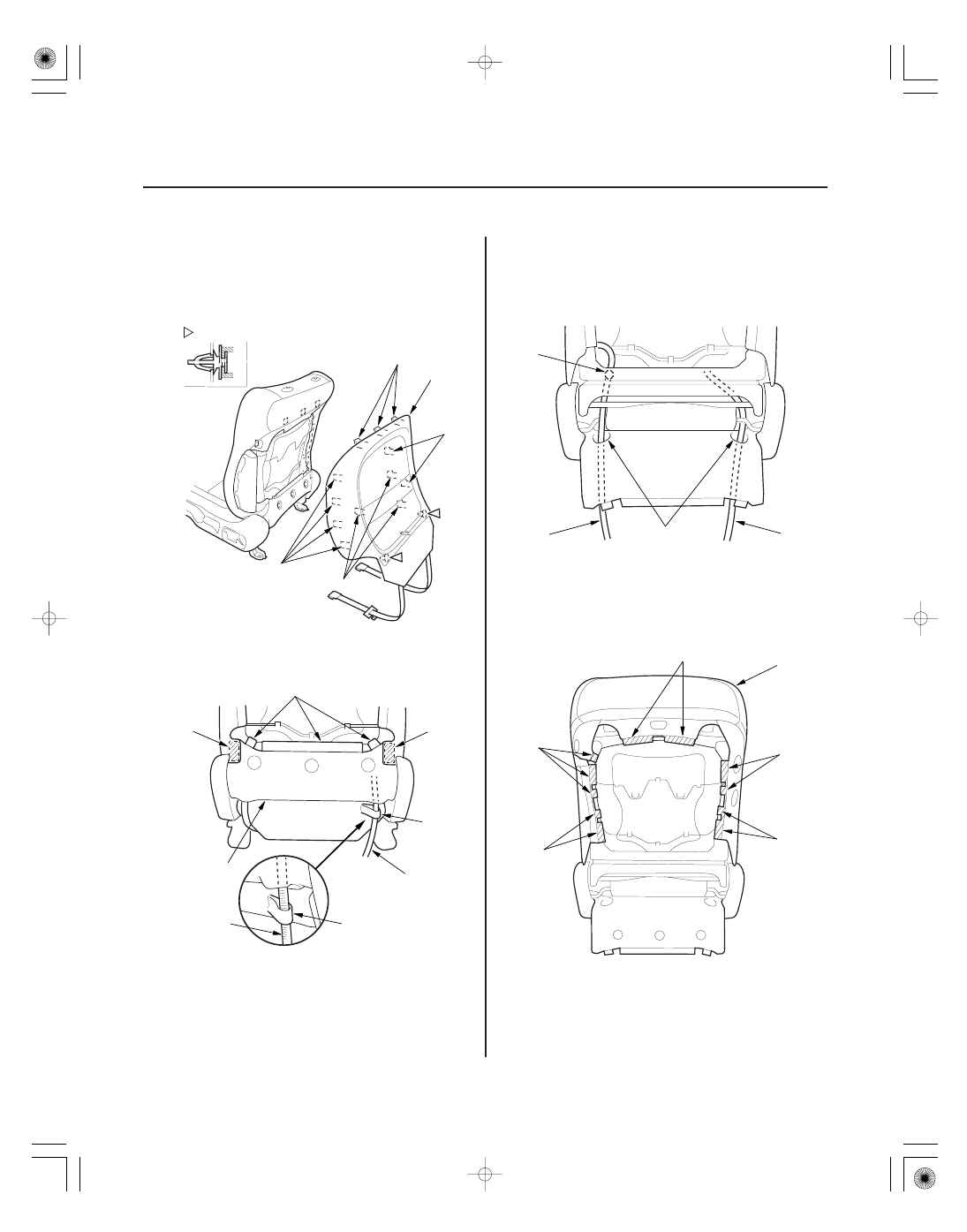

10. Turn over the reinforcing cloth (A), then release the

hooks (B) from the side airbag module holder (C).
Passenger’s seat is shown; driver’s seat is similar.

11. Passenger’s seat: Disconnect the OPDS sensor

connectors (A) and the ODS unit subharness
connector (B) from the ODS unit (C), and pull them
in through the hole in the seat frame. Pull the ODS
unit subharness (D) out through the harness hole
(E) in the seat-back cover (F). Detach the harness
clips (G), and remove the wire tie (H).

12. Pinch the tabs on the ends of the head restraint

guides (A), and remove them from the seat-back.

08/08/21 15:03:58 61SNR030_200_0127

１４

１５

１６

１７

20-126

Seats

A

B

A

A

A

A

A

A

B

C

D

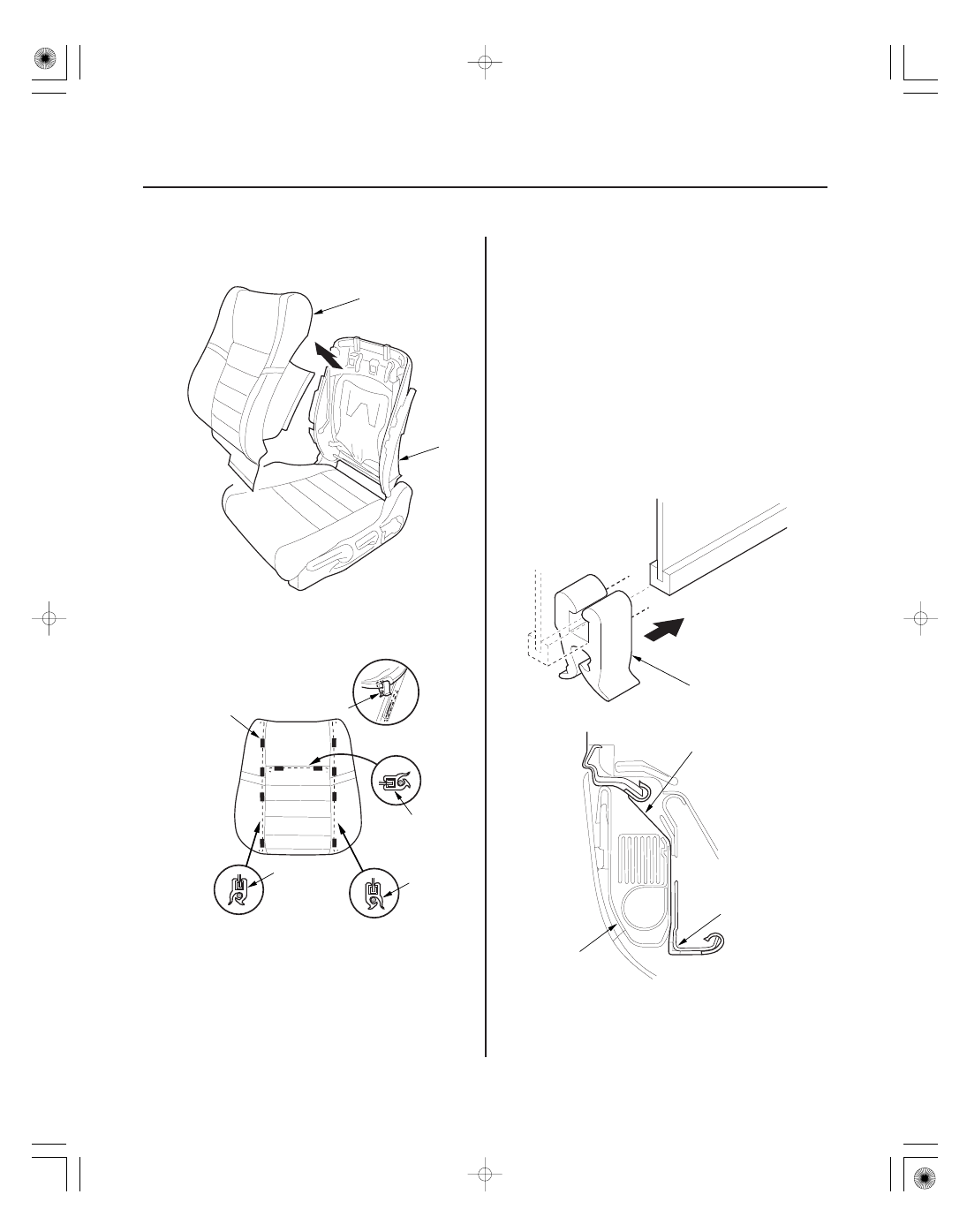

13. Remove the seat-back cover/pad (A) from the seat

frame (B).

14. Pull back the edge of the seat-back cover all the

way around, and release the clips (A), then remove
the seat-back cover.

15. Install the cover in the reverse order of removal,

and note these items:

• Reinitialize the ODS unit (see page 24-26).
• To prevent wrinkles when installing a seat-back

cover, make sure the material is stretched evenly
over the pad before securing the clips, the hooks,
and the hook strips.

• Replace any clips (A) you removed with new

ones.

• Before installing the side airbag (B), make sure

the reinforcing cloth (C) is fixed on the seat-back
frame (D) securely.

• Make sure the side airbag harness, and the seat

heater harness (some driver’s seat) or the ODS
unit subharness (passenger’s seat) are routed
properly.

08/08/21 15:03:59 61SNR030_200_0128
