Acura CSX. Manual - part 328

＊０５

＊０６

０８

＊０７

Outboard Joint Side

Stop ring specifications

Model

Overall Diameter

(A)

Wire Diameter

(B)

16-16

Driveline/Axle

B

C

A

A

B

B

A

B

A

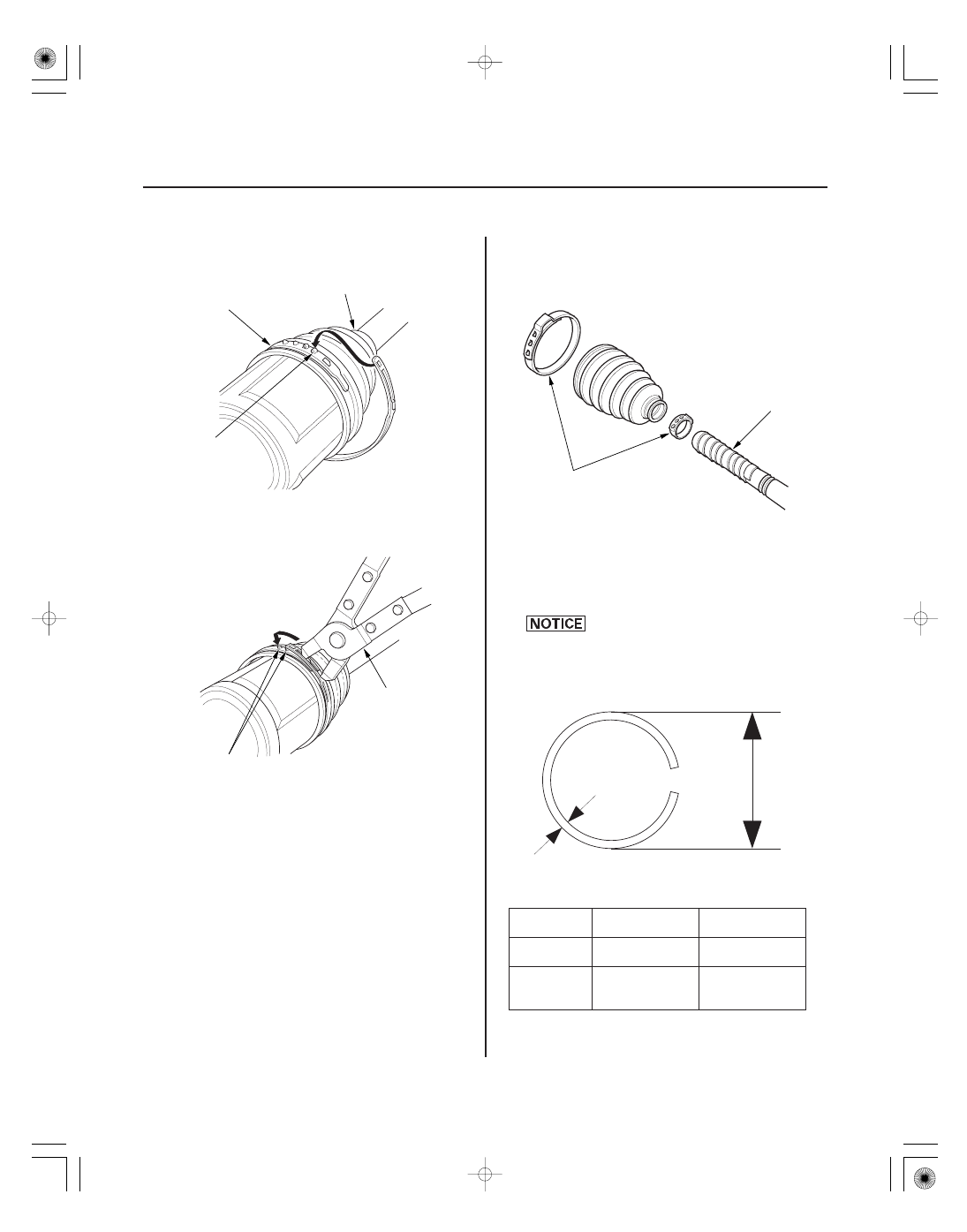

20. Install a new low profile band (A) onto the boot (B),

then hook the tab (C) of the band.

21. Close the hook portion of the band using

commercially available boot band pincers (A), then
hook the tabs (B) of the band.

22. Install the boot band on the other end of the boot,

and repeat steps 20 through 21.

1. Wrap the splines with vinyl tape (A) to prevent

damaging the outboard boot.

2. Install new ear clamp bands (B) and the outboard

boot, then remove the vinyl tape. Be careful not to
damage the outboard boot.

3. Make sure to check the size of a new stop ring.

To avoid driveshaft and vehicle damage,
make sure you install a new stop ring.

6-speed M/T
model

30.5 mm (1.20 in.) 1.8 mm (0.07 in.)

Except
6-speed M/T
model

24.3 mm (0.96 in.) 1.6 mm (0.06 in.)

Replace.

Replace.

08/08/21 14:51:28 61SNR030_160_0016

０９

１６

１３

16-17

B

A

C

B

A

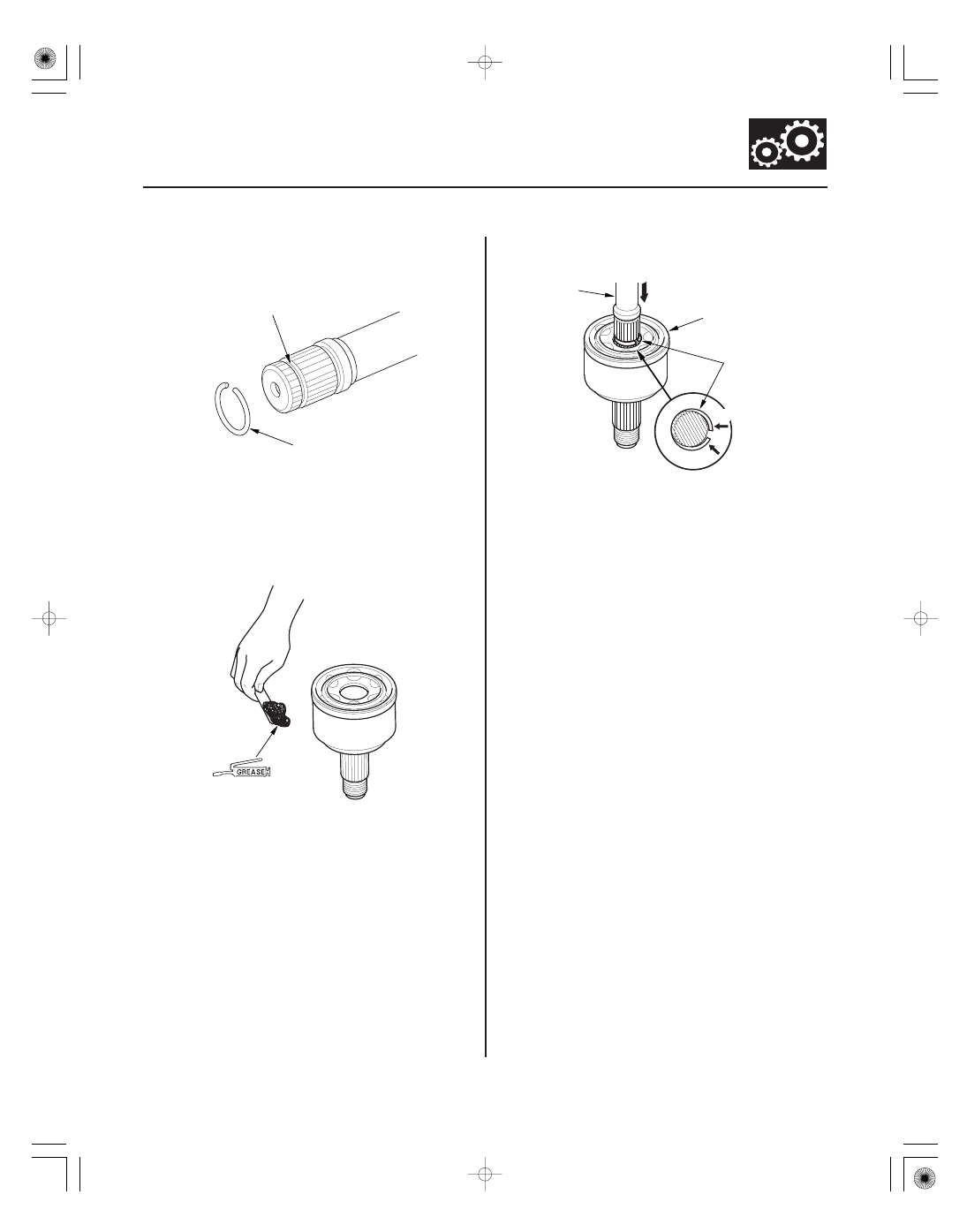

4. Install the stop ring (A) into the driveshaft

groove (B).

5. Pack about 35 g (1.2 oz) grease included in the new

outboard boot set into the driveshaft hole in the
outboard joint.

NOTE: If you are installing a new outboard joint,
the grease is already installed.

6. Insert the driveshaft (A) into the outboard joint (B)

until the stop ring (C) is close to the joint.

Replace.

Use the grease included
in the outboard boot set.

Push.

Push.

08/08/21 14:51:29 61SNR030_160_0017

１９

＊０８

２１

１０

−

−

−

−

Total grease quantity

Outboard joint:

K20Z2 engine model:

120

140 g

(4.2

4.9 oz)

K20Z3 engine model:

110

130 g

(3.8

4.5 oz)

16-18

Driveline/Axle

10 cm
(4 in.)

A

B

A

A

B

C

A

A

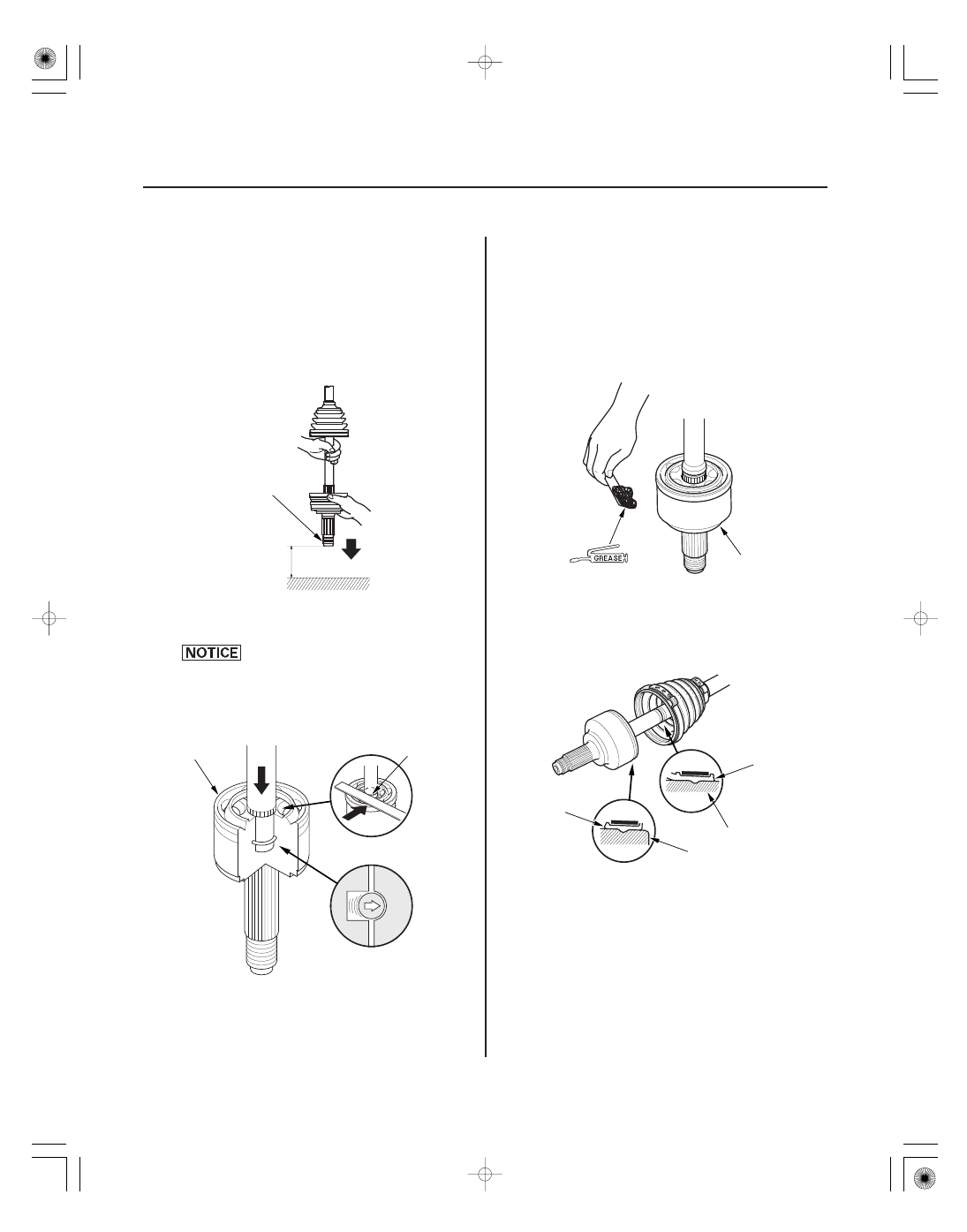

7. To completely seat the outboard joint, pick up the

driveshaft and joint, and tap or hit the assembly
onto a hard surface from a height of about 10 cm
(4 in.).

NOTE: Do not use a hammer as excessive force
may damage the driveshaft. Be careful not to
damage the threaded section (A) of the outboard
joint.

8. Check the alignment of the paint mark (A) you

made with the outboard joint end (B).

To avoid driveshaft and vehicle damage, the
shaft must be all the way into the outboard
joint to ensure the stop ring is properly
seated.

9. Pack the outboard joint (A) with the remaining

grease included in the new outboard boot set.

10. Fit the boot ends (A) onto the driveshaft (B) and

outboard joint (C). Bleed any excess air from the
boot by inserting a flat-tipped screwdriver between
the boot and the joint.

Use the grease included
in the outboard boot set.

08/08/21 14:51:29 61SNR030_160_0018

−

−

−

−

−

−

−

−

＊０９

＊１０

２４

１７

Left driveshaft

Right Driveshaft

Model

Left/Right

Driveshaft

Specified Length (A)

16-19

A

A

B

A

6.0 mm
(0.24 in.) MAX.

3.0 mm (0.12 in.) MAX.

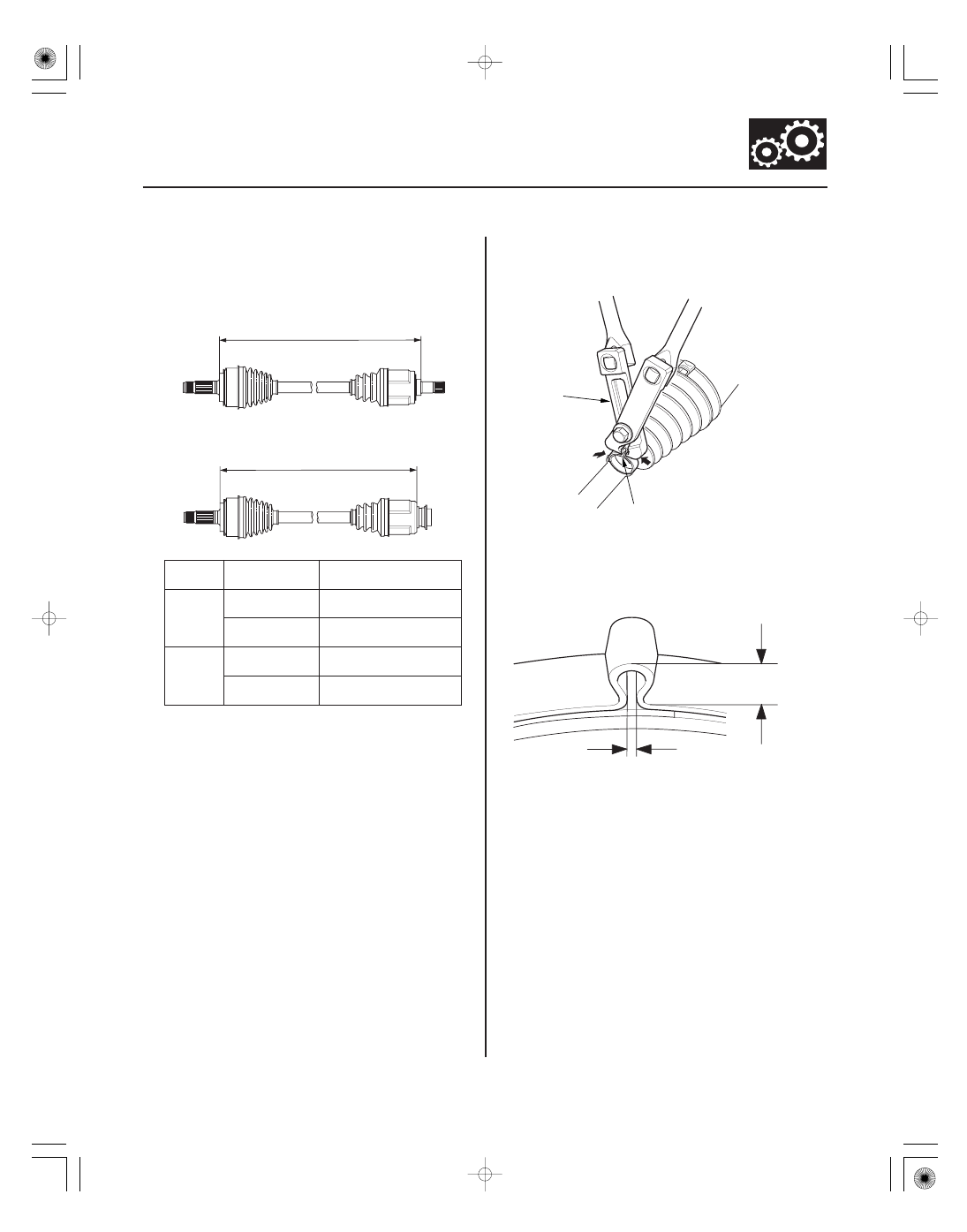

11. Inspect the length (A) of the driveshaft to the figure

as shown, then adjust the boots to halfway
between full compression and full extension.

K20Z2
engine
model

Left

505.5

510.0 mm

(19.88

20.08 in.)

Right

493.0

498.0 mm

(19.41

19.61 in.)

K20Z3
engine
model

Left

511.0

516.0 mm

(20.12

20.31 in.)

Right

486.8

491.8 mm

(19.17

19.36 in.)

12. Close the ear portion (A) of the band using

commercially available boot band pliers
(Kent-Moore J-35910 or equivalent) (B).

13. Check the clearance between the closed ear portion

of the band. If the clearance is not within the
standard, close the ear portion of the band tighter.

14. Repeat steps 12 and 13 for the band on the other

end of the boot.

08/08/21 14:51:30 61SNR030_160_0019
