Special Tools Required

Inboard Joint Side

16-12

Driveline/Axle

A

A

B

C

B

D

B

C

A

• Boot band tool, KD-3191 or equivalent commercially

available

• Boot band pliers, Kent-Moore J-35910 or equivalent,

commercially available

NOTE: Refer to the Exploded View, as needed, during
this procedure.

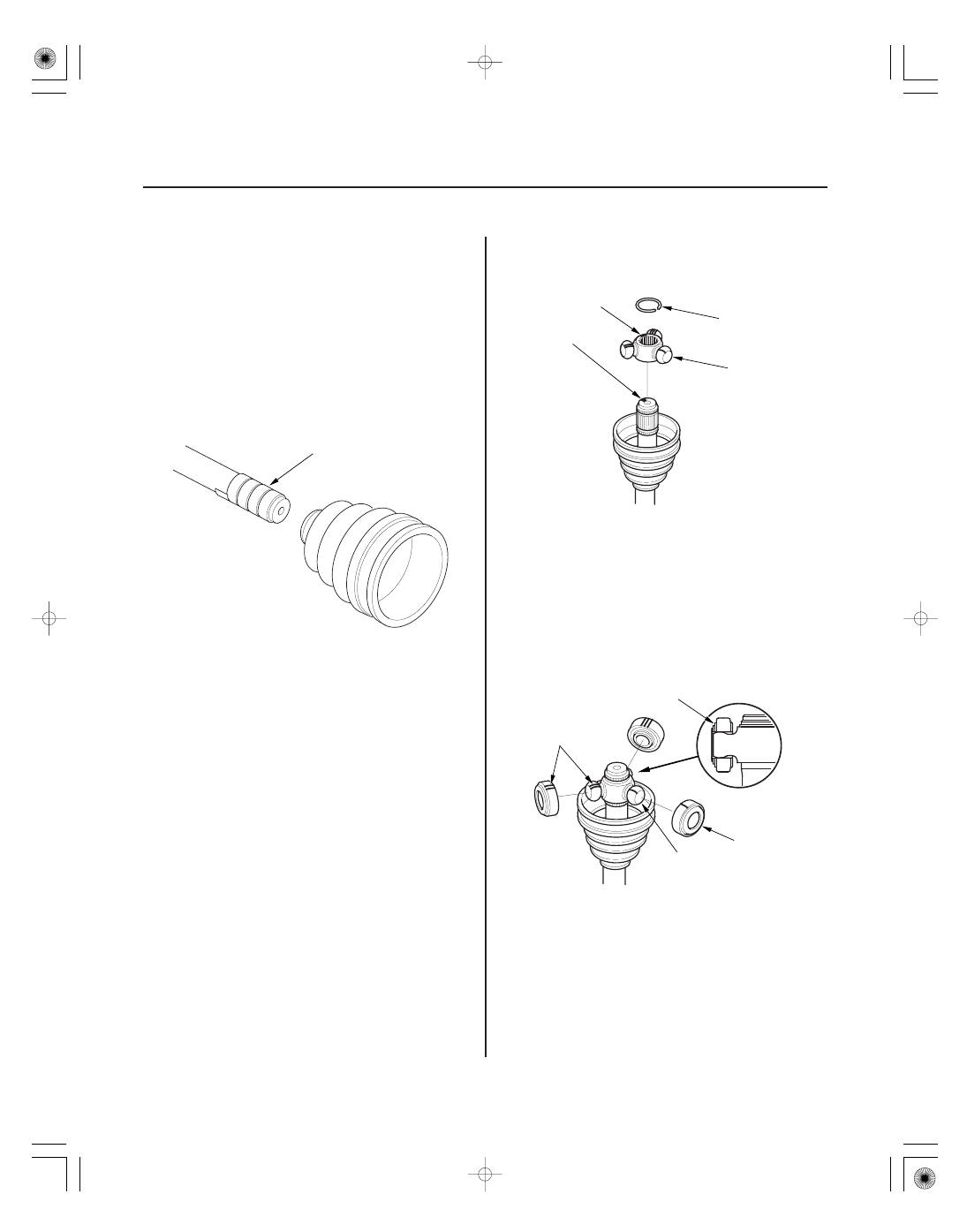

1. Wrap the splines with vinyl tape (A) to prevent

damaging the inboard boot.

2. Install the inboard boot onto the driveshaft, then

remove the vinyl tape. Be careful not to damage the
inboard boot.

3. Install the spider (A) onto the driveshaft by aligning

the marks (B) you made on the spider and the end
of the driveshaft.

4. Install a new circlip (C) into the driveshaft groove.

Always rotate the circlip in its groove to make sure
it is fully seated.

5. Fit the rollers (A) onto the spider (B) with their high

shoulders (C) facing outward, and note these items:

• Reinstall the rollers in their original positions on

the spider by aligning the marks (D) you made.

• Hold the driveshaft pointed up to prevent the

rollers from falling off.

Replace.

08/08/21 14:51:26 61SNR030_160_0012

０５

０３

０４

−

−

−

−

Grease quantity

Inboard joint:

K20Z2 engine model:

112

132 g

(4.0

4.7 oz)

K20Z3 engine model:

180

200 g

(6.3

7.0 oz)

16-13

A

A

B

C

A

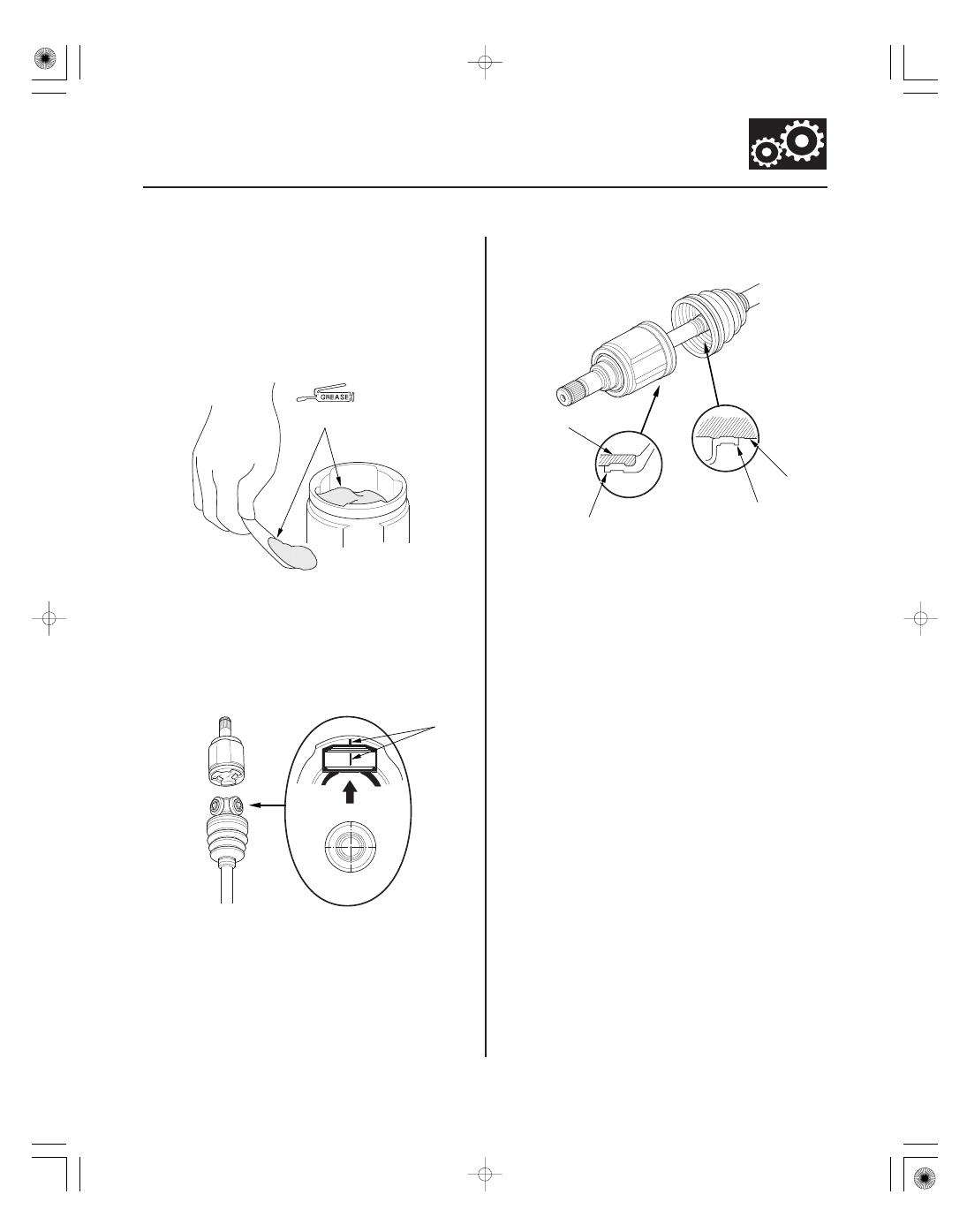

6. Pack the inboard joint with the joint grease

included in the new inboard boot set.

7. Fit the inboard joint onto the driveshaft and note

these items:

• Reinstall the inboard joint onto the driveshaft by

aligning the marks (A) you made on the inboard
joint and the rollers.

• Hold the driveshaft so the inboard joint is

pointing up to prevent it from falling off.

8. Fit the boot ends (A) onto the driveshaft (B) and the

inboard joint (C).

Use the grease included
in the inboard boot set.

08/08/21 14:51:26 61SNR030_160_0013

−

−

−

−

−

−

−

−

−

−

＊０３

＊０４

０７

０７

Left driveshaft

Right driveshaft

Model

Left/Right

Driveshaft

Specified Length (A)

16-14

Driveline/Axle

A

A

A

B

C

A

B

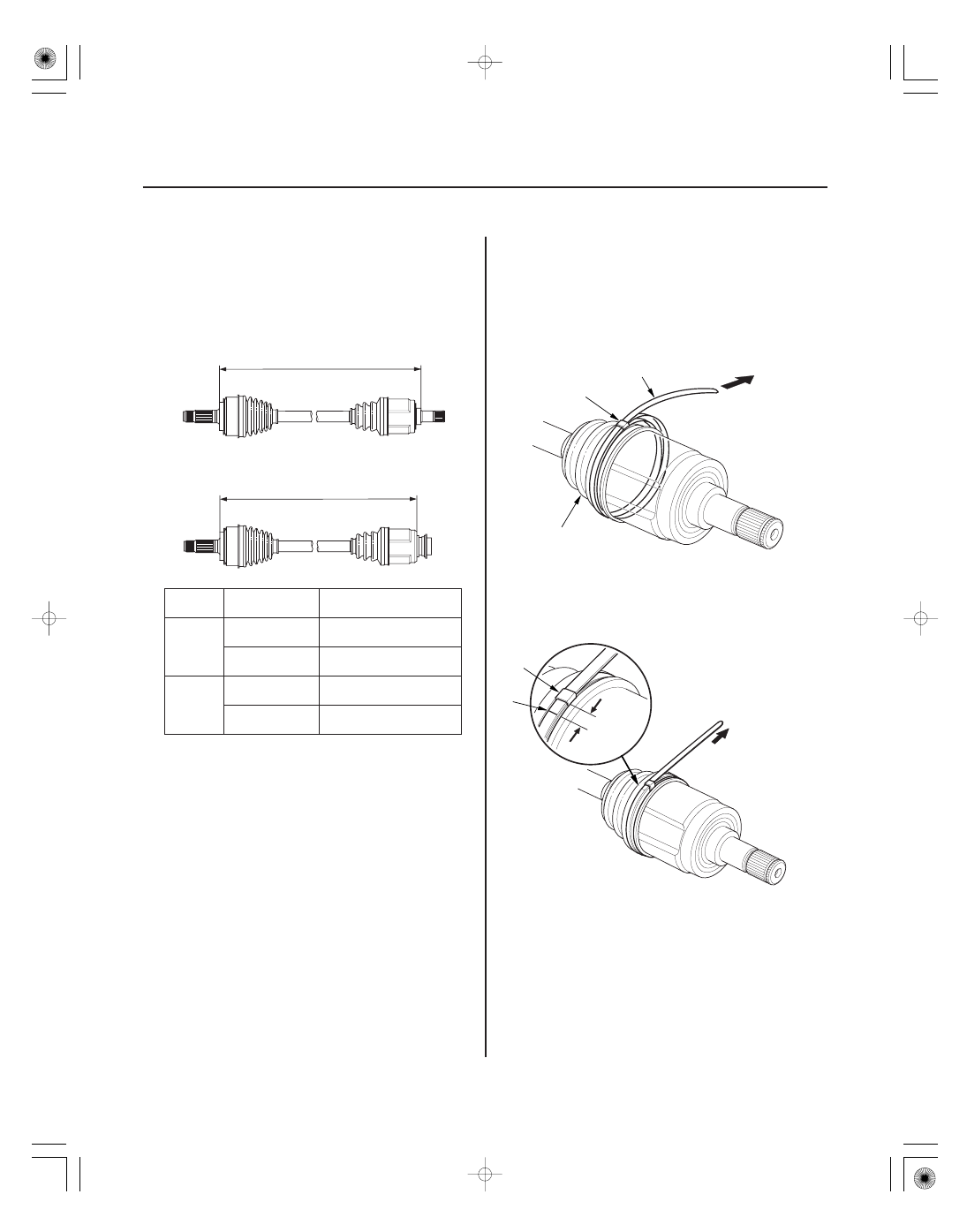

9. Adjust the length (A) of the driveshaft to the figure

as shown, then adjust the boots to halfway
between full compression and full extension. Bleed
excess air from the boots by inserting a flat-tipped
screwdriver between the boot and the joint.

K20Z2
engine
model

Left

505.5

510.0 mm

(19.88

20.08 in.)

Right

493.0

498.0 mm

(19.41

19.61 in.)

K20Z3
engine
model

Left

511.0

516.0 mm

(20.12

20.31 in.)

Right

486.8

491.8 mm

(19.17

19.36 in.)

10. Install new boot bands.

• For the double loop type, go to step 11.
• For the low profile type, go to step 20.

11. Fit the boot ends onto the driveshaft and the

inboard joint, then install a new double loop band
(A) onto the boot (B).

NOTE: Pass the end of the new double loop band
through the clip (C) twice in the direction of the
forward rotation of the driveshaft.

12. Pull up the slack in the band by hand.

13. Mark a position (A) on the band 10

14 mm

(0.4

0.6 in.) from the clip (B).

Replace.

08/08/21 14:51:27 61SNR030_160_0014

−

−

０８

０９

１０

１１

16-15

A

B

C

90 degrees

A

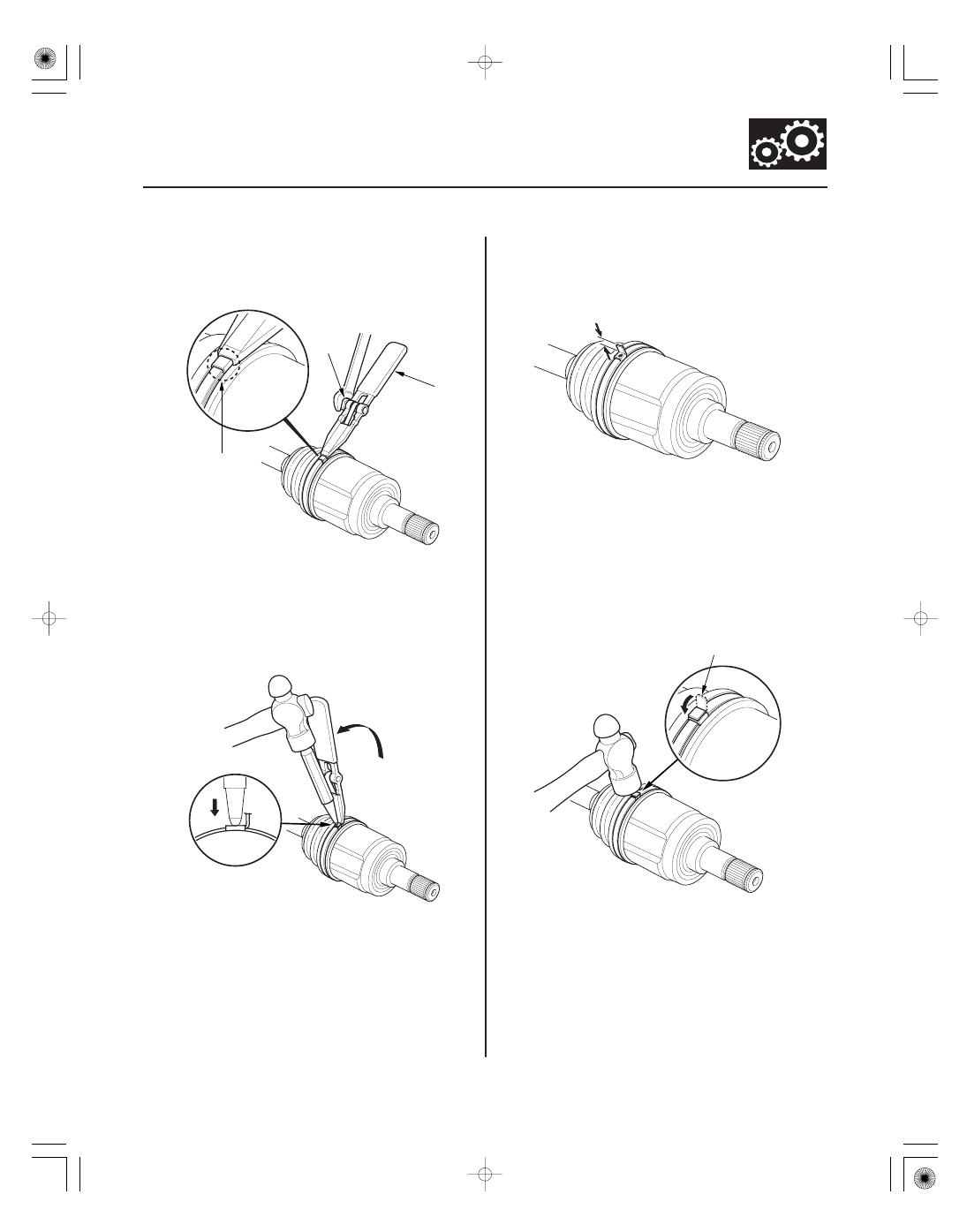

14. Thread the free end of the band through the nose

section of the commercially available boot band
tool KD-3191 or equivalent (A), and into the slot on
the winding mandrel (B).

15. Using a wrench on the winding mandrel of the boot

band tool, tighten the band until the marked spot
(C) on the band meets the edge of the clip.

16. Lift up the boot band tool to bend the free end of

the band 90 degrees to the clip. Center-punch the
clip, then fold over the remaining tail onto the clip.

17. Unwind the boot band tool, and cut off the excess

free end of the band to leave a 5

10 mm

(0.2

0.4 in.) tail protruding from the clip.

18. Bend the band end (A) by tapping it down using a

hammer.

NOTE:

• Make sure the band and the clip do not interfere

with anything on the vehicle and the band does
not move.

• Clean any grease remaining on the surrounding

surfaces.

19. Repeat steps 11 through 18 for the band on the

other end of the boot.
