Acura CSX. Manual - part 292

２４

２５

２６

２７

14-249

A

B

A

B

C

C

A

B

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

B

C

A

B

C

D

E

D

E

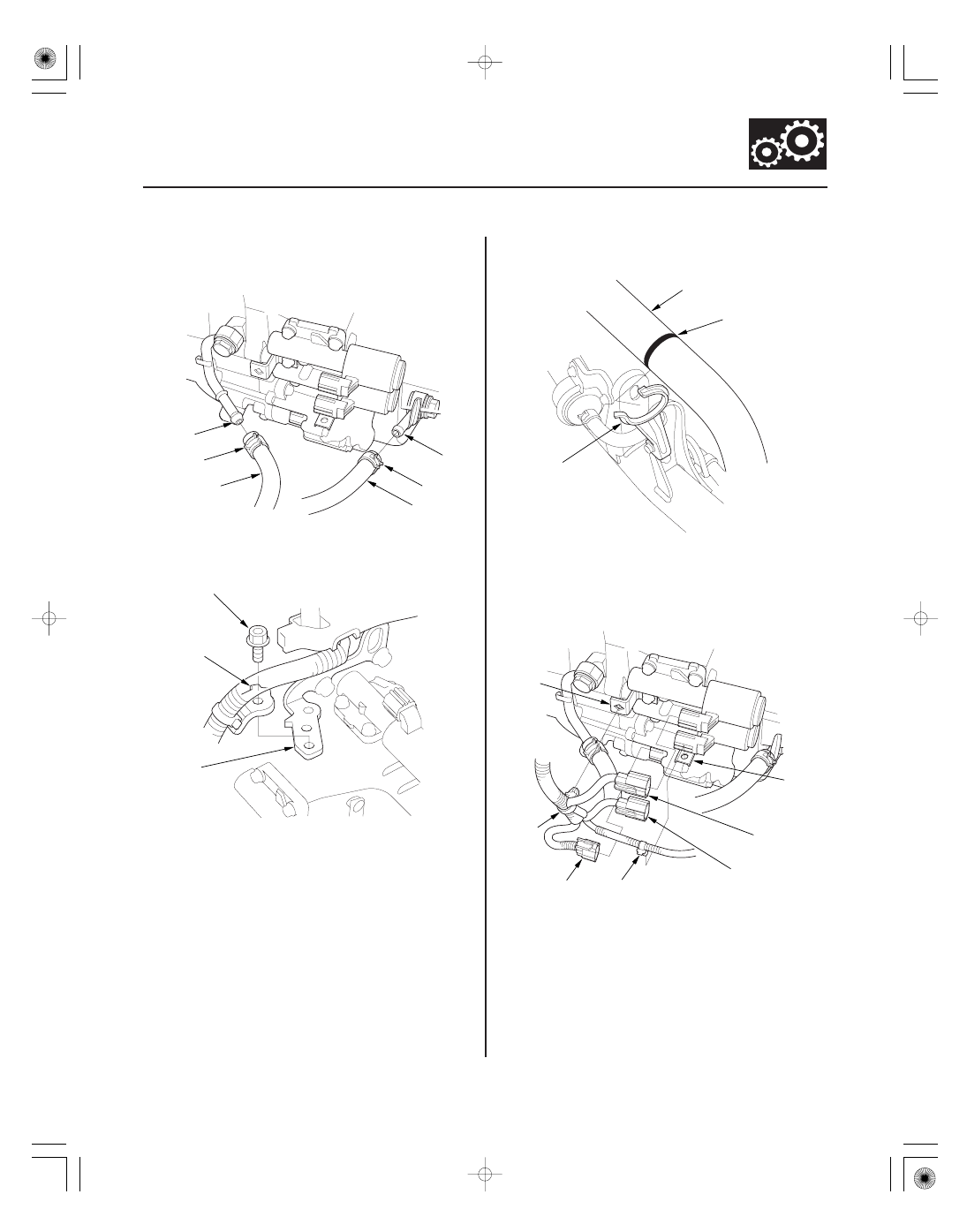

39. Connect the ATF cooler hoses (A) to the ATF cooler

lines (B), and secure the hoses with the clips (C)
(see page 14-253).

40. Secure the harness clamp bracket (A) on the

transmission hanger (B) with the bolt.

41. Install the water hose (A) to its clamp (B) at the

mark (C).

42. Connect the shift solenoid wire harness connector

(A), the A/T clutch pressure control solenoid valve
B connector (B), and the A/T clutch pressure control
solenoid valve C connector (C), and install the
harness clamps (D) on the clamp brackets (E).

08/08/21 14:48:48 61SNR030_140_0251

２８

０１

３０

０２

14-250

Automatic Transmission

E

F

A

B

C

D

G

A

B

C

D

D

A

B

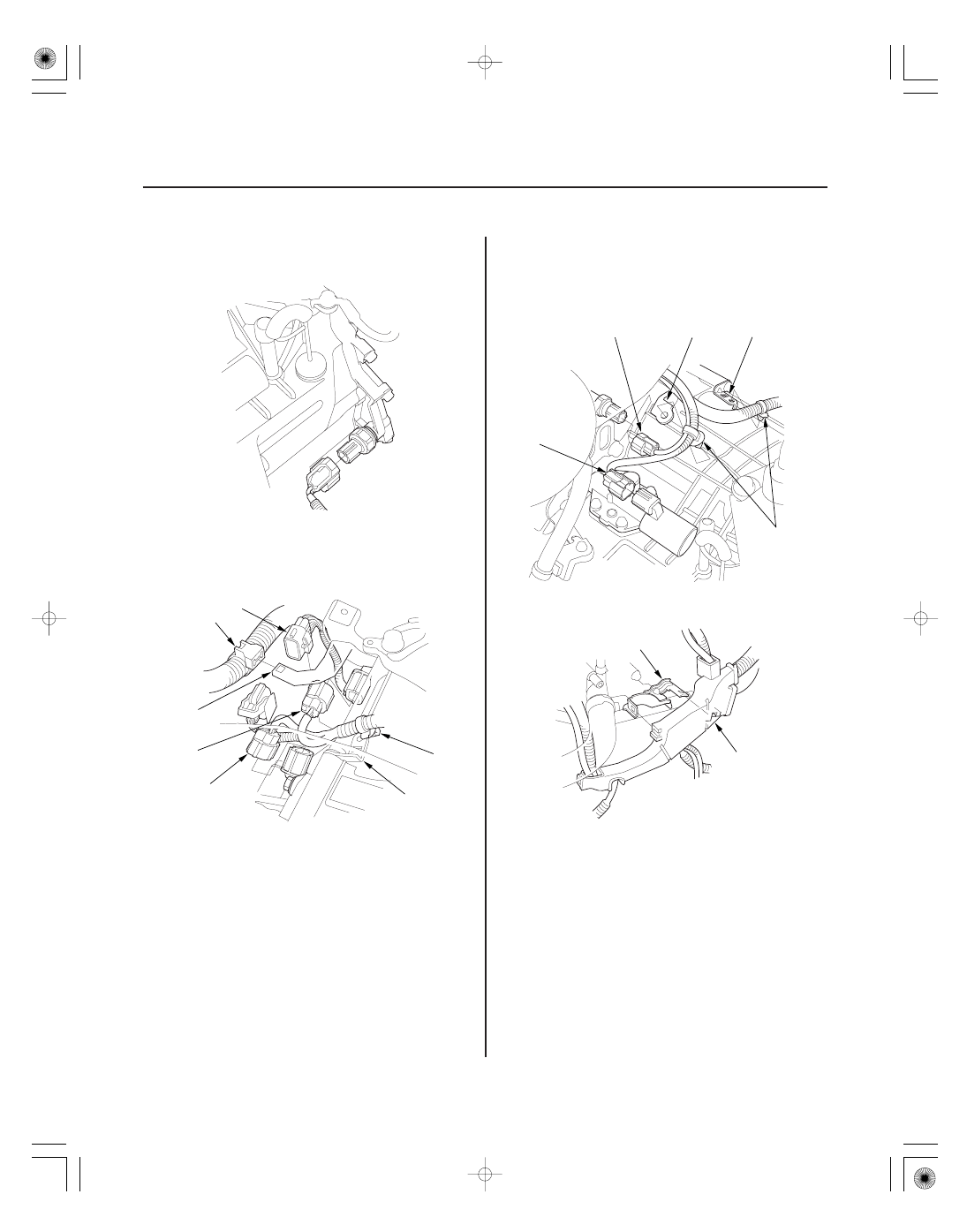

43. Connect the 3rd clutch transmission fluid pressure

switch connector.

44. Connect the output shaft (countershaft) speed

sensor connector (A) and the input shaft
(mainshaft) speed sensor connector (B), and install
the harness clamp (C) on its clamp bracket (D).

45. Install the transmission range switch connector (E)

on the connector bracket, and connect the
connector. Install the harness clamp (F) to the
clamp bracket (G).

46. Connect the A/T clutch pressure control solenoid

valve A connector (A) and the 2nd clutch
transmission fluid pressure switch connector (B),
and install the harness clamps (C) on the clamp
brackets (D).

47. Install the harness cover (A) on its bracket (B).

08/08/21 14:48:49 61SNR030_140_0252

０３

０４

０５

14-251

A
12 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

A
12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

B
12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

A
14 x 1.5 mm
93 N·m (9.5 kgf·m, 69 lbf·ft)

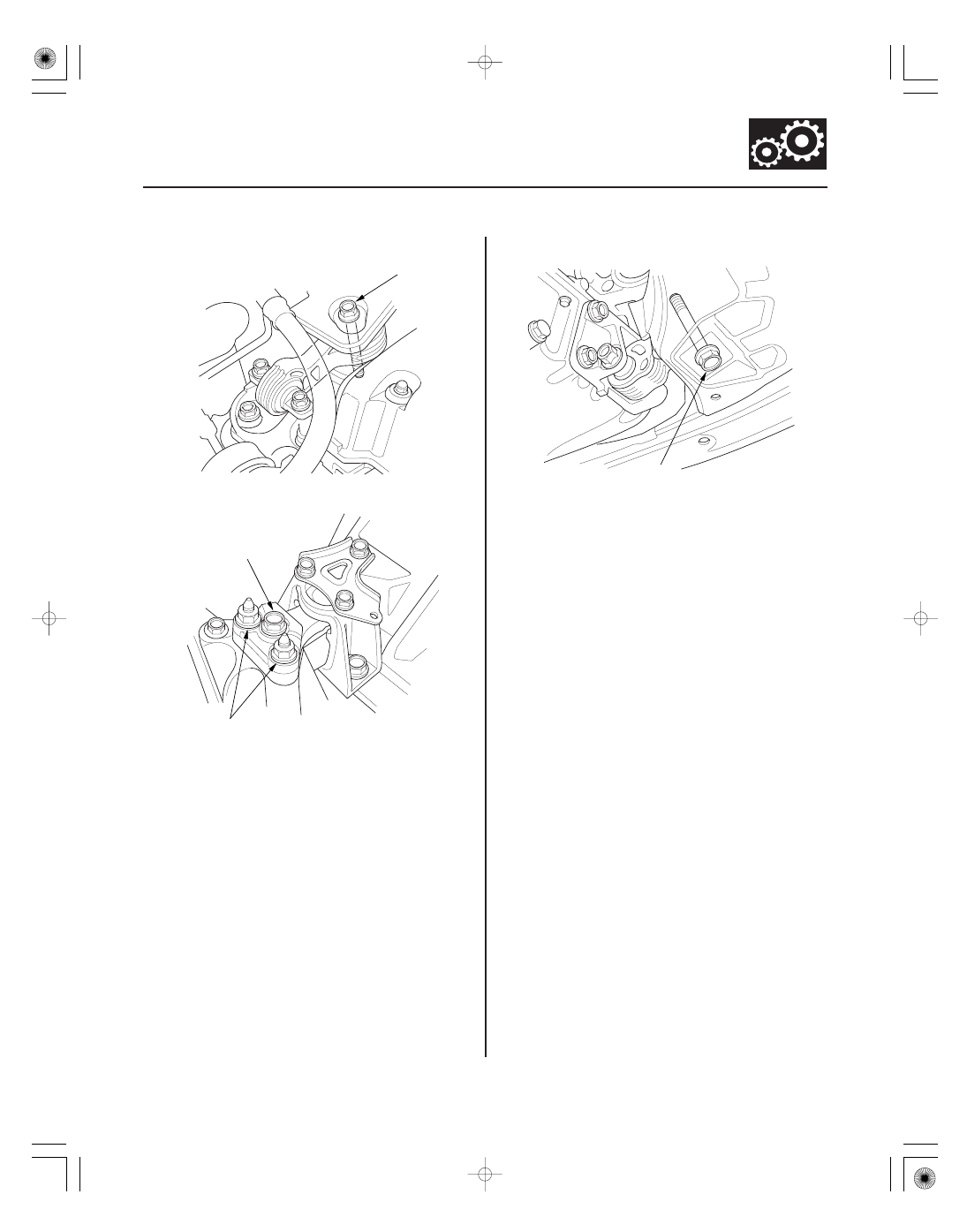

48. Loosen the upper torque rod mounting bolt (A).

49. Loosen the transmission bolt (A) and the nuts (B).

50. Loosen the lower torque rod mounting bolt (A).

51. Tighten the lower torque rod mounting bolt.

52. Tighten the transmission mounting bolt and the

nuts.

53. Tighten the upper torque rod mounting bolt.

08/08/21 14:48:49 61SNR030_140_0253

14-252

Automatic Transmission

54. Refill the transmission with ATF (see step 5 on page

14-232).

55. Install the battery tray, the battery base, and the

resonator.

56. Install the air cleaner assembly (see page 11-345)

and the intake air duct (see page 11-348).

57. Install the front grille cover (see page 20-163).

58. Install the under-cowl lower panel and the cowl

cover (see page 20-163).

59. Do the battery installation procedure (see page

22-69).

60. Install the front wheels.

61. Set the parking brake. Start the engine, and shift

the transmission through all positions three times.

62. Check the shift lever operation, the A/T gear

position indicator operation, and the shift cable
adjustment.

63. Check and adjust the front wheel alignment

(see page 18-5).

64. Install the splash shield.

65. Start the engine with the shift lever in P or N, and

warm it up to normal operating temperature (the
radiator fan comes on). Turn off the engine, and
check the ATF level (see page 14-231).

66. Road-test the vehicle (see page 14-208).

08/08/21 14:48:50 61SNR030_140_0254
