Acura CSX. Manual - part 291

０９

１０

１１

14-245

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

D
6 x 1.0 mm
14 N·m
(1.4 kgf·m,
10 lbf·ft)

A

B

C

E

F

VSB02C000016

A

B

C

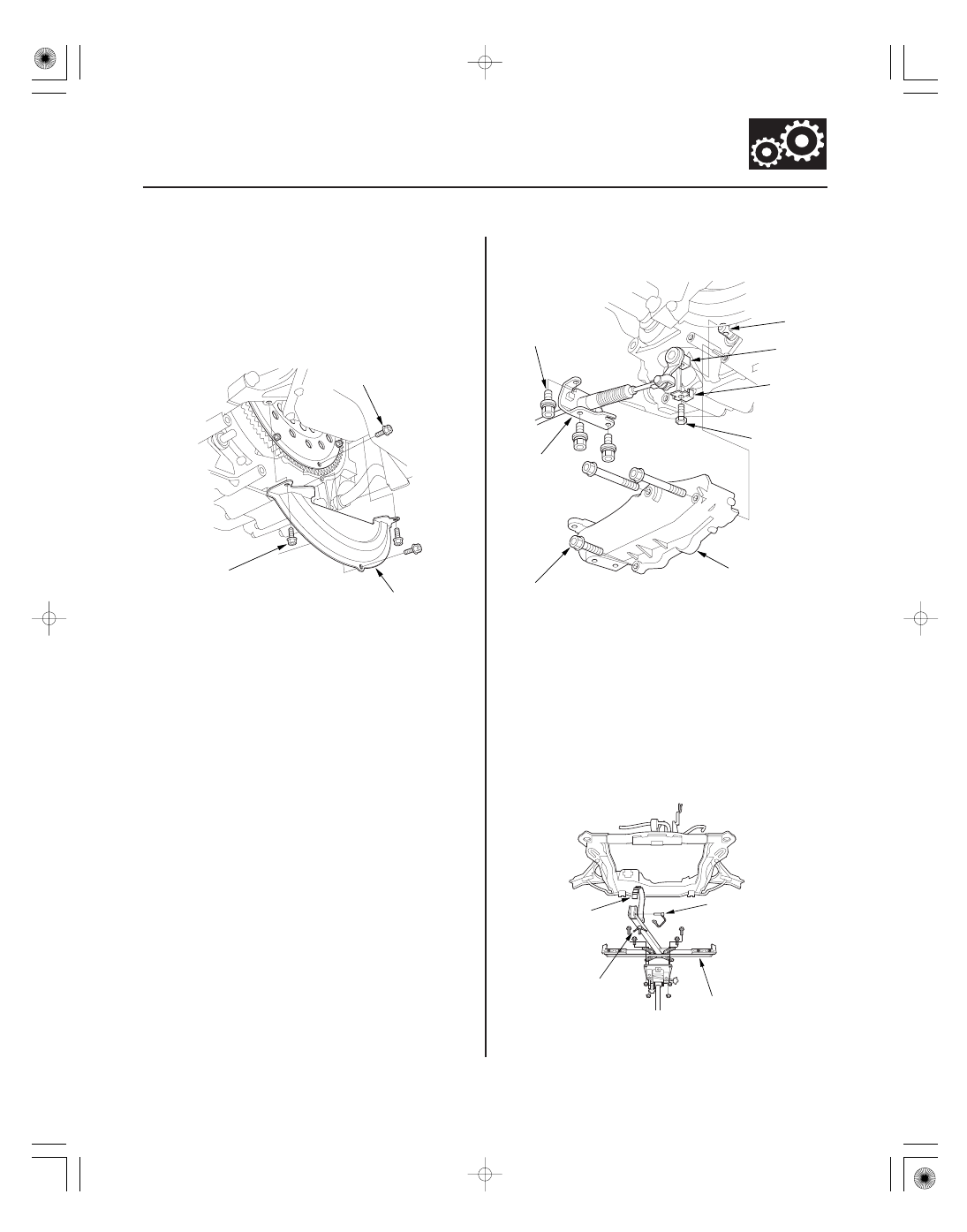

17. Attach the torque converter to the drive plate with

the eight bolts (A). Rotate the crankshaft pulley as
necessary to tighten the bolts to 1/2 of the specified
torque, then to the final torque, in a crisscross
pattern. After tightening the last bolt, check that the
crankshaft rotate freely.

18. Install the torque converter cover (B).

19. Install the control lever (A) over the selector control

shaft (B).

20. Secure the control lever with a new lock washer (C)

and the lock bolt (D), then bend the lock tab of the
lock washer against the bolt head.

21. Install the shift cable cover (E), and install the shift

cable holder (F) on the shift cable cover.

22. Set the front subframe adapter (VSB02C000016) to

the front subframe by looping the strap (A) over the
front of the front subframe, then secure the strap
with the stop (B), then tighten the wing nut (C).

08/08/21 14:48:45 61SNR030_140_0247

１２

１３

１４

１５

14-246

Automatic Transmission

14 x 1.5 mm
103 N·m
(10.5 kgf·m, 75.9 lbf·ft)

14 x 1.5 mm
103 N·m
(10.5 kgf·m, 75.9 lbf·ft)

A

B

C

C

B

A

14 x 1.5 mm
88 N·m (9.0 kgf·m, 65 lbf·ft)

C
10 x 1.25 mm
54 N·m
(5.5 kgf·m,
40 lbf·ft)

A

B
10 x 1.25 mm
59 N·m
(6.0 kgf·m,
43 lbf·ft)

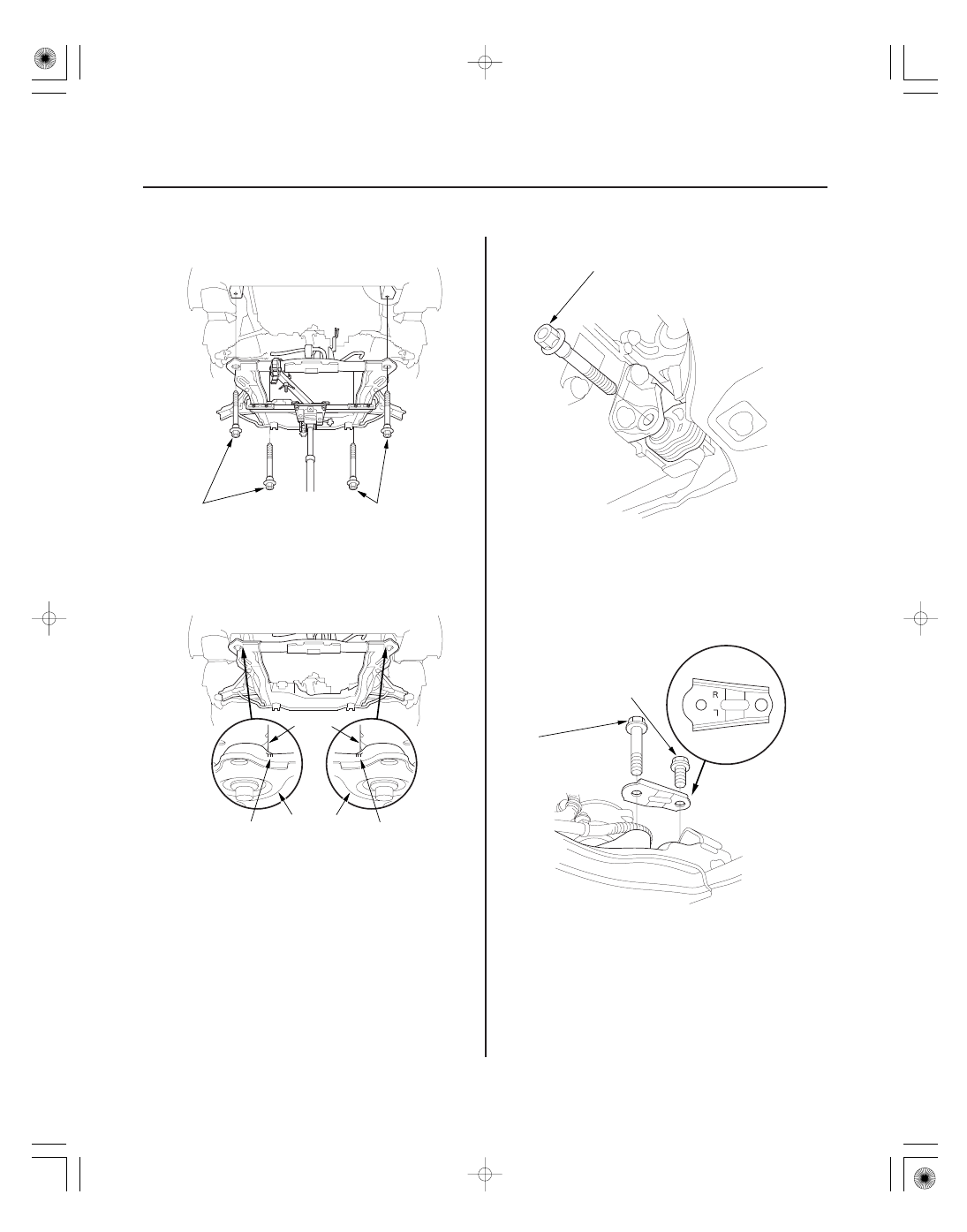

23. Loosely install new front subframe mounting bolts.

24. Align the reference marks (A) on the front subframe

(B) with the edge (C) of the body, and tighten the
mounting bolts to the specified torque.

25. Secure the lower torque rod with a new bolt.

26. Position the steering gearbox on the gearbox

mounting bracket of the front subframe.

27. Install the gearbox stiffener (A) in the direction

shown. Install the steering gearbox mounting bolt
(B) and the stiffener mounting bolt (C), and tighten
the bolts loosely.

Replace.

Replace.

Replace.

08/08/21 14:48:46 61SNR030_140_0248

０１

０２

１８

０３

14-247

A

C
10 x 1.25 mm
54 N·m
(5.5 kgf·m, 40 lbf·ft)

B
10 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

A
10 x 1.25 mm
38 N·m (3.9 kgf·m, 28 lbf·ft)

A

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

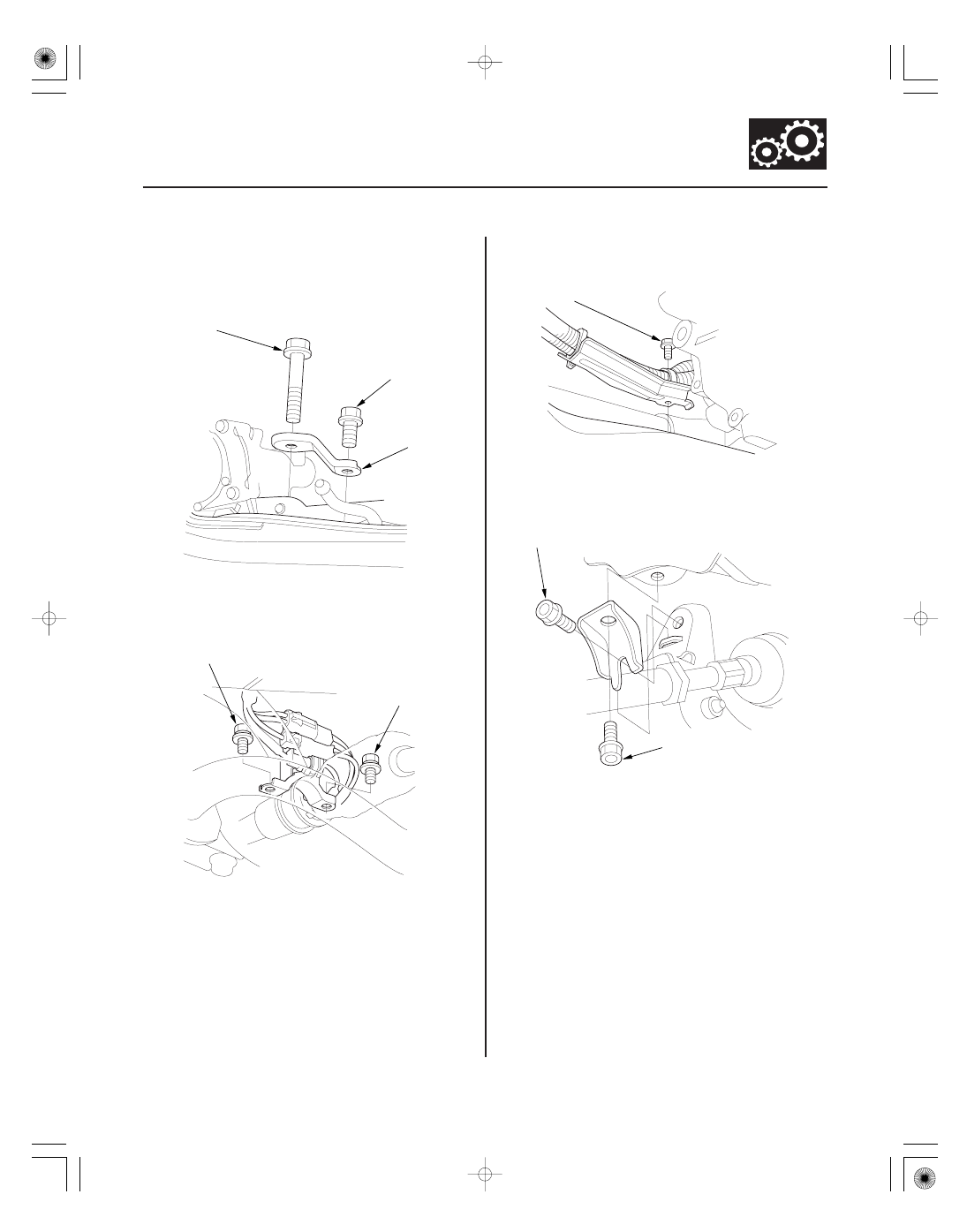

28. Install the stiffener (A), the steering gearbox

mounting bolt (B), and the stiffener mounting bolt
(C), and tighten the bolts loosely.

29. Install the steering gearbox bracket mounting bolts

(A).

30. Tighten the steering gearbox mounting bolts and

the stiffener mounting bolts to the specified torque.

31. Install the bolt securing the harness clamp bracket.

32. Install both front subframe body mount brackets

with new bolts.

Replace.

Replace.

08/08/21 14:48:46 61SNR030_140_0249

２０

２１

２２

２３

14-248

Automatic Transmission

E
12 x 1.25 mm
59 N·m
(6.0 kgf·m, 43 lbf·ft)

D
12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

C
12 x 1.25 mm
59 N·m
(6.0 kgf·m, 43 lbf·ft)

A

B

A

B

C

B

A

07AAK-SNAA120

8 x 1.25 mm
26 N·m (2.7 kgf·m, 20 lbf·ft)

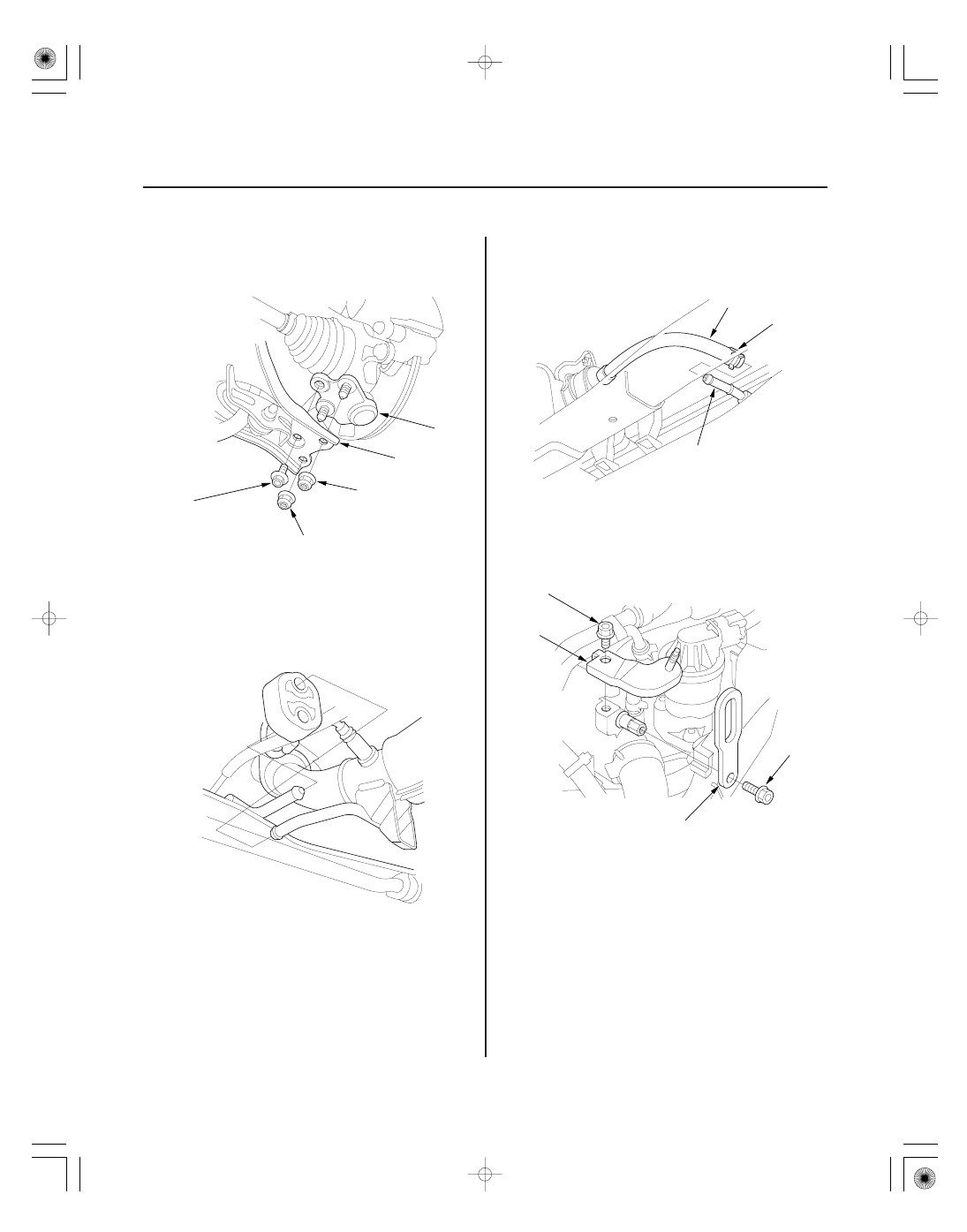

33. Install both of the lower arms (A) to the ball joints

(B), and loosely install new mounting nuts and
bolts.

34. Tighten the nuts and bolts to 59 N·m (6.0 kgf·m,

43 lbf·ft) in the following order; (C), then (D), then
(E).

35. Install the exhaust pipe rubber mount.

36. Connect the ATF cooler hose (A) to the ATF cooler

(B), and secure the hose with the clip (C) (see page
14-253).

37. Remove the engine hanger plate (07AAK-

SNAA120) and the bolt (A), and install the air
cleaner housing mounting bracket (B) on the
engine.

38. Remove the engine hanger.

Replace.

Replace.

Replace.

08/08/21 14:48:47 61SNR030_140_0250
