Acura CSX. Manual - part 289

１４

１５

１６

１７

14-237

A

B

C

A

B

C

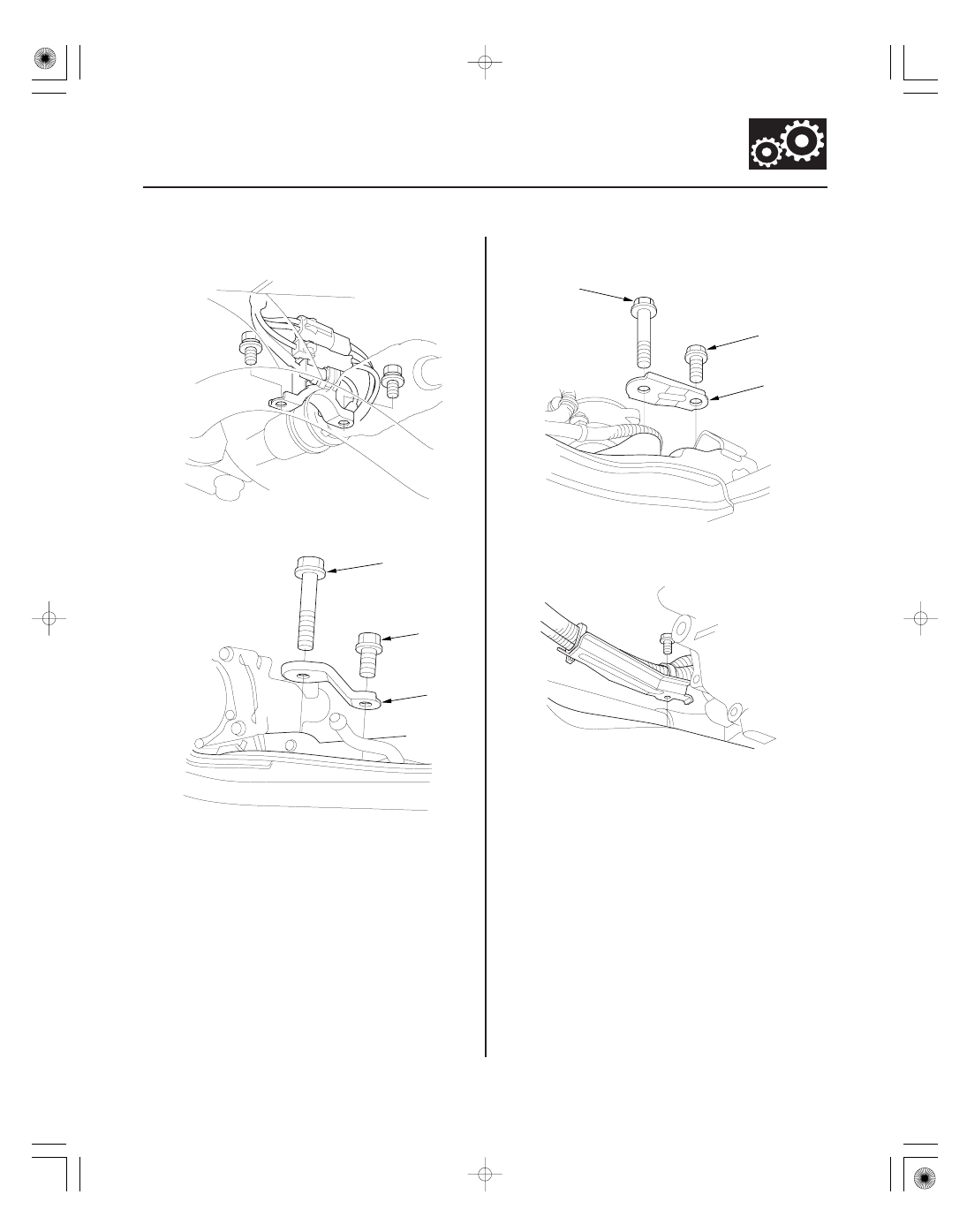

25. Remove the steering gearbox bracket mounting

bolts.

26. Remove the steering gearbox mounting bolt (A),

the stiffener mounting bolt (B), and the stiffener (C).

27. Remove the steering gearbox mounting bolt (A),

the stiffener mounting bolt (B), and the stiffener (C).

28. Remove the bolt securing the harness clamp

bracket.

08/08/21 14:46:56 61SNR030_140_0239

１８

１９

２０

２１

14-238

Automatic Transmission

A

B

C

C

B

A

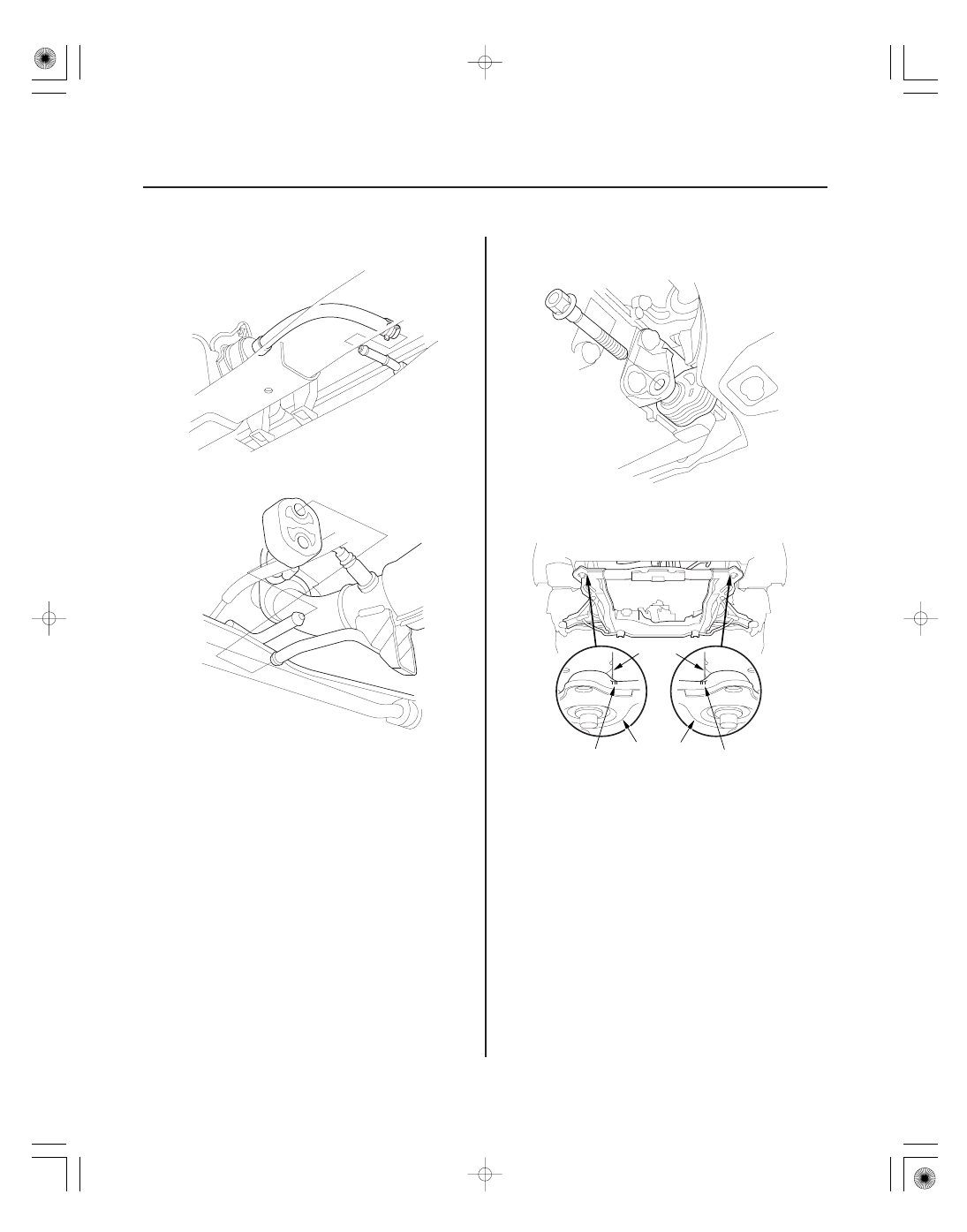

29. Remove the ATF cooler hose from the ATF cooler.

30. Remove the exhaust pipe rubber mount.

31. Remove the lower torque rod bolt.

32. Make appropriate lines (A) on the front subframe

(B) that line up with the edge (C) of the body.

08/08/21 14:46:57 61SNR030_140_0240

２２

２３

２４

２５

14-239

VSB02C000016

A

B

C

A

B

C

D

E

F

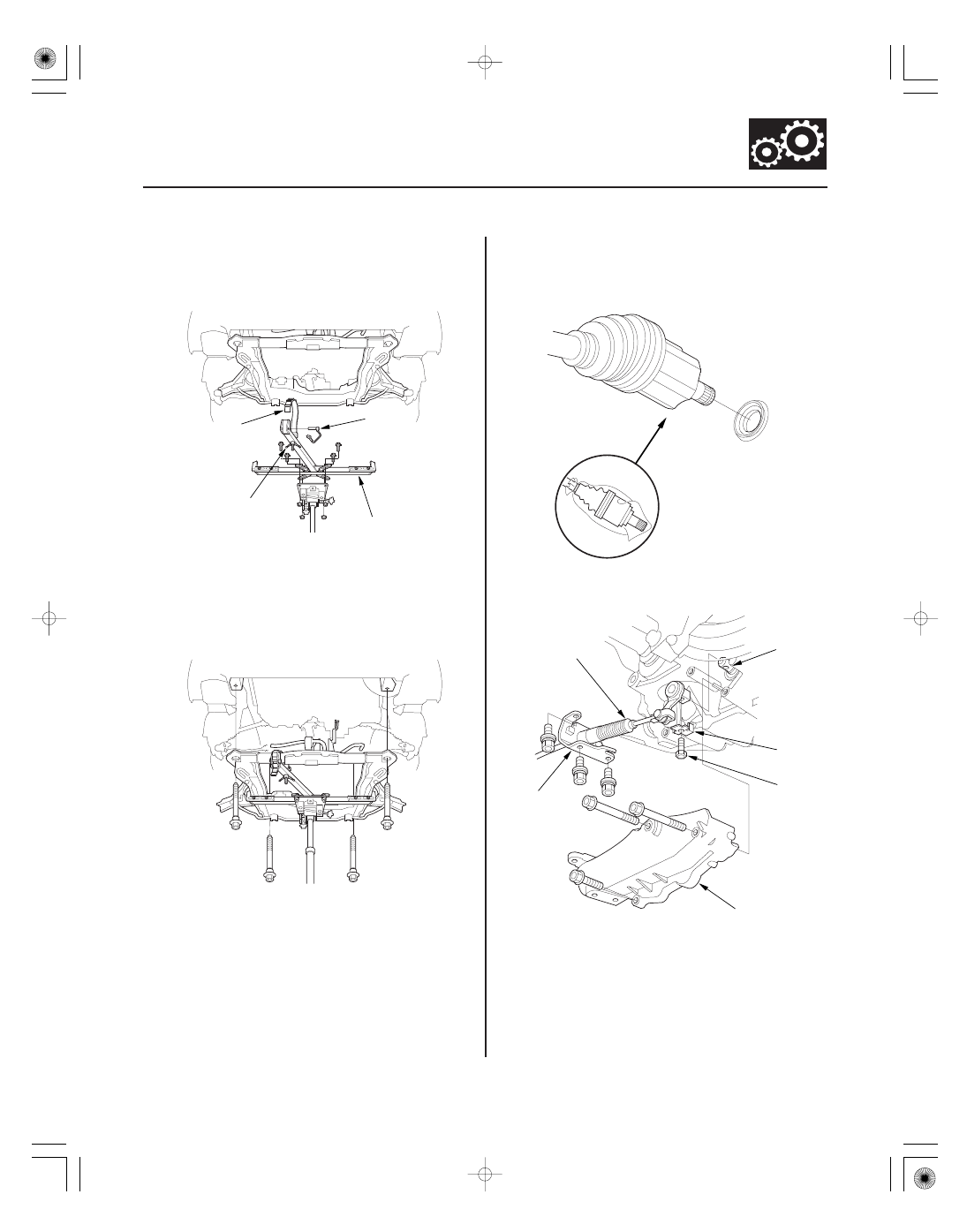

33. Attach the front subframe adapter (VSB02C000016)

to the front subframe by looping the strap (A) over
the front of the front subframe, then secure the
strap with the stop (B), then tighten the wing nut (C).

34. Raise a jack and line up the slots in the arms with

the bolt holes on the corner of the jack base, then
tighten the bolts.

35. Remove the four bolts securing the front subframe,

and lower the front subframe.

36. Secure the steering gearbox to the body with a

rope.

37. Remove the driveshafts from the differential and

the intermediate shaft. Coat all precision machined
surfaces with clean engine oil, then put plastic bags
over the driveshaft ends.

38. Remove the three bolts securing the shift cable

holder (A), then remove the shift cable cover (B).

39. Pry up the lock tab of the lock washer (C), and

remove the lock bolt (D) and the lock washer, then
separate the shift cable (E) from the selector control
shaft (F). Do not bend the shift cable excessively.

08/08/21 14:48:40 61SNR030_140_0241

２６

２７

２８

２９

14-240

Automatic Transmission

A

B

A

B

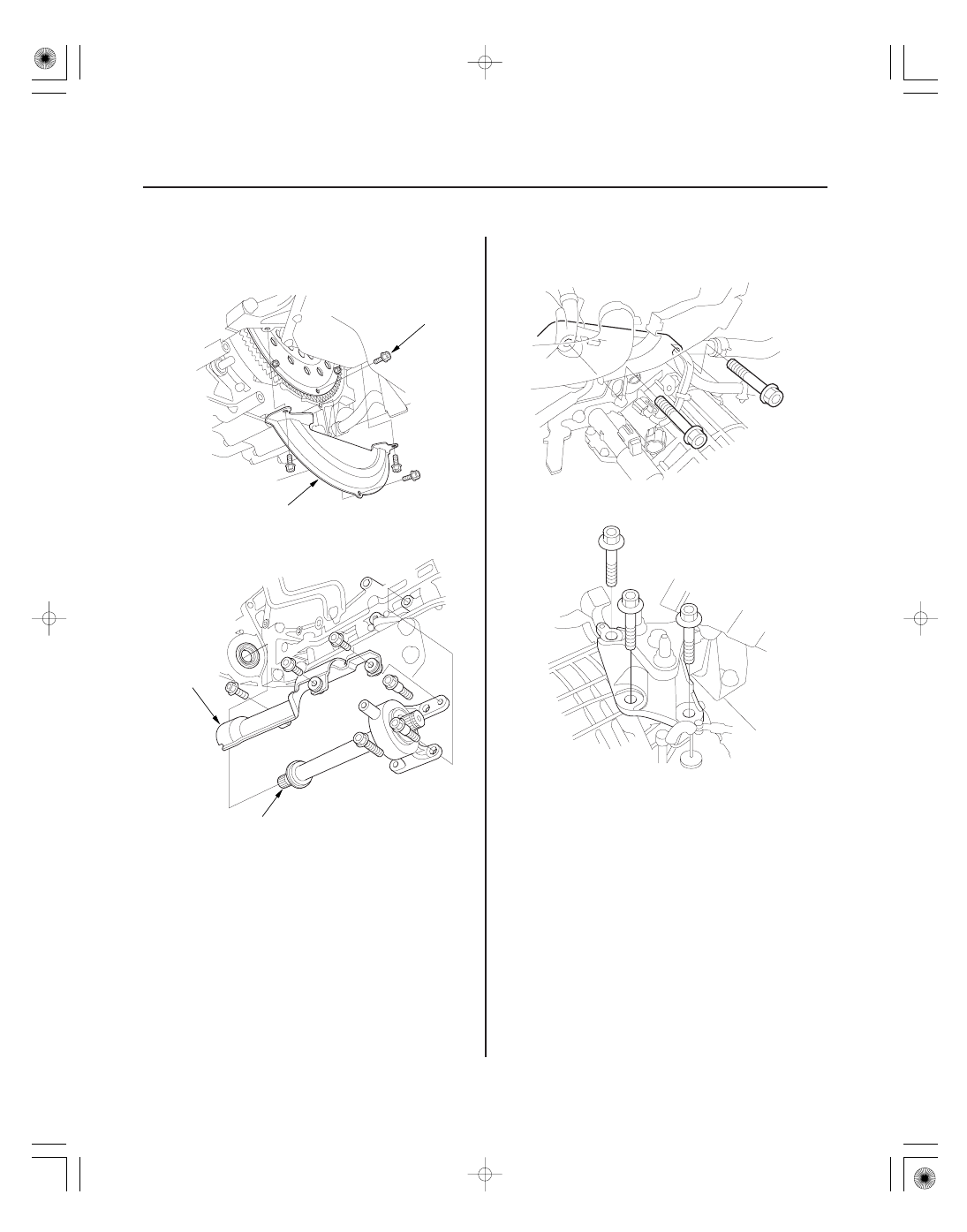

40. Remove the torque converter cover (A), and

remove the drive plate bolts (B) (8) while rotating
the crankshaft pulley.

41. Remove the intermediate shaft cover (A).

42. Remove the intermediate shaft (B). Coat all

precision finished surfaces with clean engine oil,
then tie the plastic bags over the intermediate shaft
ends.

43. Remove the upper transmission housing mounting

bolts.

44. Remove the transmission mount bracket bolts.

08/08/21 14:48:41 61SNR030_140_0242
