Special Tools Required

13-14

Manual Transmission

Transmission Installation

A

A

A

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 9 lbf·ft)

• Engine hanger adapter VSB02C000015
• 2006 Civic engine hanger VSB02C000025
• Engine support hanger, A and Reds AAR-T1256
• Front subframe adapter VSB02C000016
These special tools are available through the Acura
Canada Technical Tools Department; FAX
866-398-8665/e-mail: ch_technicaltools

ch.honda.com

NOTE: Use fender covers to avoid damaging painted
surfaces.

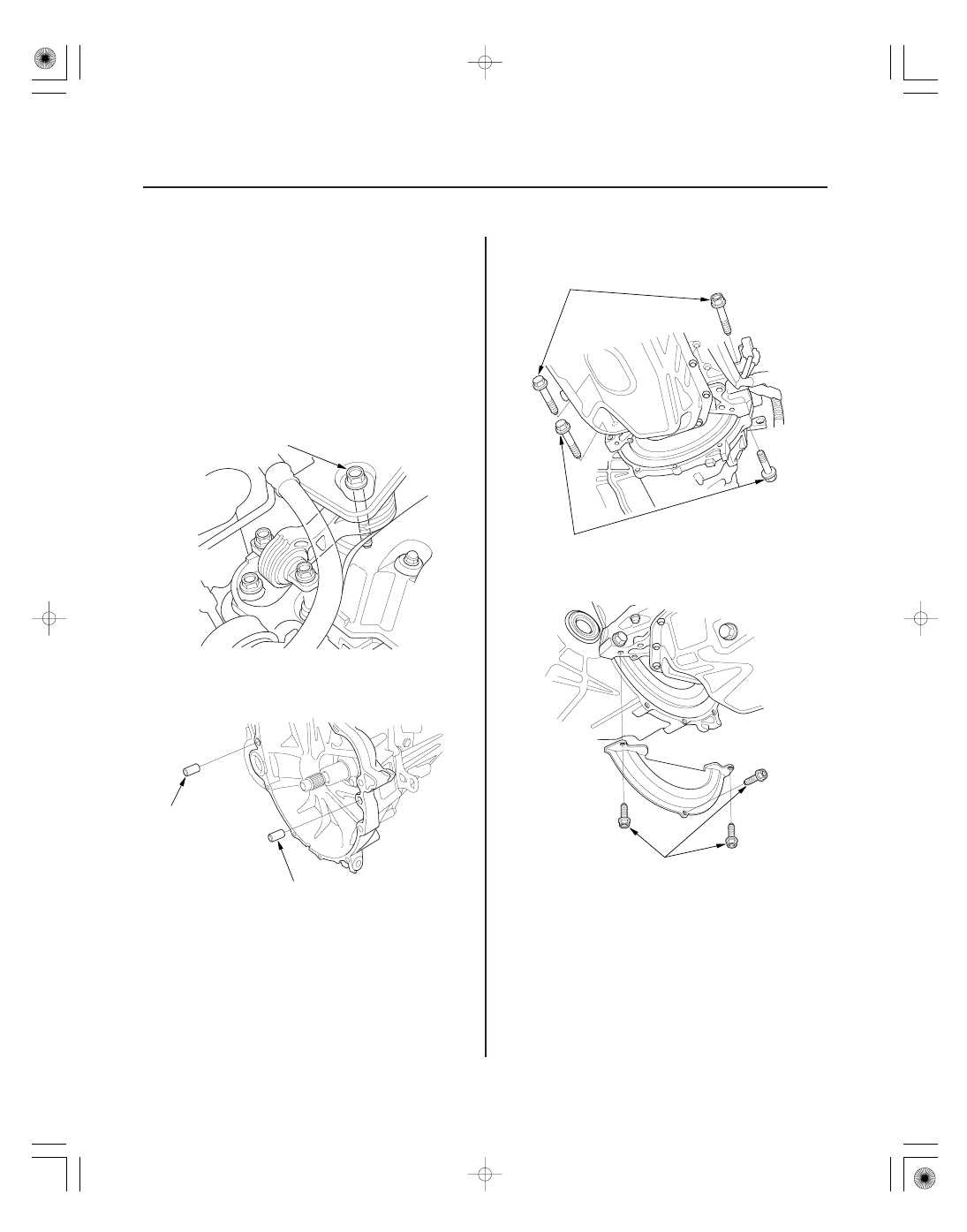

1. Loosen the upper torque rod mounting bolt (A).

2. Made sure that the two dowel pins (A) are installed

in the clutch housing.

3. Check the release fork and the release bearing, and

reinstall them with the appropriate grease
(see page 12-24).

4. Place the transmission on the transmission jack,

and raise it to the engine level.

5. Install the transmission mounting bolts.

6. Install the clutch cover.

7. Install the intermediate shaft (see page 16-27).

8. Install the driveshafts inboard joint (see step 6 on

page 16-21).

08/08/21 14:44:25 61SNR030_130_0016

０５

０６

０１

13-15

VSB02C000016

B
14 x 1.5 mm
103 N·m
(10.5 kgf·m, 76 lbf·ft)

B
14 x 1.5 mm
103 N·m
(10.5 kgf·m, 76 lbf·ft)

A

A

B

B

A

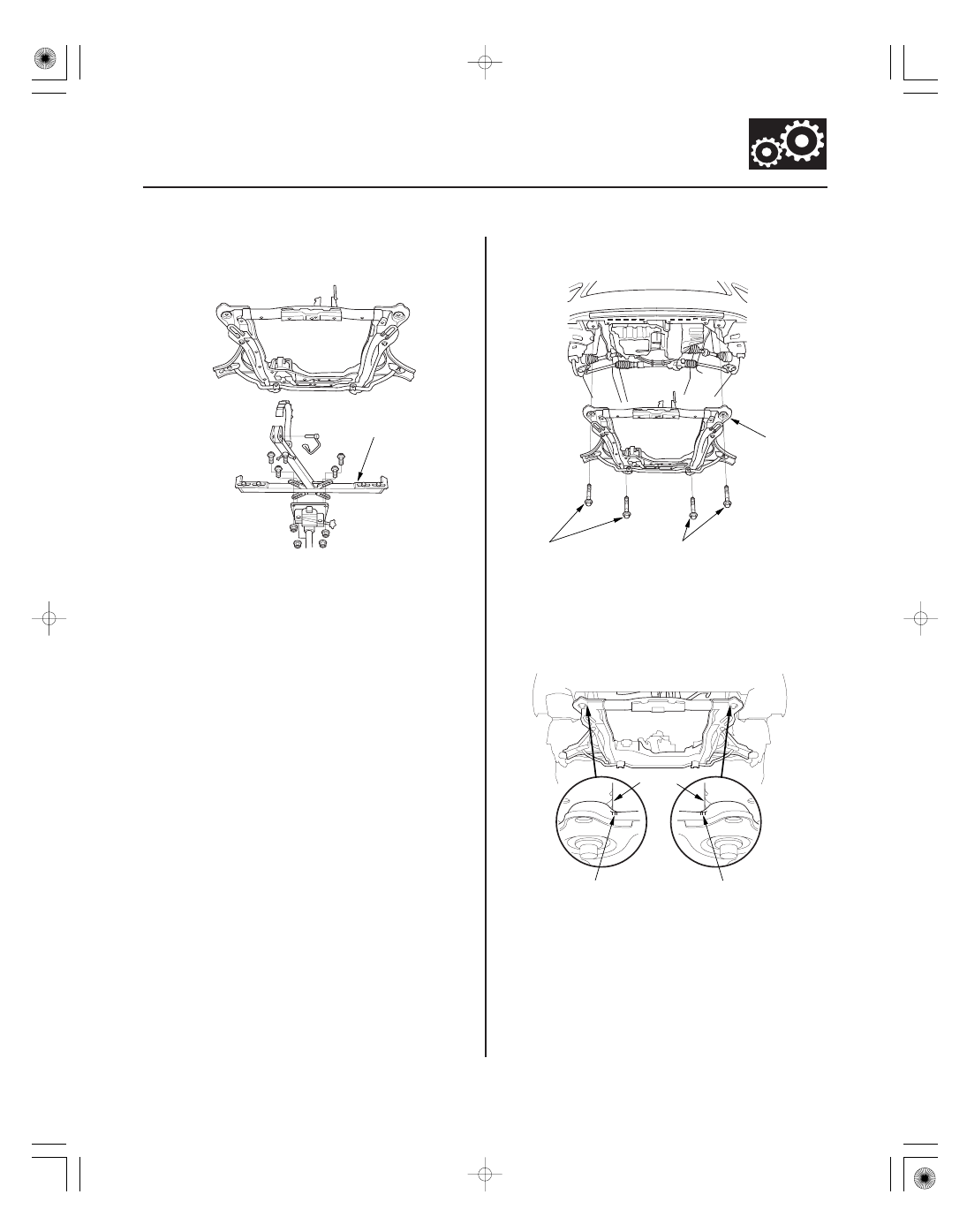

9. Support the front subframe with the subframe

adapter (VSB02C000016) and a jack.

10. Install the front subframe (A). Loosely install new

subframe mounting bolts (B).

11. Align the front subframe reference marks (A) to the

body (B), as noted during removal. Tighten the
front subframe mounting bolts to the specified
torque.

Replace.

Replace.

08/08/21 14:44:26 61SNR030_130_0017

０２

０３

０２

０５

13-16

Manual Transmission

14 x 1.5 mm
88 N·m
(9.0 kgf·m,
65 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 55 lbf·ft)

A

A

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

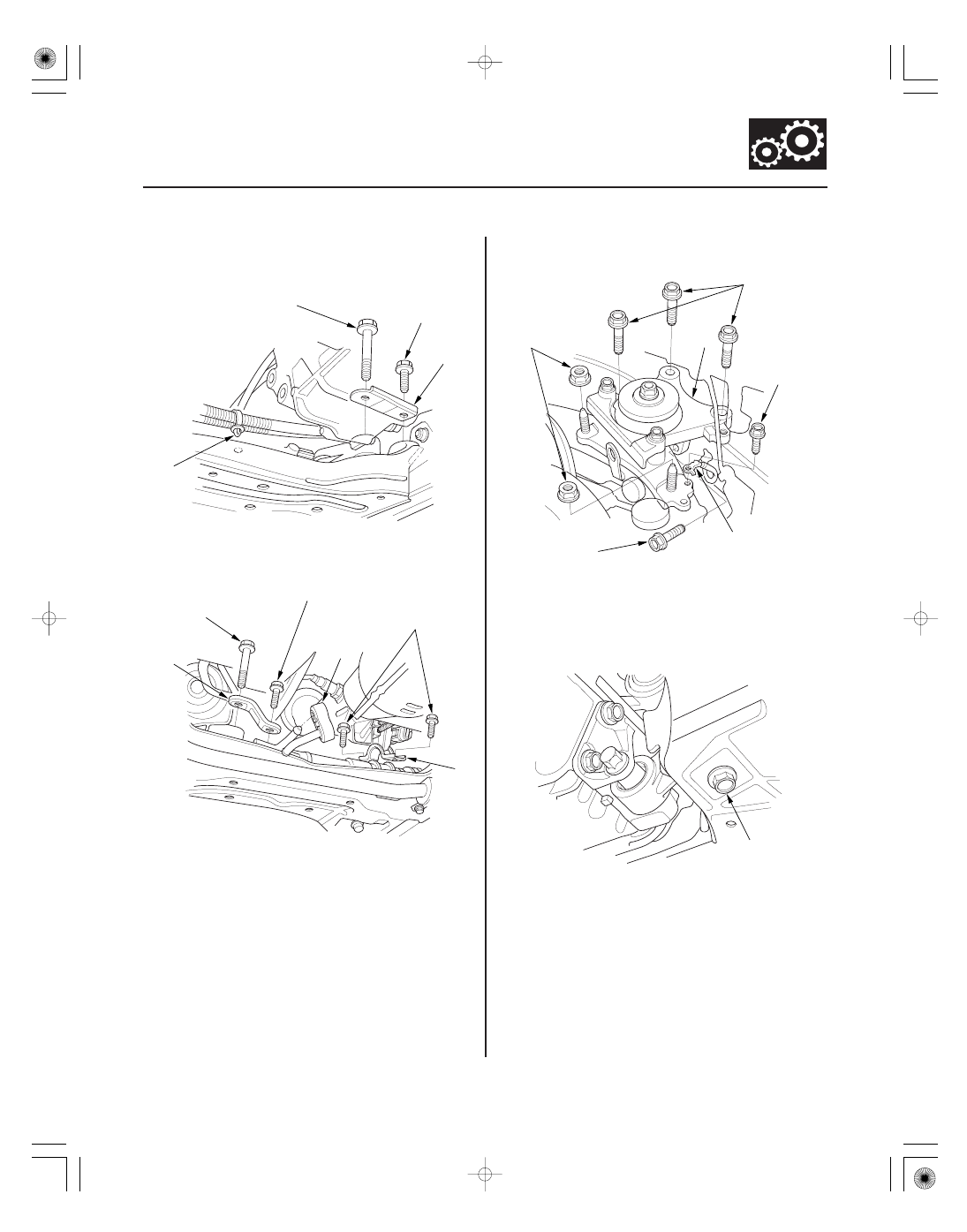

12. Install a new lower torque rod bracket mounting

bolt.

13. Install the front engine mount bracket (A) on the

transmission and the engine with new bolts.

14. Loosely tighten a new front engine mount

mounting bolt (A), then attach the lower radiator
hose to the front engine mount bracket.

15. Install new middle subframe mounting bolts.

Replace.

Replace.

Replace.

Replace.

08/08/21 14:44:26 61SNR030_130_0018

１２

１３

＊０９

＊０４

13-17

A

B

10 x 1.25 mm
54 N·m
(5.5 kgf·m,
40 lbf·ft)

10 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

A

B

C

10 x 1.25 mm
59 N·m
(6.0 kgf·m, 43 lbf·ft)

10 x 1.25 mm
54 N·m
(5.5 kgf·m,
40 lbf·ft)

10 x 1.25 mm
38 N·m
(3.9 kgf·m,
28 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m,
55 lbf·ft)

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m,
55 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 55 lbf·ft)

B

A

A
14 x 1.5 mm
93 N·m
(9.5 kgf·m,
69 lbf·ft)

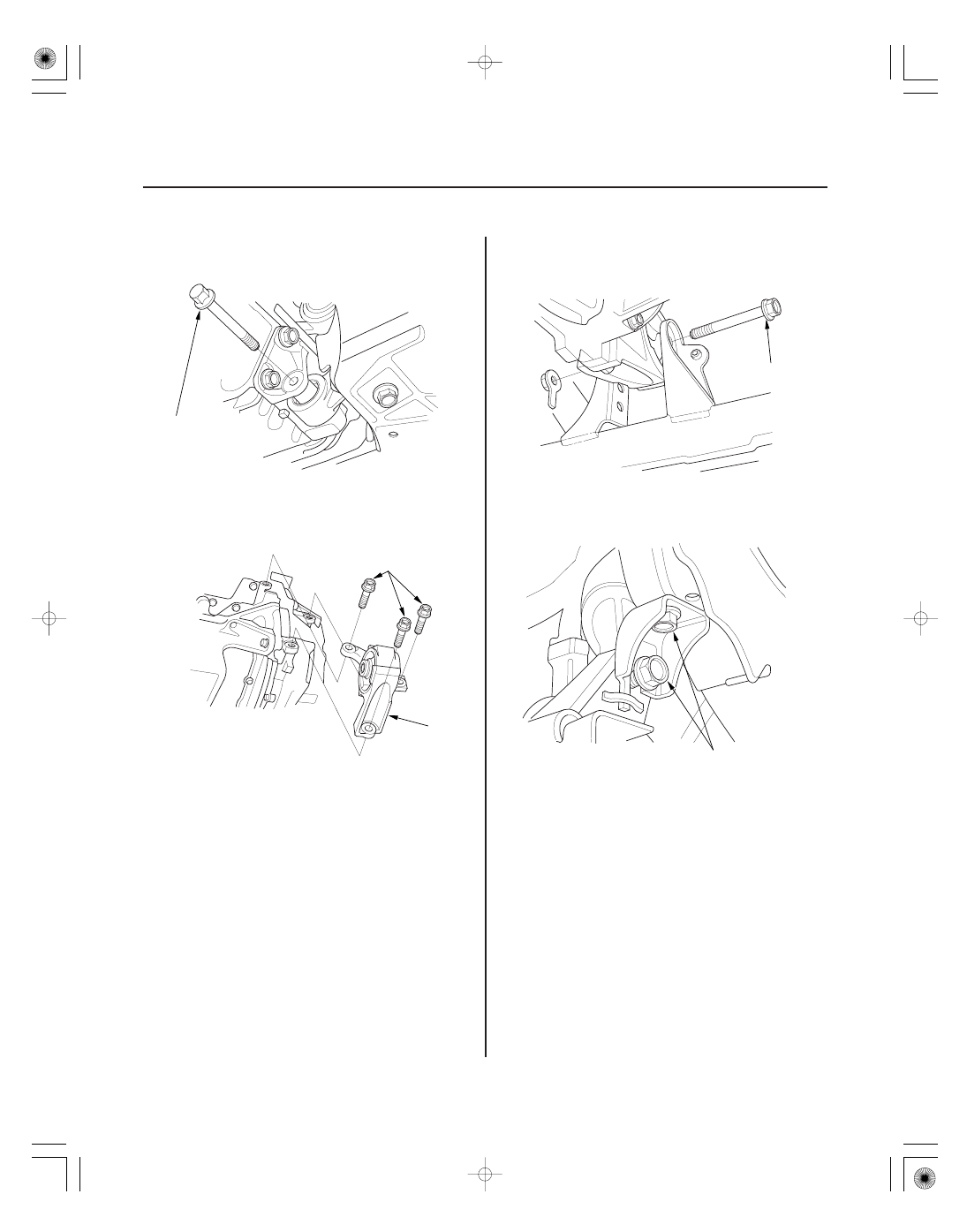

16. Install the steering gearbox stiffener plate (A) and

the harness clip (B).

17. Install the stiffener plate (A) and the mounting

bracket (B). Connect the exhaust mounting rubber
(C).

18. Connect the lower ball joint and the lower arm (see

step 8 on page 16-21).

19. Lower the vehicle on the lift.

20. Install the transmission mount bracket (A), and

connect the ground cable (B).

21. Raise the vehicle on the lift.

22. Loosen and retighten the lower torque rod

mounting bolt (A).

23. Refill the transmission with the recommended

transmission fluid (see page 13-5).

24. Lower the vehicle on the lift.

Replace.

Replace.

Replace.
