13-6

Manual Transmission

Back-up Light Switch Test

A

BACK-UP LIGHT SWITCH 2P CONNECTOR

A
29 N·m
(3.0 kgf·m,
22 lbf·ft)

B

BACK-UP LIGHT SWITCH 2P CONNECTOR

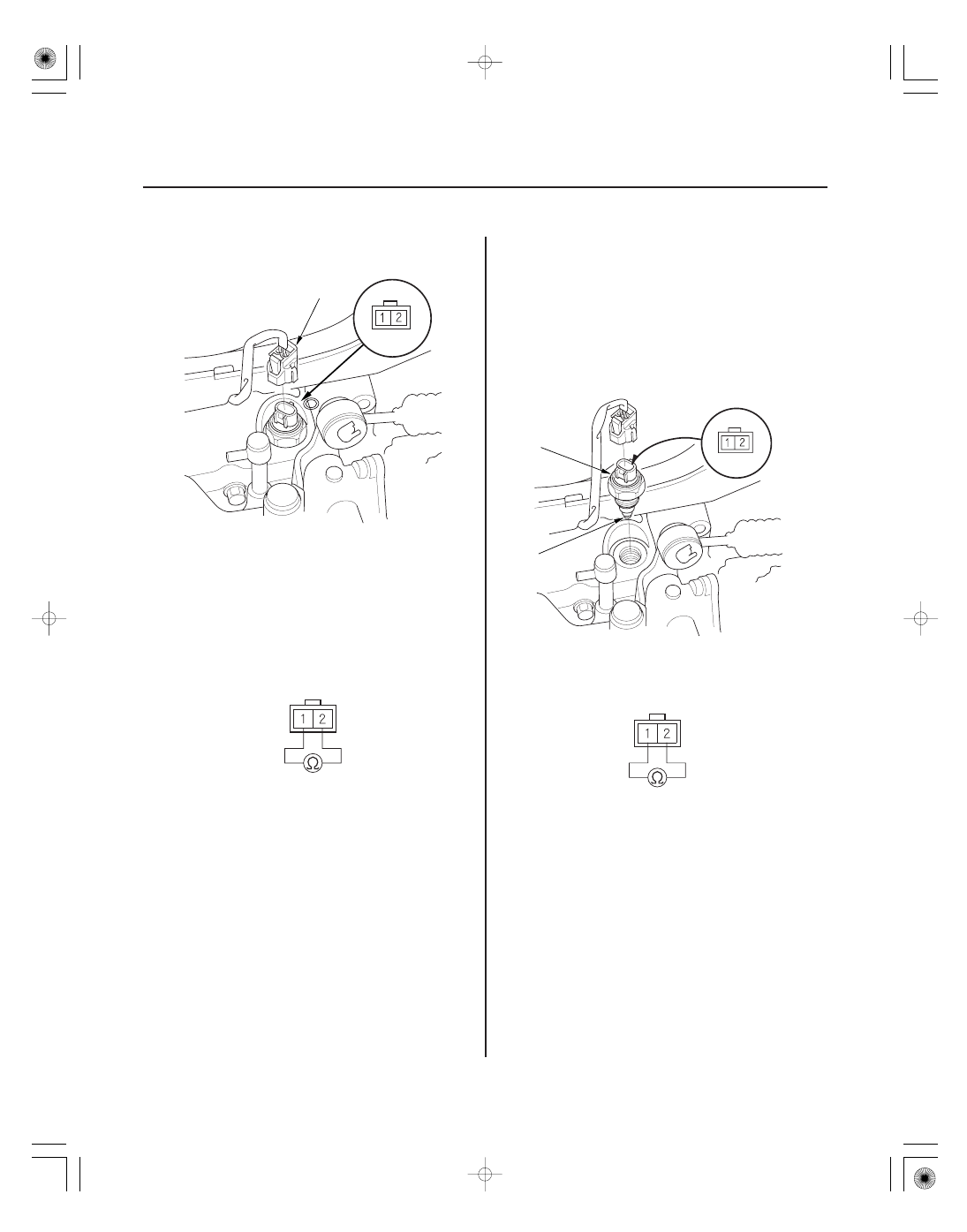

1. Disconnect the back-up light switch 2P connector

(A).

2. Check for continuity between back-up light switch

2P connector terminals No. 1 and No. 2. There
should be continuity only when the shift lever is in
reverse.

• If the test result is OK, go to step 5.
• If the test result is faulty, go to step 3.

3. Remove the back-up light switch (A). Check for

continuity between back-up light switch 2P
connector terminals No. 1 and No. 2. There should
be continuity when the actuator (B) is pressed, and
no continuity when the actuator is released.

• If the test result is OK, check the reverse shift

mechanism in the transmission.

• If the test result is faulty, replace the back-up light

switch.

4. Apply liquid gasket (08C70-K0230M, 08C70-

K0334M, or 08C70-X0331S) to the threads of the
back-up light switch, and install it on the
transmission housing.

5. Connect the back-up light switch 2P connector.

Terminal side of male terminals

Terminal side of male terminals

08/08/21 14:44:18 61SNR030_130_0008

＃

＠

０１

０２

０３

ＳＮＲ９ＡＡ８Ｅ３４１５０１０００００ＫＡＡＴ００

Special Tools Required

13-7

Transmission Removal

A

B

C

D

A

A

B

A

B

C

• Engine hanger adapter VSB02C000015
• 2006 Civic engine hanger VSB02C000025
• Engine support hanger, A and Reds AAR-T1256
• Front subframe adapter VSB02C000016
These special tools are available through the Acura
Canada Technical Tools Department; FAX
866-398-8665/e-mail: ch_technicaltools

ch.honda.com

NOTE: Use fender covers to avoid damaging painted
surfaces.

1. Do the battery removal procedure (see page 22-69).

2. Remove the cowl cover and the under-cowl panel

(see page 20-163).

3. Remove the air cleaner assembly (see page 11-345).

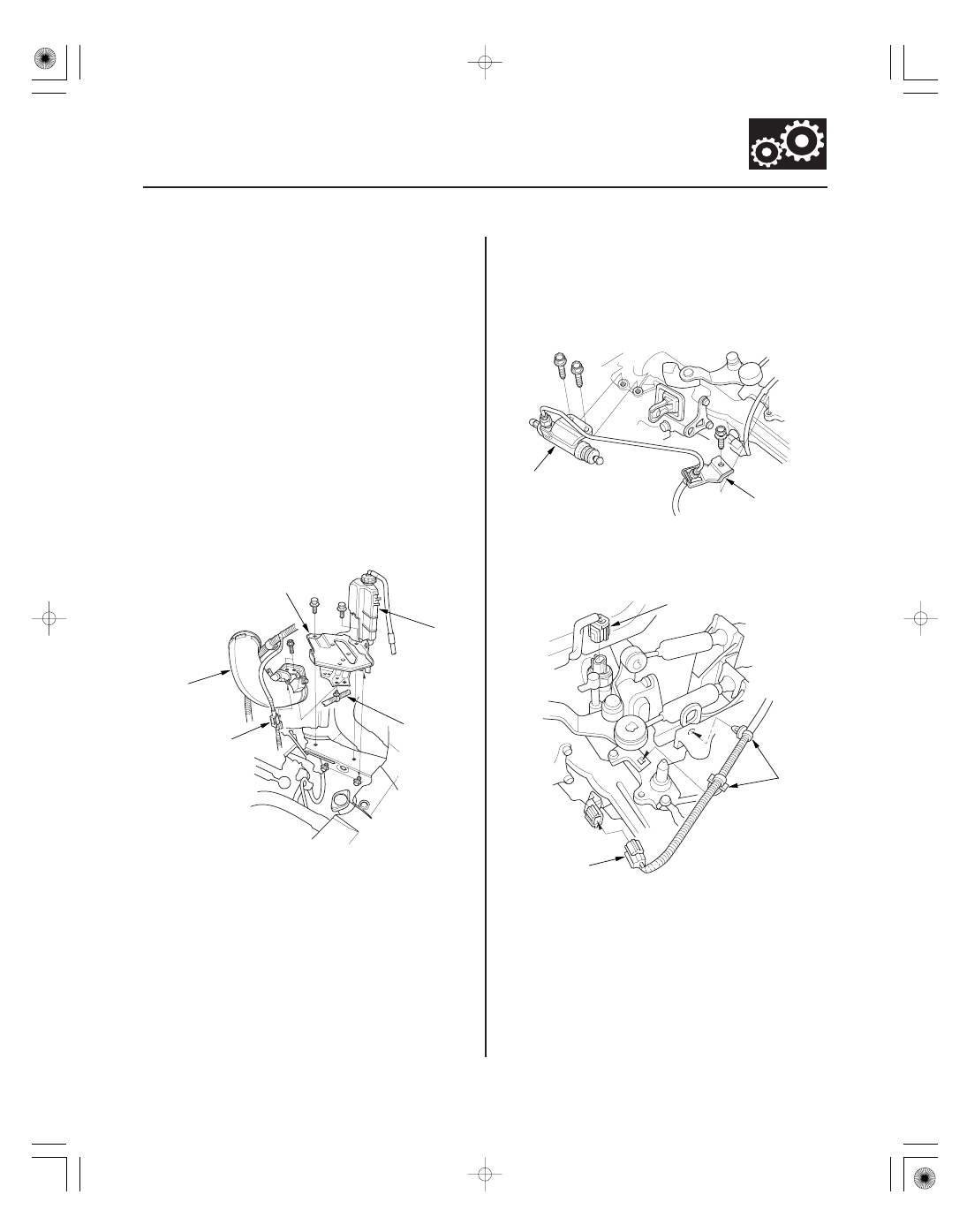

4. Remove the harness clips (A) and the intake air

duct (B), then remove the battery base (C) with the
coolant reservoir (D).

5. Remove the clutch line bracket (A), then carefully

move the slave cylinder (B) out of the way to avoid
bending the clutch line.

NOTE: Do not press the clutch pedal after the slave
cylinder has been moved.

6. Disconnect the back-up light switch connector (A),

the output shaft (countershaft) speed sensor
connector (B), and the harness clips (C).

08/08/21 14:44:19 61SNR030_130_0009

＊０１

＊０２

０５

０６

’06 model

’07-09 models

13-8

Manual Transmission

C

A

A

D

D

C

B

D

D

A

B

C

A

A

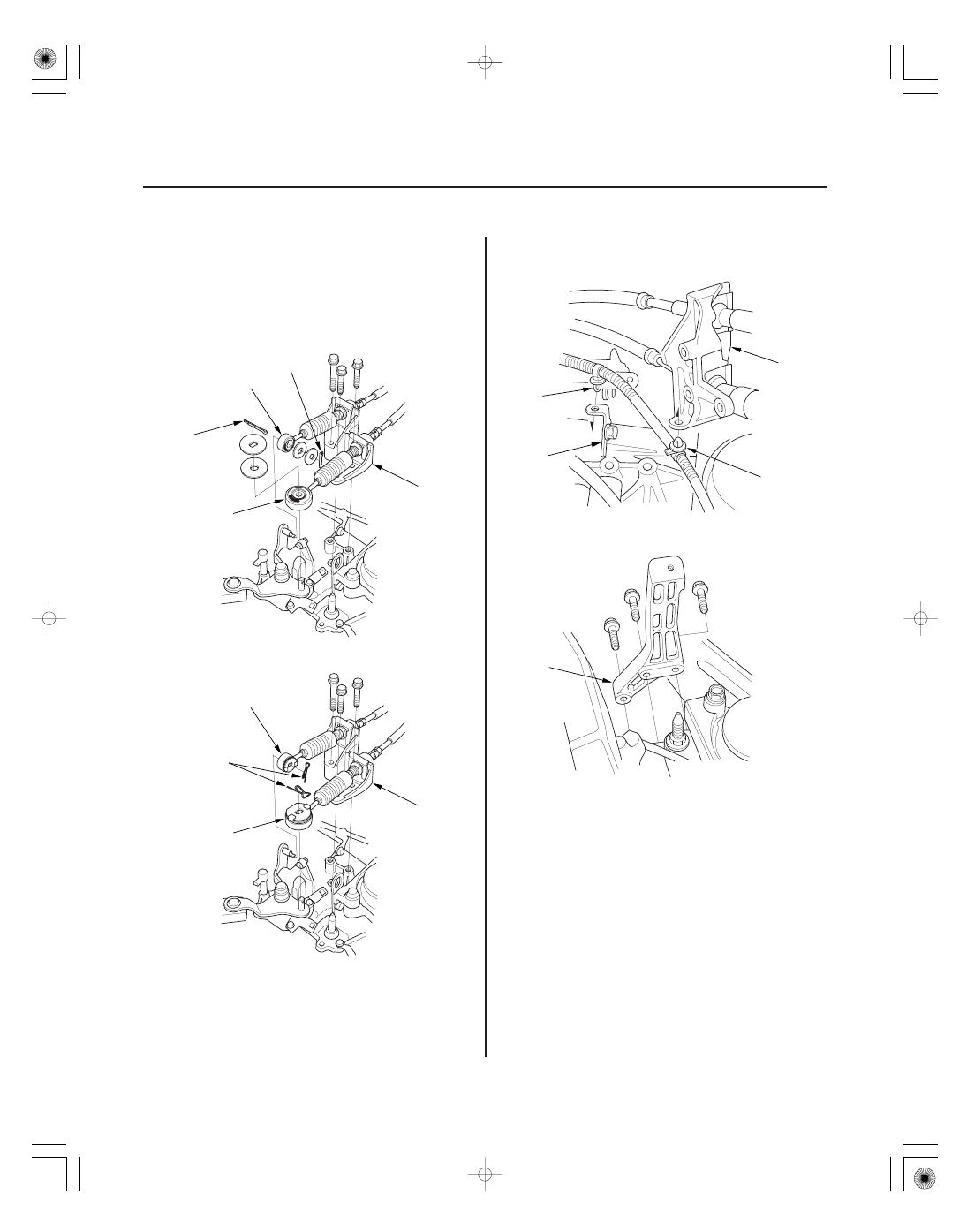

7. Remove the cotter pins (A) or the lock pins (B) and

the shift cable bracket (C), then disconnect the shift
cables (D) from the change lever assembly.
Carefully remove both cables and the bracket
together to avoid bending the cables.

8. Remove the harness clips (A) from the clutch cable

bracket (B) and the harness bracket (C).

9. Remove the air cleaner housing bracket (A).

08/08/21 14:44:20 61SNR030_130_0010

＊０３

＊０４

０３

１０

13-9

A

B

C

VSB02C000015

VSB02C000025

AAR-T1256

A

D

B

C

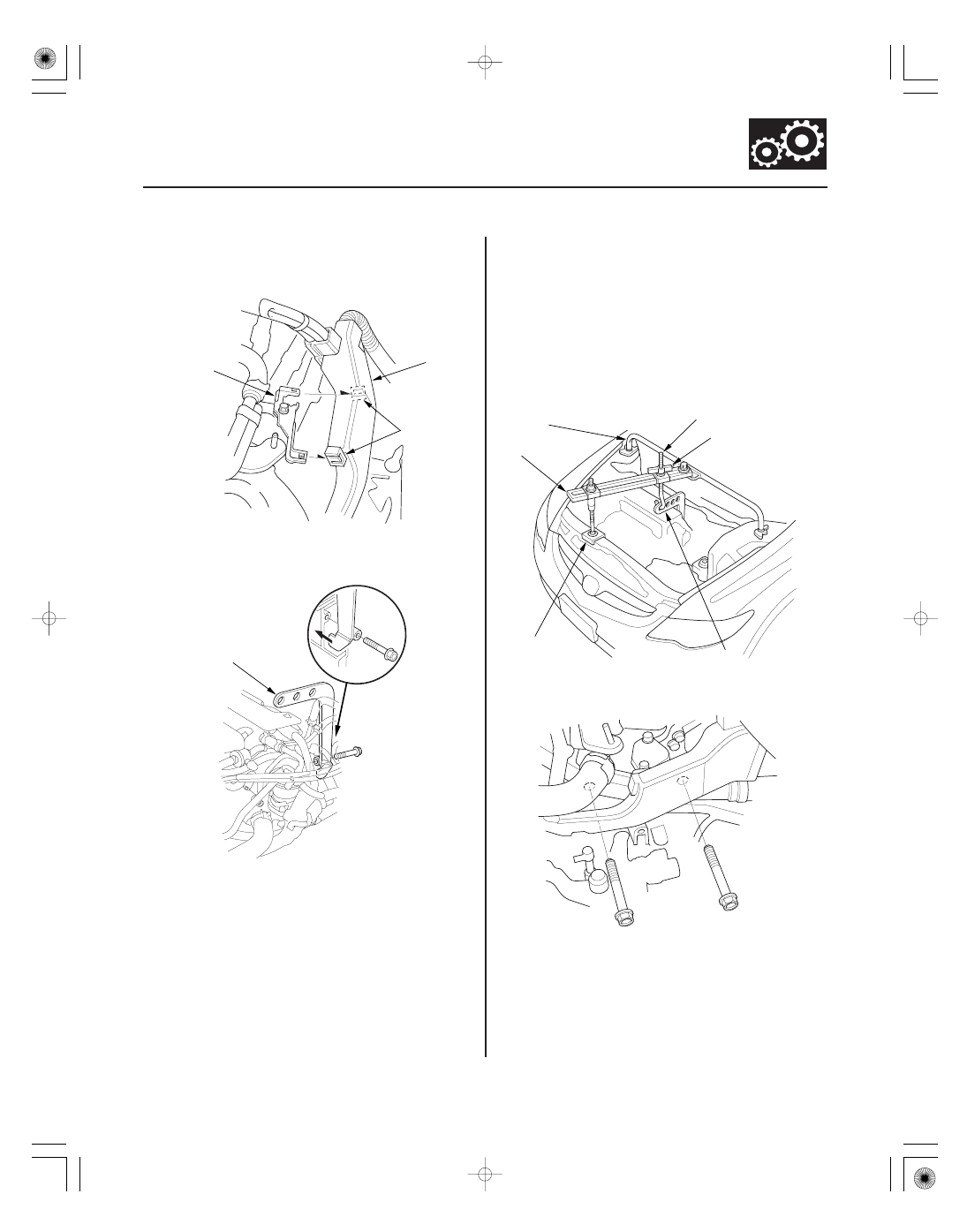

10. Remove the engine wire harness cover (A) by

lifting up on the lock tab (B), then slide the harness
cover forward off the bracket (C).

11. Attach the engine hanger adapter (VSB02C000015)

to the threaded holes in the cylinder head.

12. Install the front leg assembly (A), the hook (B), and

the wingnut (C) from an A and Reds engine support
hanger (AAR-T1256) onto the 2006 Civic engine
hanger (VSB02C000025). Carefully position the
engine hanger on the vehicle, and attach the hook
to the forward hole in the engine hanger adapter
(D). Tighten the wingnut by hand to lift and support
the engine/transmission assembly.

NOTE: Use care when working around the
windshield.

13. Remove the two upper transmission mounting

bolts.

08/08/21 14:44:21 61SNR030_130_0011
