Автоматическая коробка передач

91

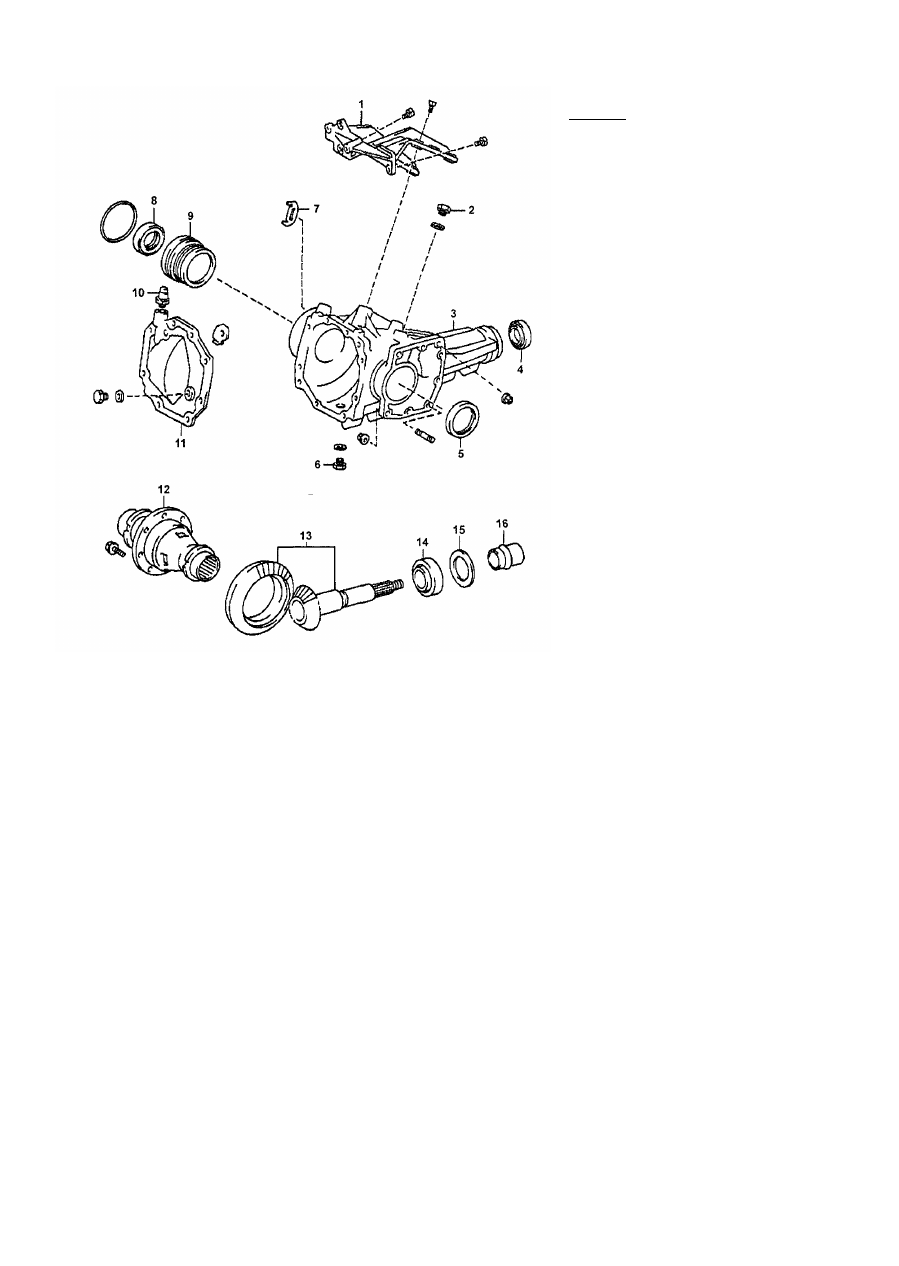

Раздаточная коробка. 1 - кронштейн, 2 - пробка заливного отверстия,

3 - картер раздаточной коробки, 4 - сальник фланца карданного вала,

5 - сальник левого приводного вала, 6 - пробка сливного отверстия,

7 - стопор, 8 - сальник правого приводного вала, 9 - втулка подшипника,

10 - сапун, 11 - крышка раздаточной коробки, 12 - корпус ведущей шестер­

ни главной передачи раздаточной коробки, 13 - главная передача разда­

точной коробки, 14 - подшипник ведомой шестерни главной передачи

раздаточной коробки, 15 - регулировочная шайба, 16 - втулка.

Раздаточная коробка

Внимание: во избежание повреждения

элементов трансмиссии для моделей

4WD запрещена буксировка методом

частичной погрузки (поднятием

только одной из осей автомобиля).

Модели 4WD имеют автоматически

подключаемый полный привод, так

называемый "V Flex Full time 4WD"

(система без межосевого дифферен­

циала). Подключение заднего моста

осуществляется при помощи вязкост­

ной муфты, установленной на кардан­

ном валу.
Подключение заднего моста происхо­

дит в случае, если частота вращения

карданного вала отличается от часто­

ты вращения вала редуктора заднего

моста (например, при пробуксовке од­

ного из передних колес). Однако сле­

дует учитывать, что вязкостная муфта

не обеспечивает 100%ную блокировку

и срабатывание муфты происходит с

небольшой задержкой по времени.

92

Карданный вал (модели 4WD)

Снятие

1. Отсоедините опору трубы системы

выпуска.
2. Отсоедините передний карданный

вал.

а) Нанесите установочные метки на

оба фланца.

б) Отверните гайки, снимите болты

и шайбы.

в) Снимите передний карданный вал

в сборе.

Примечание: не повредите сальник.

3 Снимите промежуточный и задний

карданные валы.
Примечание: нанесите установочные

метки на оба фланца

4. Отсоедините промежуточный кар­

данный вал от заднего карданного вала.

Примечание: нанесите установочные

метки на оба фланца.

Проверка

1. Проверьте биение карданного вала.

Максимальное биение 0,8 мм

2. Проверьте осевой зазор подшипни­

ков крестовины, поворачивая рукой

вилку и удерживая карданный вал.

4. Проверьте, что шарнир соедини­

тельной муфты двигается плавно, без

заеданий и чрезмерного люфта. Про­

верьте отсутствие повреждений и уте­

чек смазки на соединительной муфте.

В случае обнаружения неисправно­

стей или повреждений замените со­

единительную муфту.

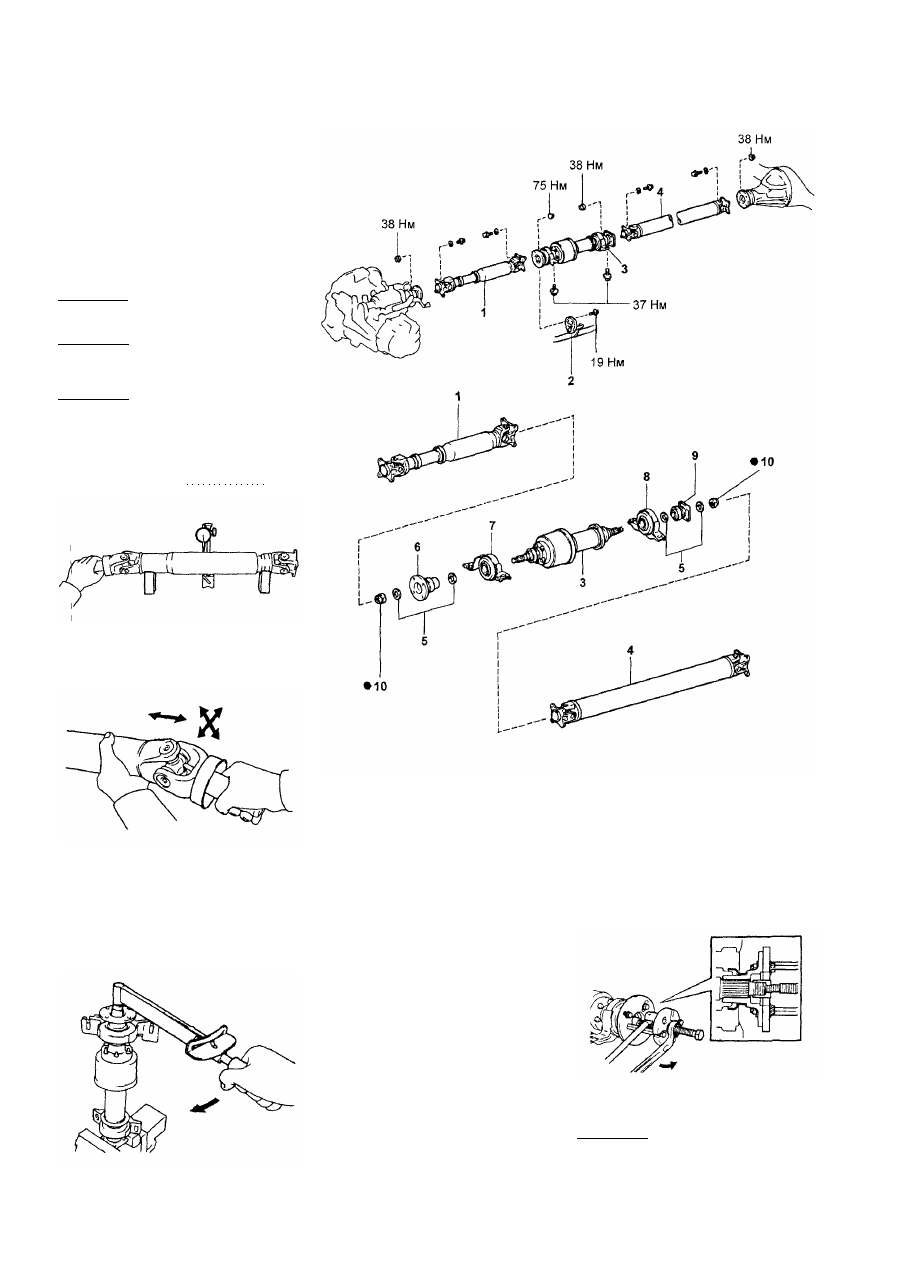

Карданный вал. 1 - передний карданный вал, 2 - опора трубы системы

выпуска, 3 - промежуточный карданный вал в сборе с вязкостной муф­

той, 4 - задний карданный вал, 5 - пластинчатая шайба, 6 - передний фла­

нец промежуточного вала, 7 - передний  о п о р н ы й подшипник, 8 - задний

опорный подшипник, 9 - задний  ф л а н е ц промежуточного вала, 10 - гайка

ф л а н ц а (процедуру затяжки см. б  р а з д е л е "Сборка").

Разборка

1. Снимите передний опорный под­

шипник.

а) Используя молоток и зубило, ос­

вободите законтренную часть гайки.

б) Удерживая передний фланец, от­

верните гайку и снимите пластинча­

тую шайбу.

д) Снимите опорный подшипник и

пластинчатую шайбу.

2. Снимите задний опорный подшипник.
Примечание снятие заднего опорно­
го подшипника производите анало­
гично переднему.

в) Нанесите установочные метки на

фланец и вал.

г) Используя съемник, снимите

фланец.

Карданный вал (модели 4WD) 93

3. Проверка опорного подшипника.

а) Вращайте подшипник руками, при­

кладывая к нему усилие в направле­

нии вращения. Убедитесь, что под­

шипник двигается плавно, без за­

еданий.
б) Проверьте, что сальники не по­

вреждены.

Сборка

1. Установите передний опорный под­

шипник.

а) Установите опорный подшипник

на промежуточный вал, как показано

на рисунке.

Передний опорный подшипник.

Задний опорный подшипник.

д) Ослабьте гайку.
е) Затяните гайку снова.

Момент затяжки 69 Н-м

ж) Используя молоток и зубило, за­

контрите гайку.

2. Установите задний опорный под­

шипник.
Примечание: установку заднего

опорного подшипника производите

аналогично переднему.

Установка

1. Подсоедините промежуточный и

задний карданные валы.

2. Временно установите опорные

подшипники.
3. Установите задний карданный вал.

а) Совместите установочные метки

на фланцах и подсоедините вал, за­

крепив его четырьмя болтами, шай­

бами и гайками.
б) Затяните болты и гайки.

Момент затяжки 38 Н-м

4. Установите передний карданный вал.

а) Совместите установочные метки

на фланцах.

б) Установите передний карданный

вал совместив установочные метки

на фланцах.
в) Установите и затяните болты кре­

пления вала к раздаточной коробке.

Момент затяжки 38 Н-м

г) Затяните болты крепления перед­

него вала к промежуточному.

Момент затяжки 75 Н-м

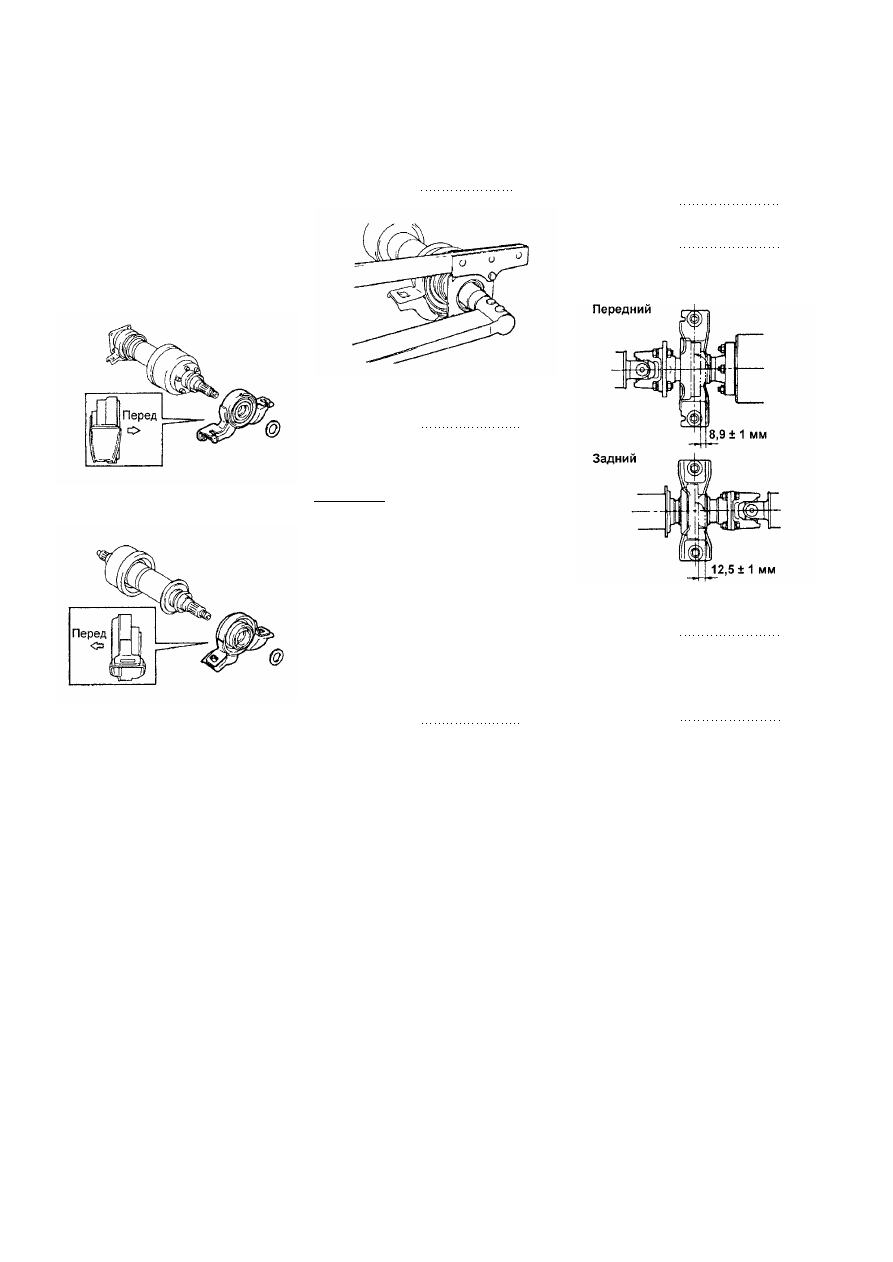

5. На незагруженном автомобиле ус­

тановите опорные подшипники, как

показано на рисунке.

б) Затяните болты крепления под­

шипников к кузову.

Момент затяжки 37 Н-м

в) Проверьте, что центральная ли­

ния кронштейна перпендикулярна

оси карданного вала.

6. Подсоедините опору трубы системы

выпуска.
Момент затяжки 19 Н-м

б) Установите пластинчатую шайбу.

в) Совместите установочные метки

на фланце и вале и установите

фланец.

г) Удерживая фланец, установите

подшипник на место, закрепив его

новой гайкой с шайбой.

Момент затяжки 182 Н-м

94

Редуктор заднего моста (модели 4WD)

Проверка биения

соединительного фланца

1. Установите индикатор, как показано

на рисунке, и измерьте осевое биение

соединительного фланца.
Максимально допустимое
биение 0,1 мм

2. Измерьте торцевое биение фланца,
как показано на рисунке.
Максимально допустимое
биение 0,1 мм

Замена переднего

сальника

1. Снимите соединительный фланец.

а) С помощью зубила и молотка

расконтрите гайку.

б) Удерживая фланец специнстру­

ментом, отверните гайку и снимите

шайбу.

в) Используя специнструмент, сни­

мите соединительный фланец.

2. Снимите пыльник.

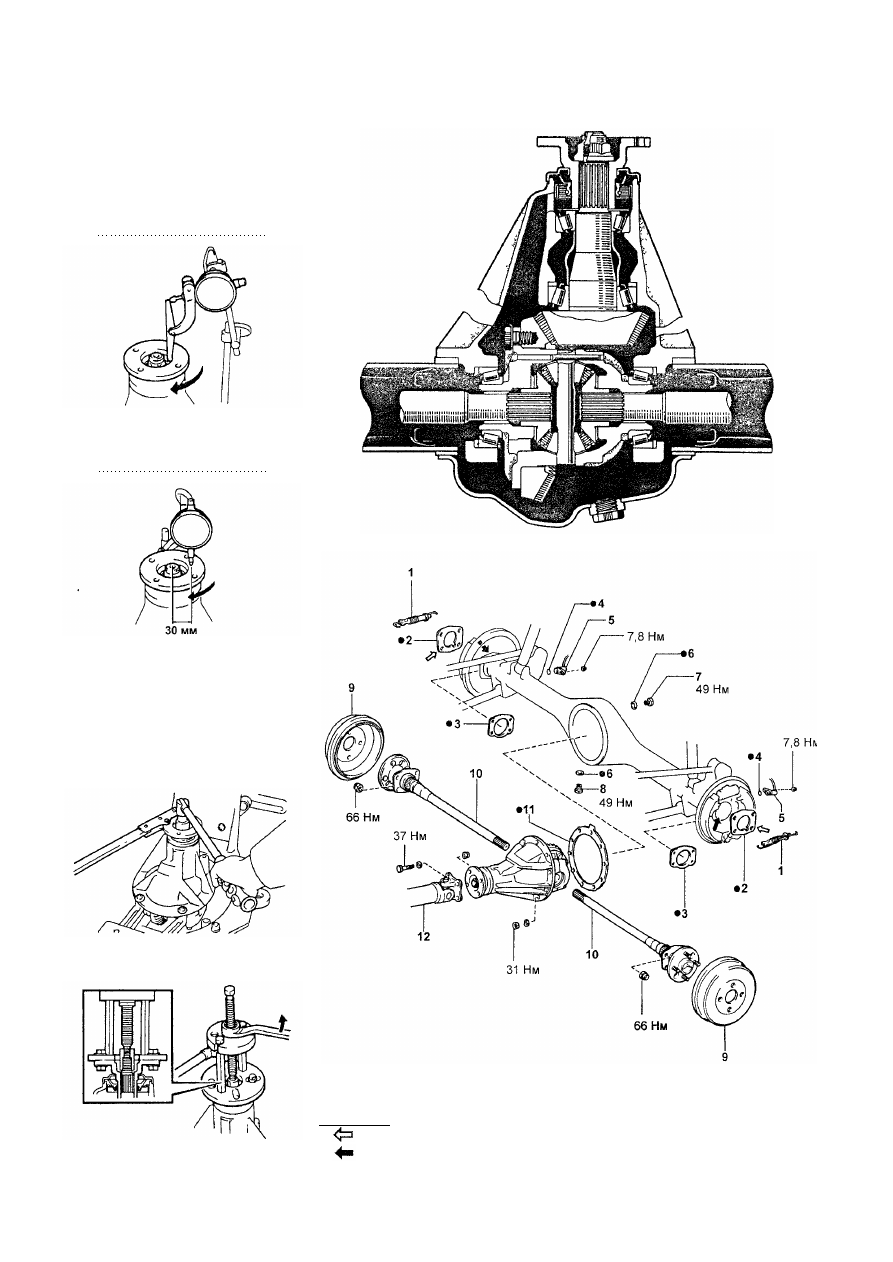

Снятие редуктора заднего моста. 1 - регулятор, 2, 3, 6, 11 - прокладка, 4 - коль­
цевое уплотнение, 5 - датчик частоты вращения, 7 - заливная пробка, 8 - слив­
ная пробка, 9 -тормозной барабан, 10 - полуось, 12 - задний карданный вал.
Примечание: при сборке на поверхности, указанные стрелками, нанесите:

- клей - герметик,

- консистентную смазку.
