Таврия Нова / Славута. Снятие и установка электровентилятора отопителя

Вентилятор отопителя расположен внутри кожуха отопителя в салоне под панелью приборов.

Вам потребуются: все инструменты, необходимые для снятия отопителя, отвертка.


1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 71).

3. Отсоедините шланги от радиатора 1 (см. рис. 10.16) отопителя (см. «Снятие и установка радиатора отопителя», с. 240).

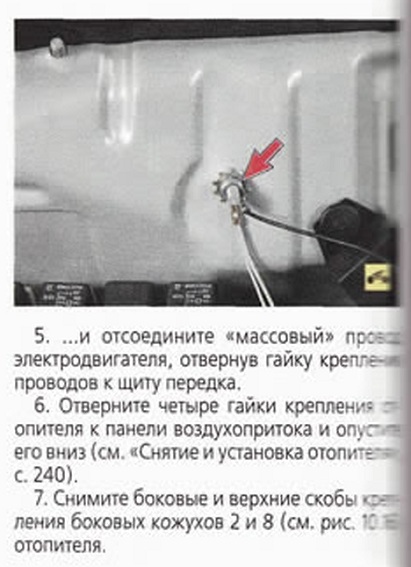

4. В салоне под панелью приборов отсоедините колодку жгута проводов электродвигателя вентилятора отопителя...


8 Слегка раздвинув кожухи 2 и 8, извлеките из корпуса отопителя электродвигатель 5 в с крыльчатками 4, с верхним б и ниж-10 кожухами электровентилятора.

9. Вывернув два стяжных болта кожухов б и 10, снимите их и прокладку 9 с электровентилятора.

10. Установите детали в порядке, обратном снятию.

Разборка электровентилятора отопителя и ремонт его электродвигателя

Если электродвигатель вентилятора отопителя работает с перебоями, проверьте провода электропитания и их соединения, исправность переключателя режимов работы отопителя. Если в результате принятых мер неисправность не будет устранена, снимите электровентилятор (см. «Снятие и установка электровентилятора отопителя», с. 196), разберите его. зачистите коллектор шкуркой и проверьте состояние щеток.

Вам потребуются: отвертка, пассатижи.

1. Снимите стопорные кольца 12 (см. рис. 10.16) с левой и правой стороны вала электродвигателя

2. Спрессуйте крыльчатки вентилятора с вала электродвигателя

3. Снимите поролоновую прокладку электродвигателя (если она осталась на электродвигателе при его снятии).

4. Снимите крышку электродвигателя, вывернув винты ее крепления.

5. Выверните два винта крепления щеткодержателя, выньте две закладные гайки и снимите щеткодержатель.

6. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания, зачистите коллектор мелкозернистой шкуркой. При остальных неисправностях электродвигателя завод-изготовитель рекомендует заменить электродвигатель отопителя.

7. Выньте пружины из направляющих щеток.

8. Для обратной сборки вентилятора вставьте две закладные гайки.

9. Наденьте на вал изоляционную шайбу

10. Осторожно отогните края направляющих щеток.

11. Вставьте до упора щетки в направляющие.

12. Установите щеткодержатель на двигатель.

13. Вставьте пружины щеток в направляющие, загните края.

14 Установите крышку электродвигателя.

15. Приклейте к кожуху вентилятора поролоновую прокладку.

16 Установите крыльчатки вентилятора на вал электродвигателя и закрепите их стопорными кольцами.
