Таврия Нова / Славута. ЭЛЕКТРОДВИГАТЕЛЬ ОТОПИТЕЛЯ
Особенности конструкции
Электродвигатель 5 (рис. 10.16) отопителя в сборе с двумя крыльчатками 4
вентиляторов установлен в пазу корпуса отопителя между правым 2 и левым
8 кожухами. Он закреплен через резиновую прокладку 9 с помощью верхнего
6 и нижнего 10 кожухов, стянутых между собой болтами и зажатых между
правым и левым кожухами Электродвигатель с возбуждением от постоянных

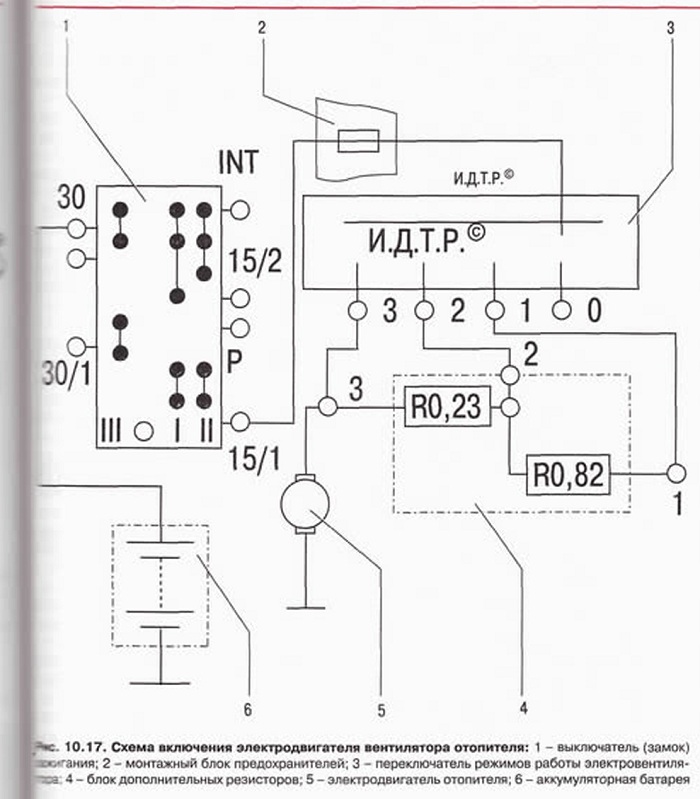

магнитов. Схема включения электродвигателя показана на рис. 10.17.
Электродвигатель может работать с тремя скоростями вращения,
обеспечиваемыми подключением резисторов в различных сочетаниях в блоке
4. Коммутацию резисторов осуществляют переключателем 3 режимов работы
электровентиляторов, установленным на панели приборов.
Техническая характеристика электродвигателя вентилятора отопителя
Номинальная частота
вращения вала, мин1..............3000
Потребляемая сила тока
при указанной частоте вращения, А.
не более ...........................14
Номинальная мощность, Вт...........90
