Таврия Нова / Славута. СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО ОКНА
Особенности конструкции
Стеклоочиститель ветрового окна (рис 10.14) состоит из электрического
привода (моторедуктора, состоящего из электродвигателя 3 и редуктора 7).

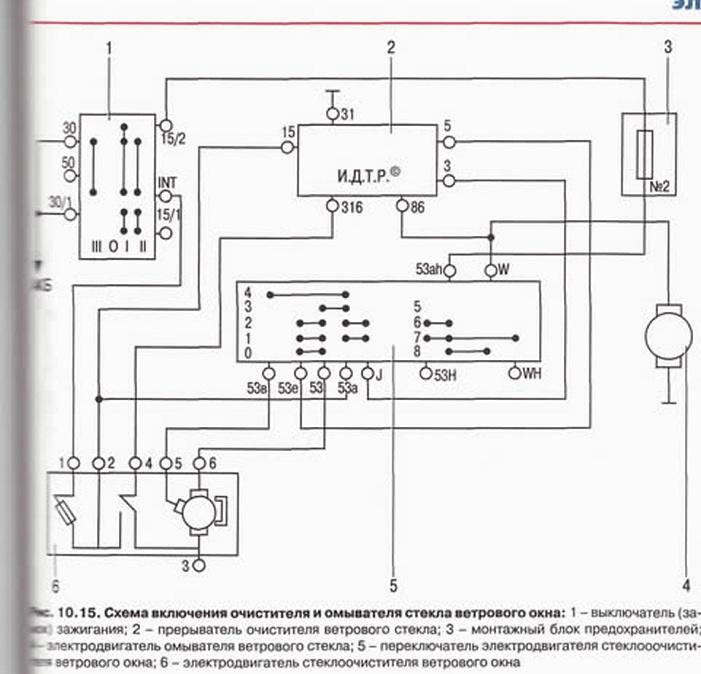

рычага 2 и щетки 6. Схема включения очистителя показана на рис. 10.15.
Предусмотрены три режима работы очистителя: 1-й и 2-й режимы -
постоянные (но с различными скоростями движения щеток), 3-й режим - с
прерывистым движением щетки.
Электродвигатель стеклооочистителя -с возбуждением от постоянных
магнитов, трехщеточный, с двумя скоростями вращения якоря. Для защиты
электродвигателя от перегрузок во время примерзания щеток к стеклу, при
большом сопротивлении их движению или заедании механизма
стеклоочистителя предназначен термобиметаллический предохранитель
многоразового действия. установленный на кронштейне привода очистителя.
Прерывистый режим работы очистителя обеспечивается электронным реле.
Рис. 10.14. Стеклоочиститель ветрового окна:
Снятие, установка и ремонт стеклоочистителя ветрового окна - часть 1
Вам потребуются: ключи «на 10» и «на 24». отвертка.

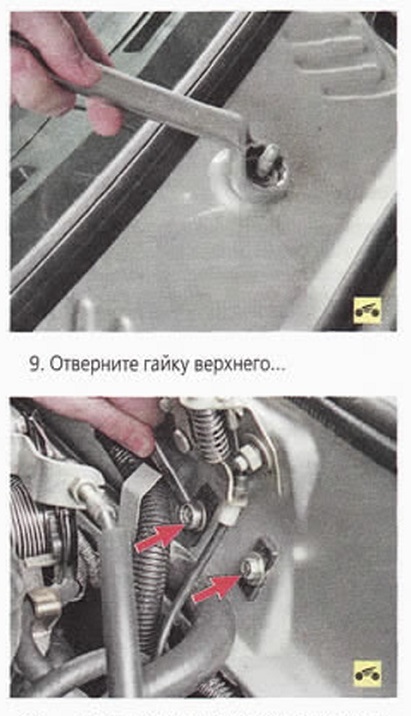

8. Снимите защитный резиновый колпачок валика редуктора стеклоочистителя.
10. ...и две гайки нижнего креплений редуктора стеклоочистителя к кузову. Снимите установленные под нижними гайками про-ставки.
18. Выньте из корпуса редуктора водило.
19. Снимите шестерню редуктора
