VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 9

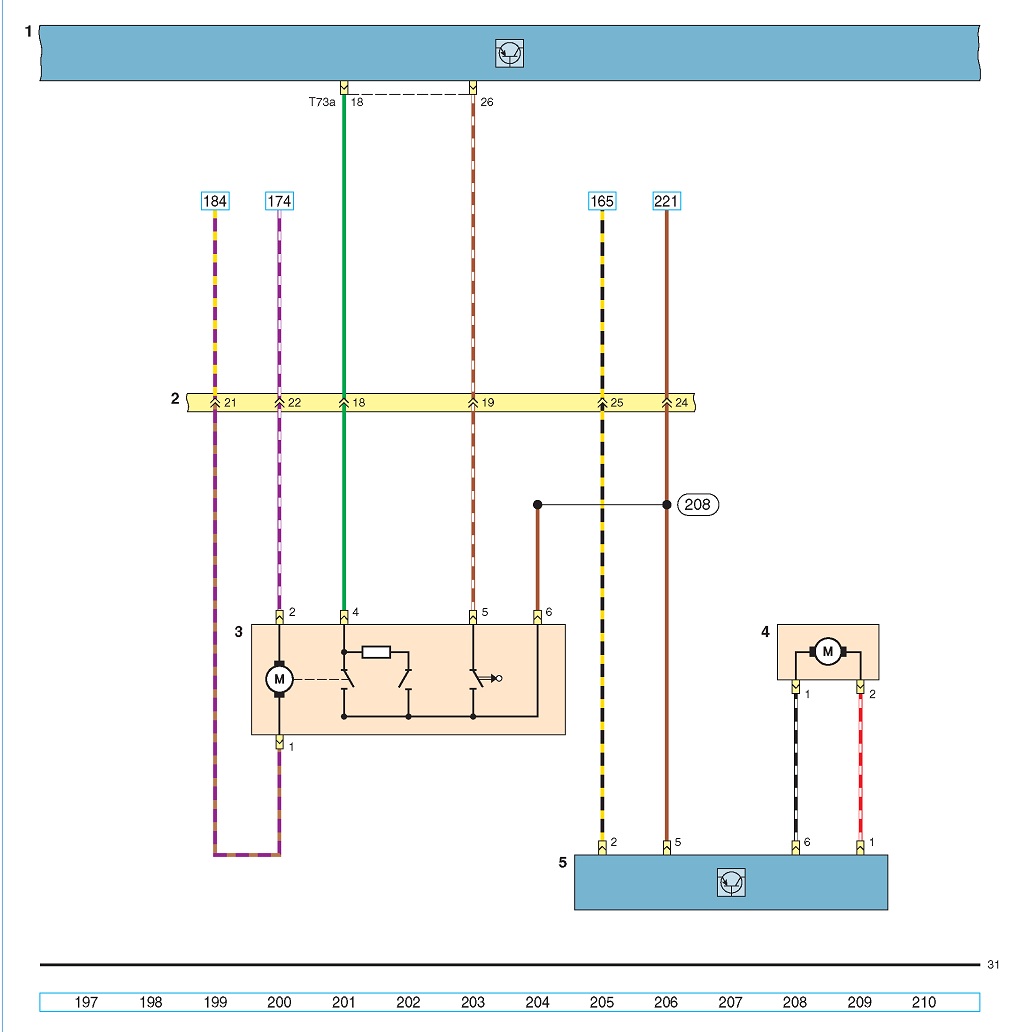

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - 28-ми контактная колодка проводов; 3 - электропривод замка правой задней двери; 4 - электродвигатель стеклоподъемника правой задней двери; 5 - выключатель стеклоподъемника на правой задней двери

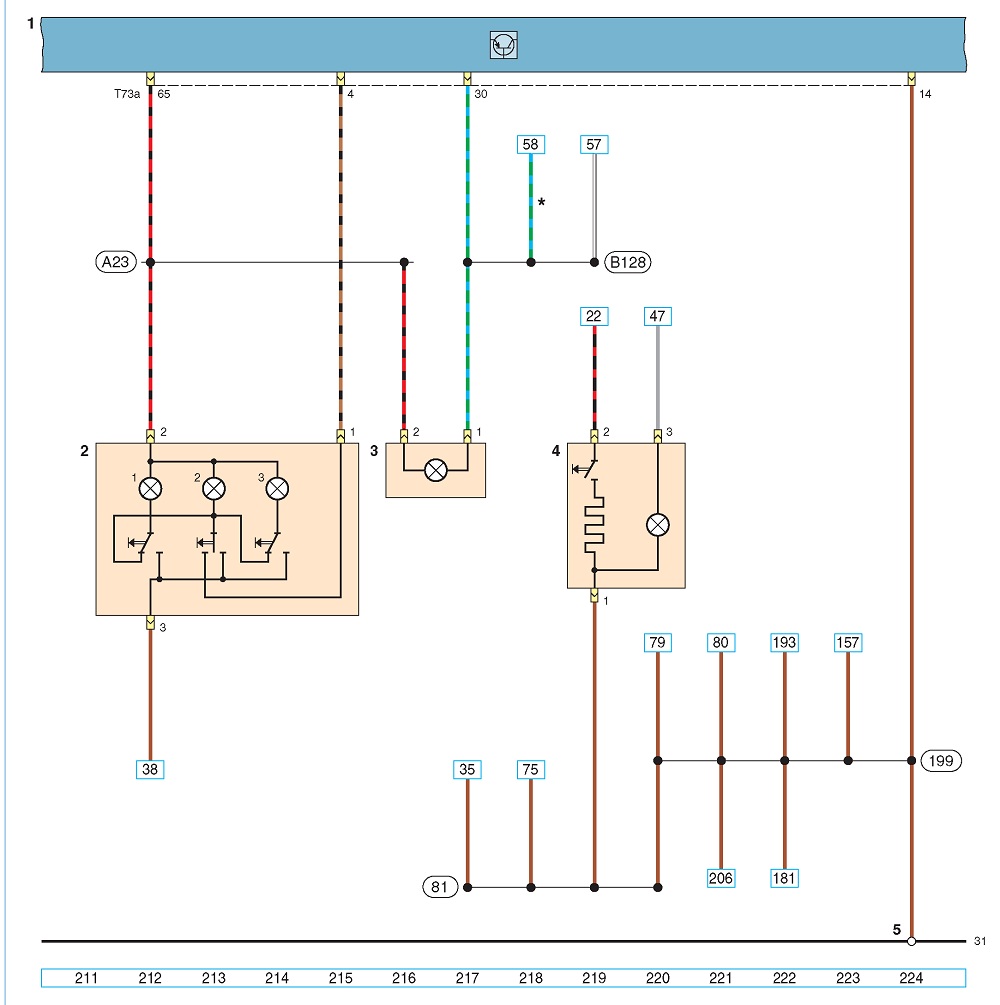

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - плафон освещения салона (1 - лампа направленного света со стороны водителя; 2 - лампа освещения салона; 3 - лампа направленного света со стороны переднего пассажира); 3 - плафон освещения багажника; 4 - прикуриватель; 5 - точка соединения с «массой» под облицовкой туннеля пола
* до ноября 2010 г.

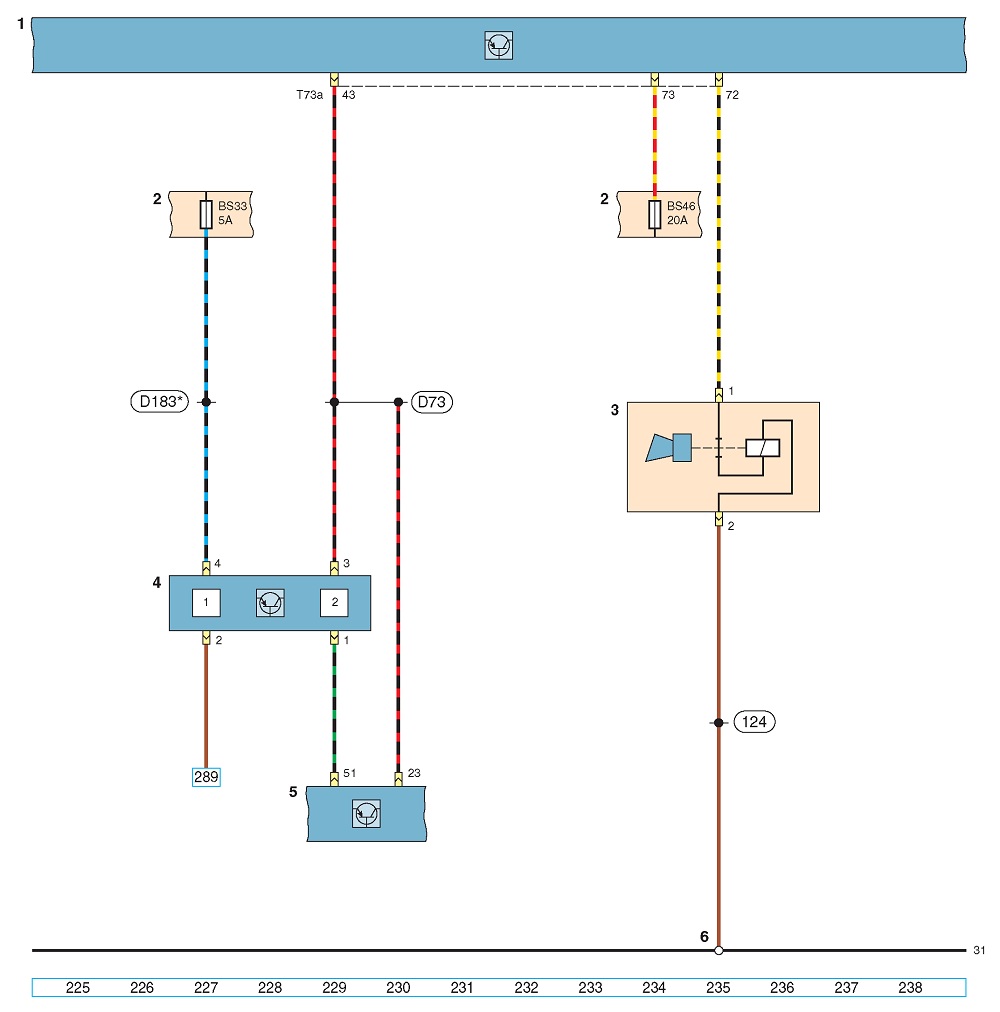

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - монтажный блок В в салоне; 3 - звуковой сигнал; 4 - выключатель сигналов торможения (1 - выключатель сигналов торможения; 2 - датчик положения педали тормоза); 5 - ЭБУ; 6 - точка соединения с «массой» в моторном отсеке на левом лонжероне
* с механической коробкой передач

содержание .. 201 202 203 204 205 206 ..
