VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 7

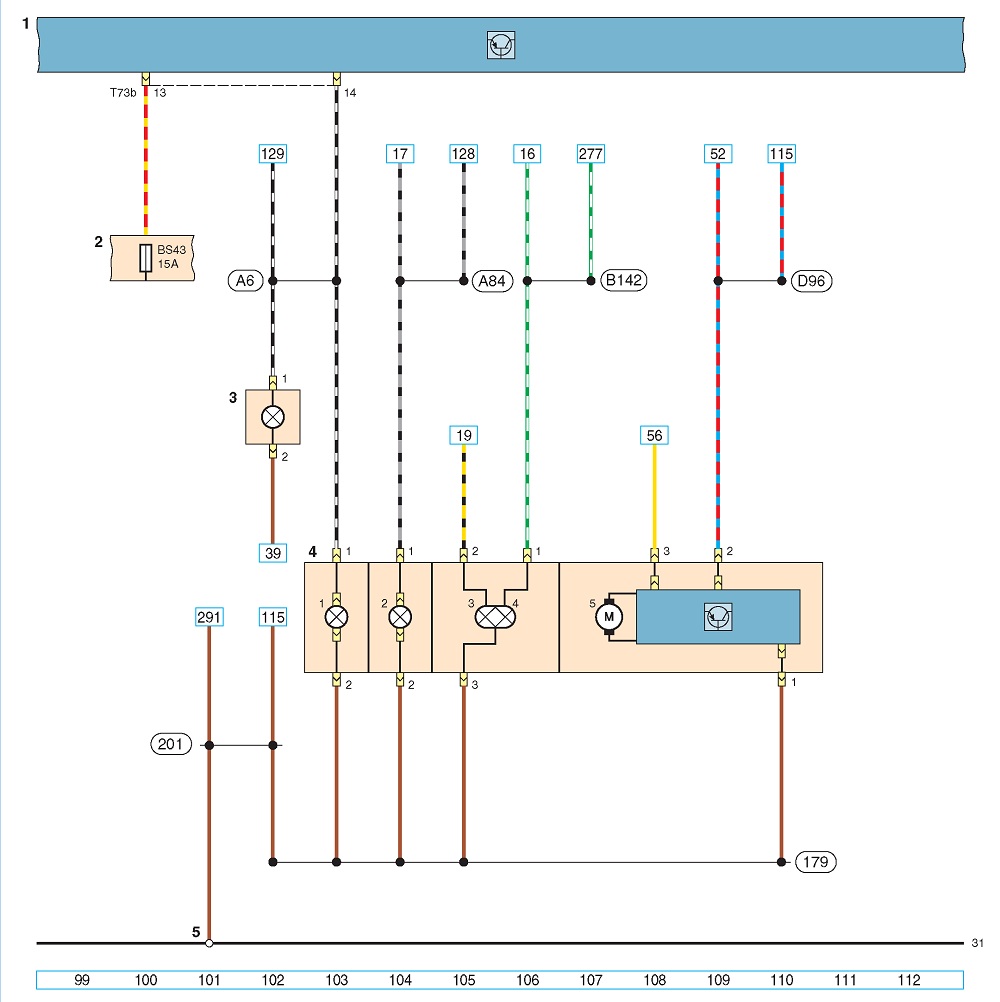

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - монтажный блок В в салоне; 3 - левый боковой указатель поворота; 4 - левая блок-фара (1 - лампа указателя поворота; 2 - лампа габаритного света; 3 - нить ближнего света лампы фары; 4 - нить дальнего света лампы фары; 5 - мотор-редуктор регулятора направления пучка света фары); 5 - точка соединения с «массой» слева в моторном отсеке

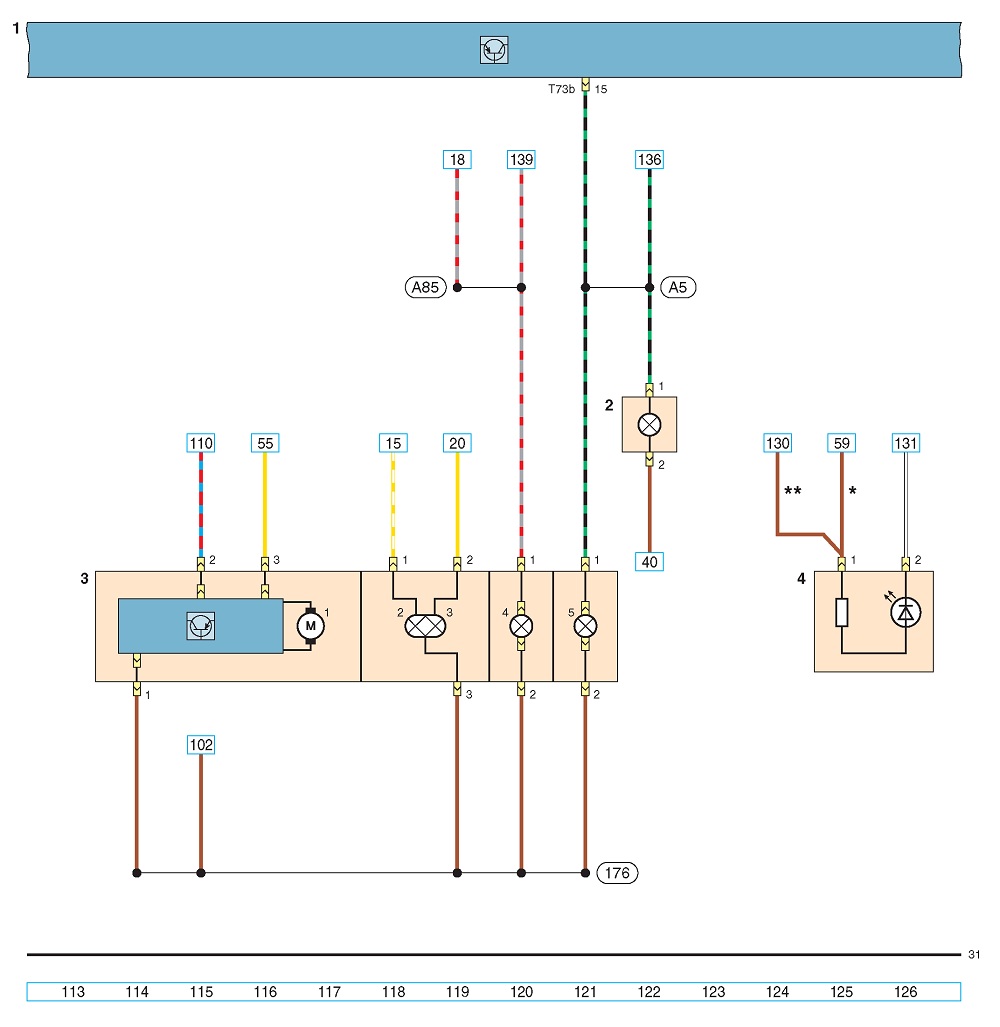

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - правый боковой указатель поворота; 3 - правая блок-фара (1 - мотор-редуктор регулятора направления пучка света фары; 2 - нить дальнего света лампы фары; 3 - нить ближнего света лампы фары; 4 - лампа габаритного света; 5 - лампа указателя поворота); 4 - дополнительный сигнал торможения
* до ноября 2010 г. ** с ноября 2010 г.

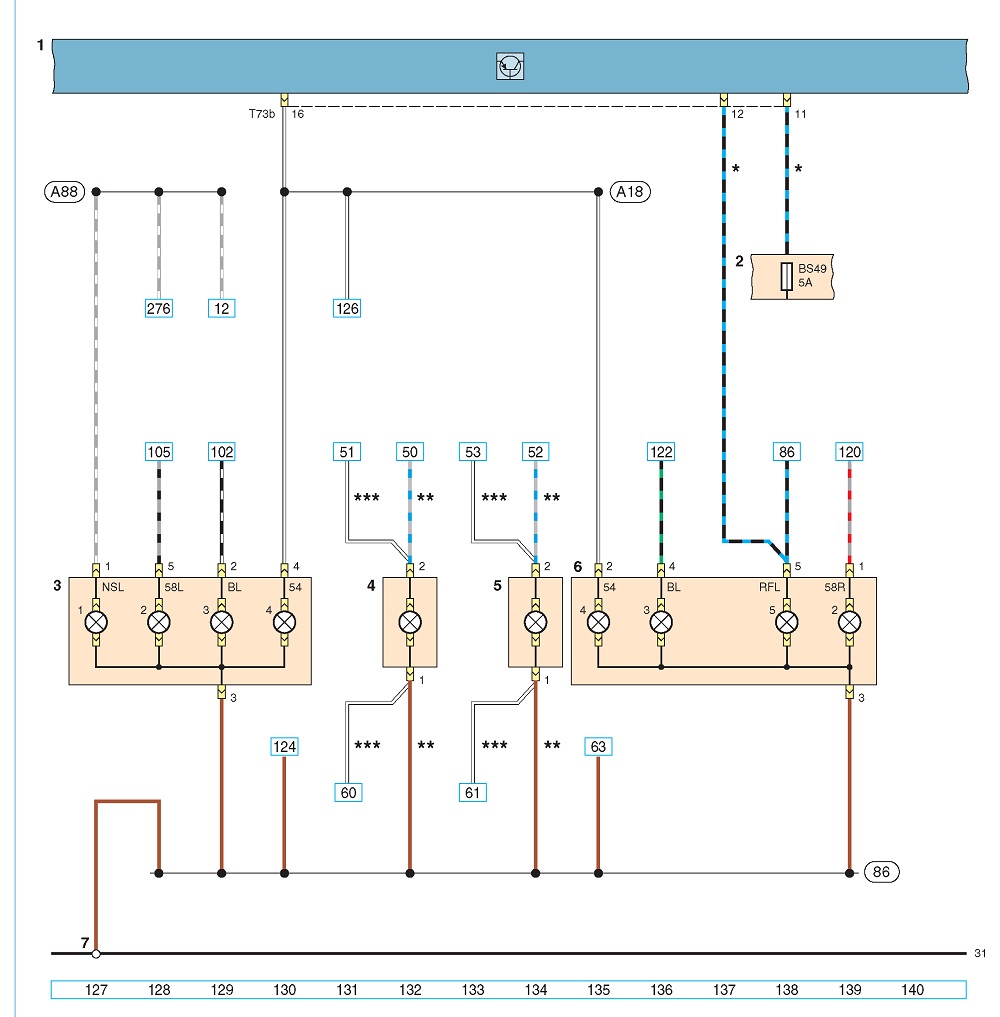

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - монтажный блок В в салоне; 3 - левый задний фонарь (1 - лампа противотуманного света; 2 - лампа габаритного света; 3 - лампа указателя поворота; 4 - лампа сигнала торможения); 4 - левый фонарь освещения номерного знака; 5 - правый фонарь освещения номерного знака; 6 - правый задний фонарь (2 - лампа габаритного света; 3 - лампа указателя поворота; 4 - лампа сигнала торможения; 5 - лампа света заднего хода); 7 - точка соединения с «массой» на левой задней стойке
* с автоматической коробкой передач ** до ноября 2010 г.
*** с ноября 2010 г.
