VW Polo Sedan (2010+). Электросхемы - часть 8

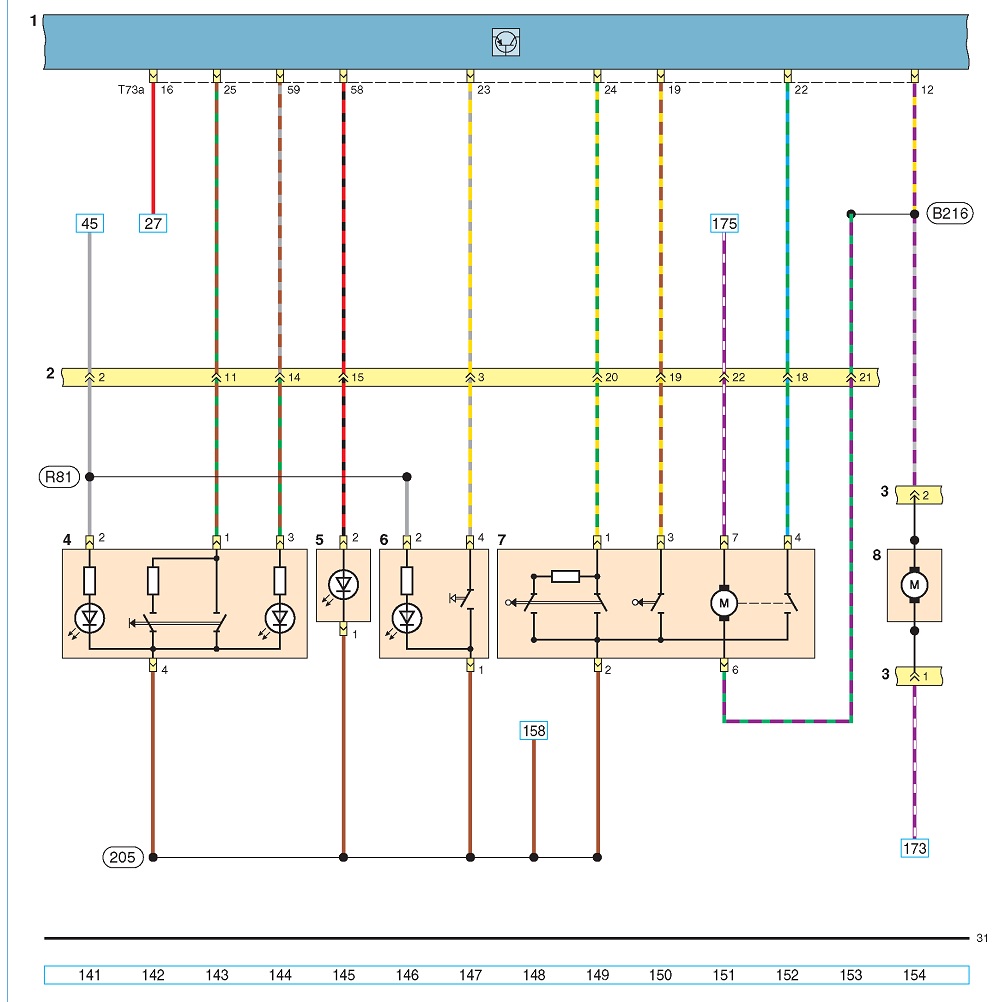

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - 28-ми контактная колодка проводов; 3 - 2-х контактная колодка проводов; 4 - выключатель центрального замка на двери водителя; 5 - сигнализатор включения центрального замка; 6 - выключатель привода крышки багажника; 7 - электропривод замка двери водителя; 8 - электропривод лючка горловины топливного бака

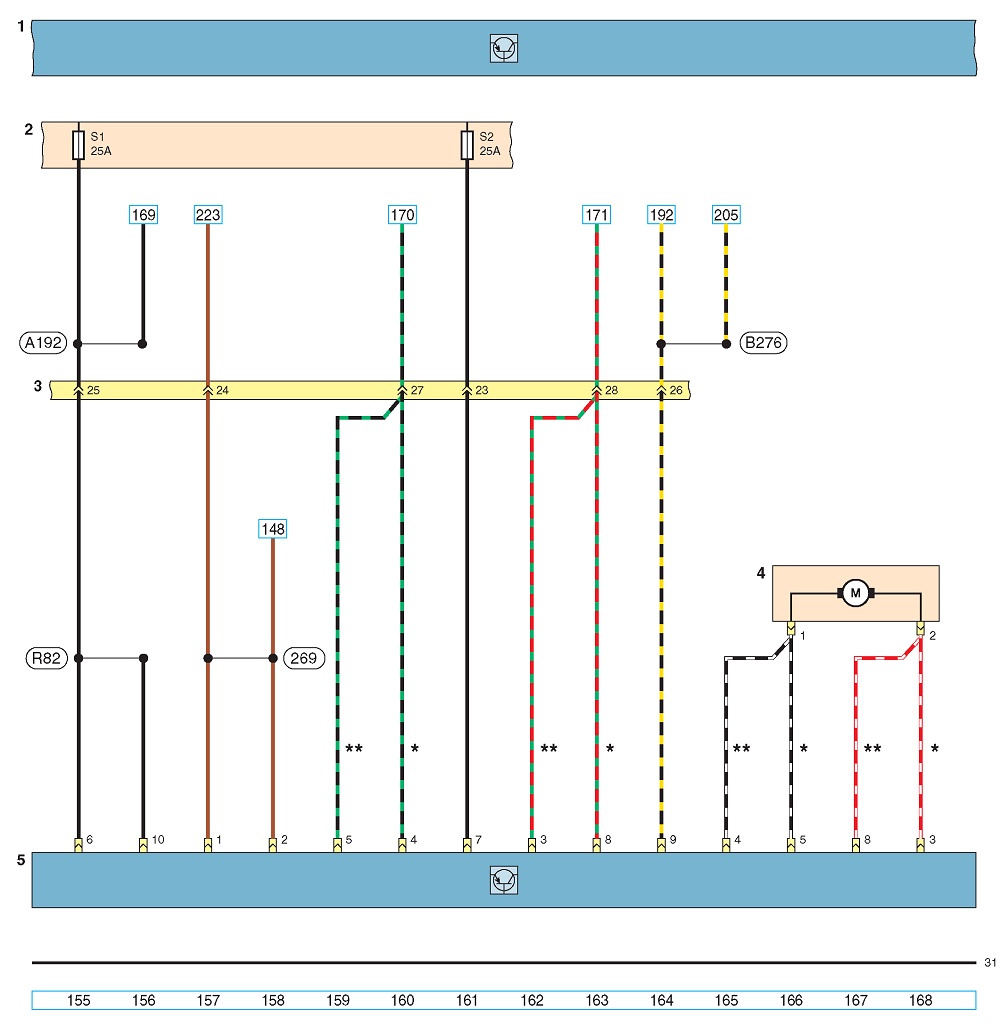

Схема соединений блока управления электропакетом

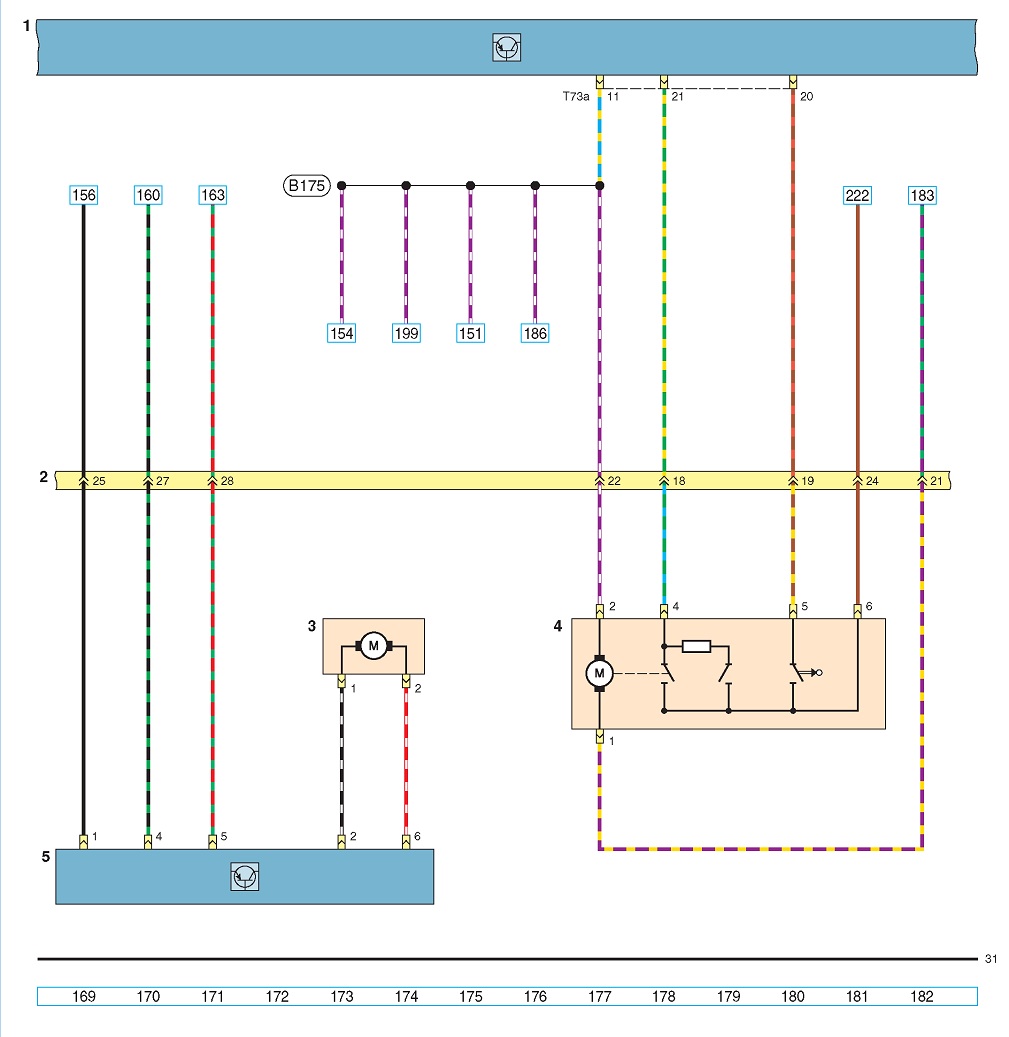

(продолжение): 1 - блок управления электропакетом; 2 - блок реле в
салоне; 3 -28-ми контактная колодка проводов; 4 - электродвигатель
стеклоподъемника двери водителя; 5 - блок управления стеклоподъемниками
на двери водителя
* до ноября 2010 г. ** с ноября 2010 г.

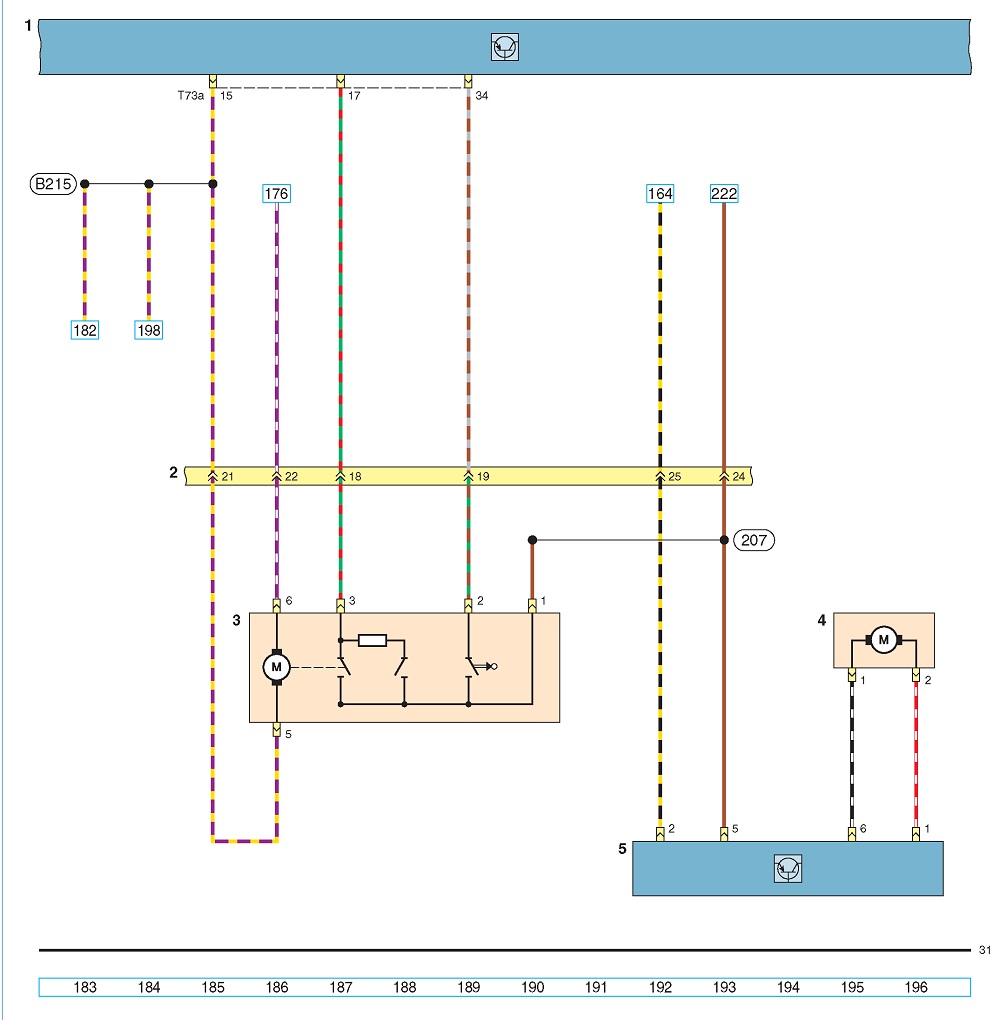

Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - 28-ми контактная колодка проводов; 3 - электродвигатель стеклоподъемника правой передней двери; 4 - электропривод замка правой передней двери; 5 - выключатель стеклоподъемника на правой передней двери
Схема соединений блока управления электропакетом (продолжение): 1 - блок управления электропакетом; 2 - 28-ми контактная колодка проводов; 3 - электропривод замка левой задней двери; 4 - электродвигатель стеклоподъемника левой задней двери; 5 - выключатель стеклоподъемника на левой задней двери
