Toyota Tundra / Sequoia / Lexus LX-570. Основные технические данные системы охлаждения двигателя 3UR-FE (5,7 л)

Спецификации

Моменты затяжки резьбовых соединений

Toyota Tundra / Sequoia / Lexus LX-570. Проверка и замена охлаждающей жидкости двигателя 3UR-FE (5,7 л)

Процедуры проверки и замены охлаждающей жидкости описаны в главе "Техническое обслуживание".


Проверки на автомобиле

1. Снимите крышку радиатора. Внимание: на горячем двигателе эту операцию необходимо выполнять с осторожностью, так как вода и пар находятся под давлением.

2. Проверьте крышку радиатора, используя радиаторный тестер. Примечание:

- Если на крышке сохранились следы жидкости и/или посторонние налеты, промойте и продуйте крышку

- При выполнении испытаний, изложенных ниже, необходимо удерживать радиаторный тестер, установленный на крышку радиатора, под углом не менее 30 °С от горизонтали, как показано на рисунке.

Равномерно и медленно (1 ход поршня тестера за 3 секунды или более), перемещая поршень тестера, создайте давление для проверки предохранительного клапана пробки радиатора и убедитесь, что клапан открывается под давлением воздуха. В противном случае замените пробку радиатора.

Давление открытия клапана:

номинальное...........0,93 - 1,23 кг/см2

минимальное.....................0,79 кг/см2

Если давление открытия клапана меньше минимального, замените пробку радиатора.

Убедитесь, что показания манометра на тестере не снижаются слишком быстро, когда давление становится ниже 0,6 бар - это указывает на герметичность клапана.

3. Проверьте систему охлаждения на наличие утечек: а) Заполните систему охлаждающей жидкостью и подсоедините тестер.

б) Прогрейте двигатель, в) С помощью тестера создайте в системе давление 1,3 кг/см2 и убедитесь, что давление не снижается.

При падении давления проверьте шланги, радиатор и насос охлаждающей жидкости на предмет наличия утечек.

Если утечки не обнаружены, проверьте состояние сердцевины радиатора, блок цилиндров и головку блока.

4. Установите крышку.

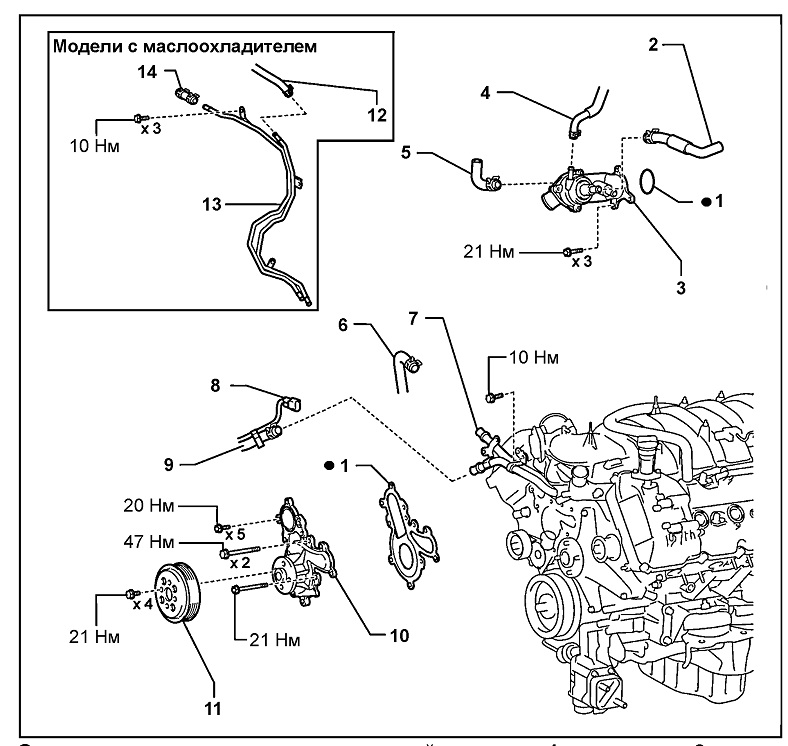

Снятие и установка насоса охлаждающей жидкости. 1 - прокладка, 2 - шланг №1 перепуска охлаждающей жидкости, 3 - впускной патрубок охлаждающей жидкости, 4 - шланг №5 перепуска охлаждающей жидкости, 5 - шланг №3 перепуска охлаждающей жидкости, 6 - воздушный шланг №3, 7 - воздушная трубка, 8 - разъем нагнетателя, 9 - воздушный шланг №3, 10 - насос охлаждающей жидкости, 11 - шкив насоса охлаждающей жидкости, 12 - шланг №6 перепуска охлаждающей жидкости, 13 - трубка №2 перепуска охлаждающей жидкости, 14 - шланг охлаждающей жидкости.
