Toyota Tundra / Sequoia / Lexus LX-570. Проверка и ремонт деталей головки блока цилиндров двигателя 3UR-FE (5,7 л) - часть 3

Минимальная высота:

впуск................................... 44,241 мм

выпуск................................ 44,146 мм

Если высота кулачка меньше минимально допустимой, замените распределительный вал.

В. Проверьте размеры опорных шеек распределительного вала, измерив их диаметры микрометром.

Диаметр:

шейка №1............ 29,956 - 29,970 мм

остальные.......... 25,959 - 25,975 мм


г) Установите крышки подшипников. Затяните болты крышек, как показано в разделе "Головка блока цилиндров".

д) Снимите крышки подшипников.

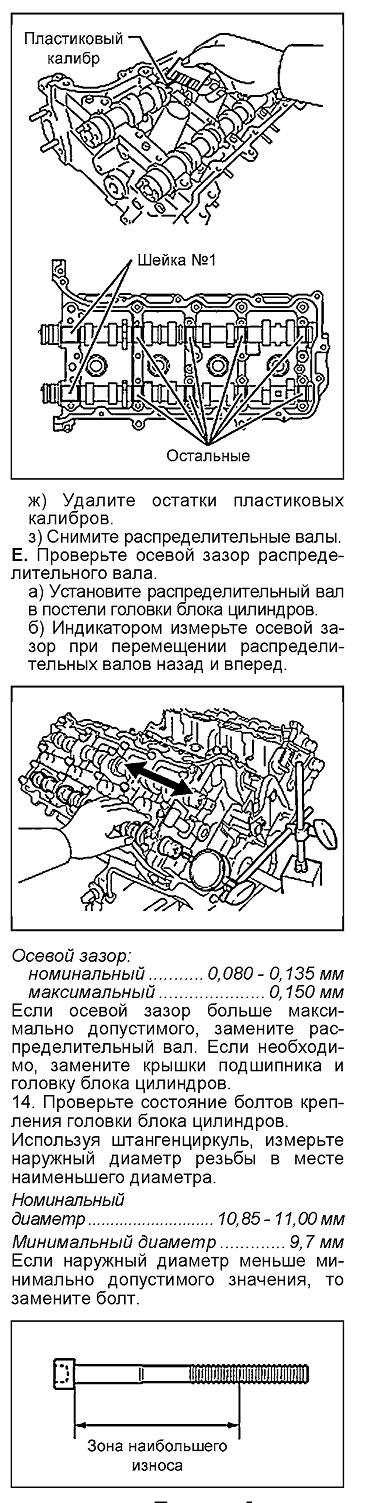

е) Измерьте ширину сплющенных пластиковых калибров в наиболее широкой части и вычислите зазор.

Радиальный зазор в подшипниках распределительных валов: Номинальный:

шейка №1.............. 0,030 - 0,065 мм

остальные............ 0,025 - 0,062 мм

Максимальный

шейка №1............................0,10 мм

остальные..........................0,09 мм

Если зазор больше максимально допустимого, замените распределительный вал. При необходимости замените крышки подшипников и головку блока цилиндров.
