Toyota Tundra / Sequoia / Lexus LX-570. Проверка и ремонт деталей головки блока цилиндров двигателя 3UR-FE (5,7 л) - часть 2

ж) Установите направляющую втулку клапана. Используя выколотку и молоток, установите новую направляющую втулку клапана, чтобы она выступала из головки блока цилиндров на регламентированную величину.

Величина выступания.... 14,3 -14,7 мм

г) Проверьте общую длину клапана. Длина:

Номинальная:

впуск................................ 105.85 мм

выпуск.............................. 110,40мм

Минимальная:

впуск................................ 105.35 мм

выпуск.............................. 109,90 мм

Если общая длина меньше минимально допустимой, замените клапан.

- Если краска остается по всей окружности (360°) фаски клапана, то клапан концентричен. В противном случае замените клапан.

- Если краска проявляется по всей окружности (360°) седла клапана, направляющая (втулка) клапана и седло клапана концентричны. В противном случае перешлифуйте фаску.

- Убедитесь, что пятно контакта находится в средней части рабочей фаски клапана и имеет регламентированную ширину.

Ширина................................1,1 -1,5 мм

В противном случае скорректируйте фаску следующим образом:

- Если пятно контакта расположено слишком высоко на фаске клапана, то для перешлифовки седла используйте фрезы с углом конуса 30° и 45°.

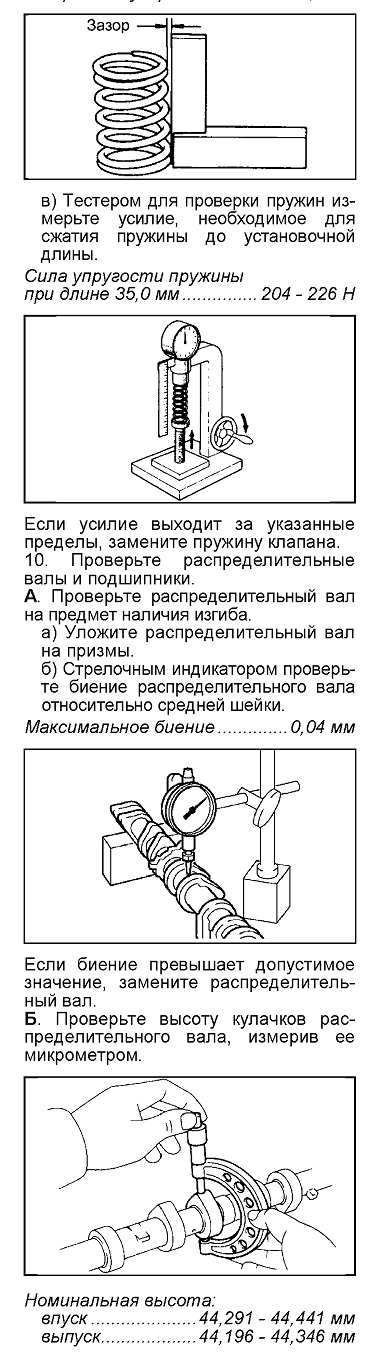

б) Используя металлический угольник (90°), проверьте неперпендикуляр-ность пружины клапана, как показано на рисунке.

Максимальная

неперпендикулярность...............1,0 мм
