Toyota Hilux. Панель управления кондиционером и отопителем

Снятие и установка (модели с ручным управлением кондиционером до 2011 г.)

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите рукоятки панели управления кондиционером и отопителем и рукоятку переключателя режима забора воздуха.

3. Снимите центральную отделку панели приборов.

а) Отверните винт.

б) Освободите заицелки, отсоедините фиксаторы, разъемы и снимите центральную отделку.

Примечание:

- Убедитесь, что центральные дефлекторы не снимаются вместе с отделкой.

- Чтобы не потерять фиксаторы во время снятия отделки, тяните отделку в строго горизонтальном направлении в сторону задней части салона. Держитесь за отделку только в местах, показанных на рисунке стрелками.

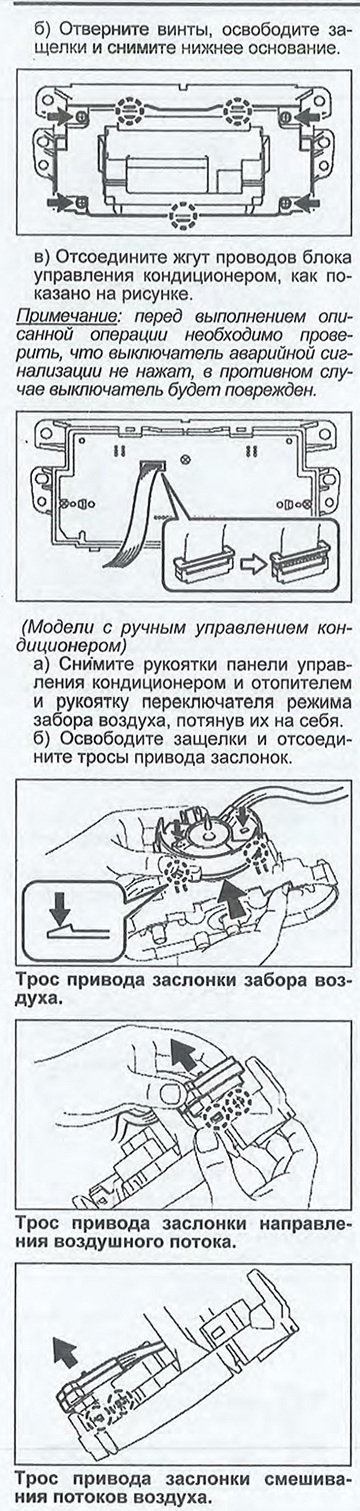

4. Снимите панель управления кондиционером и отопителем, а) Освободите защелки и отсоедините панель управления.

б) Освободите защелки и отсоедините трос привода заслонки забора воздуха.

в) Отсоедините разъем.

г) Освободите защелки и отсоедините трос привода заслонки направления воздушного потока.

д) Освободите защелки и отсоедините трос привода заслонки смешивания потоков воздуха.

Снятие и установка (модели с 2011 г.)

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

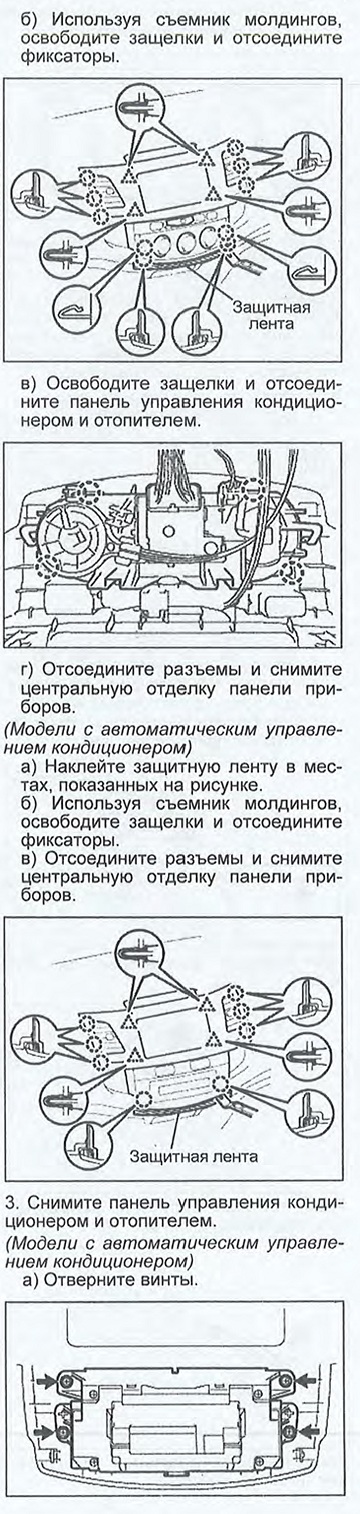

2. Снимите центральную отделку панели приборов.

(Модели с ручным управлением кондиционером) а) Наклейте защитную ленту в местах, показанных на рисунке.

в) Отсоедините разъем и снимите панель управления кондиционером и отопителем.
