Toyota Hilux. Снятие и установка нижней части панели приборов

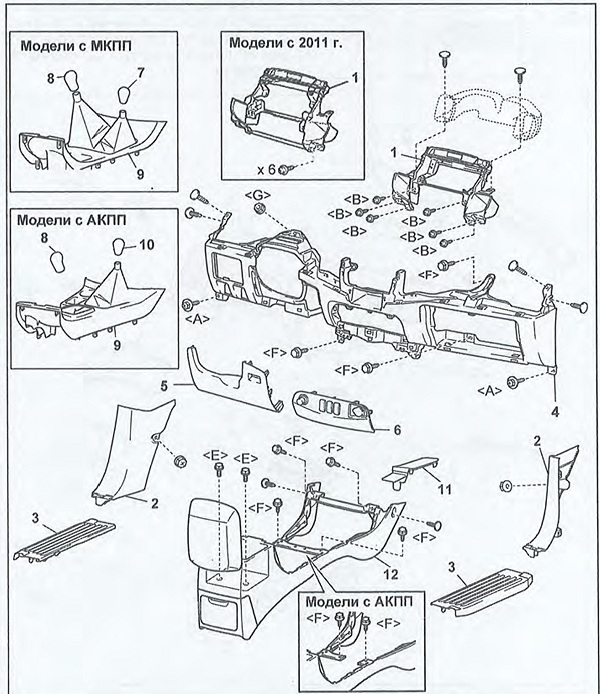

Панель приборов (нижняя часть). 1 - центральная панель, 2 - передняя боковая отделка салона, 3 - отделка порога передней двери, 4 - нижняя часть панели приборов, 5 - нижняя отделка панели приборов со стороны водителя, 6 - панель переключателей, 7 - рукоятка рычага переключения передач, 8 - рукоятка рычага раздаточной коробки, 9 - верхняя отделка центральной консоли, 10 - рукоятка селектора АКПП, 11 - крышка отверстия рычага стояночного тормоза, 12 - центральная консоль в сборе.

Внимание: перед снятием панели приборов ознакомьтесь с мерами предосторожности при обращении с компонентами системы SRS. Примечание:

- Установка производится в порядке, обратном снятию.

- После установки деталей выполните проверку системы безопасности по индикатору SRS.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите верхнюю часть панели приборов (см. выше).

3. Снимите переключатель управления очистителем и омывателем лобового стекла и переключатель света фар и указателей поворотов (см. главу "Электрооборудование кузова").


д) Снимите рычаг привода замка капота и рычаг открывания лючка заливной горловины топливного бака (модификации).

е) Снимите нижнюю часть панели приборов (см. рисунок "Снятие нижней части панели приборов (модели до 2011 г.)").

Примечание: убедитесь, что за панель приборов не зацепился жгут проводов.

(Модели с 2011 г.)

а) Используя съемник фиксаторов, выньте два фиксатора.

б) Отверните два болта, гайку и три винта.

в) Отсоедините все разъемы и освободите все зажимы жгута проводов панели приборов.

г) Отсоедините трос привода замка капота, трос привода замка лючка заливной горловины топливного бака и диагностический разъем DLC3.

д) Отсоедините две направляющие и снимите нижнюю часть панели приборов (см. рисунок "Снятие нижней части панели приборов (модели с 2011 г.)").
