Toyota Hilux. Зеркала заднего вида (снятие и установка)
Снятие и установка внутреннего зеркала заднего вида (кроме моделей
с 08.2012 г. с креплением зеркала с помощью винта)
Примечание: установка производится в порядке,
обратном снятию.
1. Используя плоскую отвертку, обмотанную защитной лентой, снимите
крышку кронштейна внутреннего зеркала заднего вида.
2. Потяните на себя рычаг (а), показанный на рисунке, и удерживая рычаг,
сдвиньте зеркало вверх и снимите его.
Снятие и установка внутреннего зеркала заднего вида (модели с 08.2012 г. с креплением зеркала с помощью винта)
Примечание: установка производится в порядке,
обратном снятию.
1. Отверните винт крепления внутреннего зеркала заднего вида.
2. Сдвиньте зеркало в направлении стрелки, показанной ни рисунке, и
снимите зеркало с кронштейна.
Снятие и установка бокового зеркала заднего вида
в сборе
Примечание: установка производится в порядке, обратном снятию.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и
выждите не менее 90 секунд.
2. Используя плоскую отвертку, обмотанную защитной лентой, отсоедините
фиксаторы и снимите внутреннюю крышку бокового зеркала заднего вида.
3. (Модели с электроприводом боковых зеркал заднего
вида) Снимите отделочную панель передней двери (см. раздел "Передняя
дверь").
4. Снимите боковое зеркало заднего вида в сборе.
а) (Модели с электроприводом боковых зеркал заднего вида) Отсоедините
разъем.
б) Отверните три гайки.
в) Освободите защелку и снимите зеркало в сборе.
Момент затяжки.........................9 Н м
Снятие и установка зеркального элемента
Примечание: установка производится в порядке, обратном снятию.
1. Надавите на верхнюю часть зеркального элемента и наклейте защитную
ленту на корпус бокового зеркала заднего вида в месте, показанном на
рисунке. Используя съемник или плоскую отвертку, освободите две нижние
защелки.
2. Освободите две верхние защелки и снимите зеркальный элемент бокового
зеркала заднего вида.
3. (Модификации) Отсоедините разъем подогревателя бокового зеркала заднего вида.

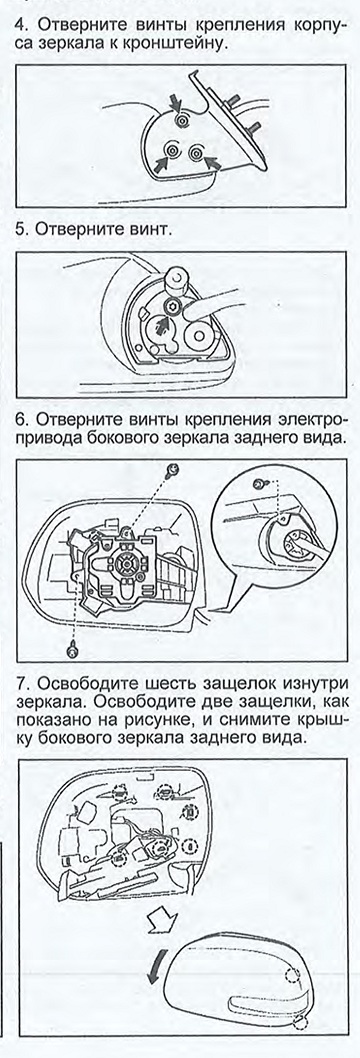

Снятие и установка крышки корпуса бокового
зеркала заднего вида (модификации)
Примечание: установка производится в порядке, обратном снятию.

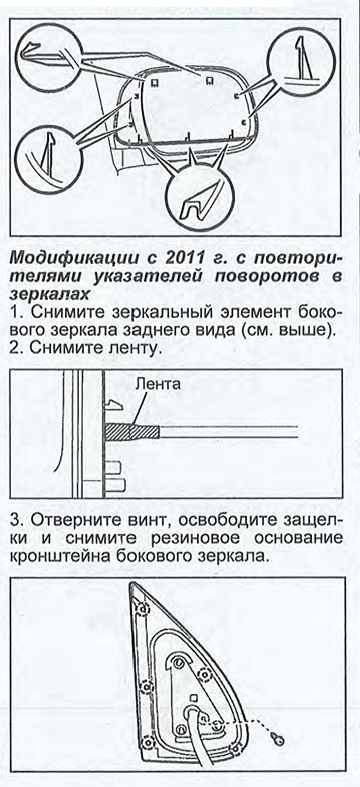

Модели без повторителей указателей поворотов в зеркалах
1. Снимите зеркальный элемент бокового зеркала заднего вида (см. выше).
2. Используя плоскую отвертку, обмотанную защитной лентой, освободите
защелки и снимите крышку корпуса бокового зеркала заднего вида.
