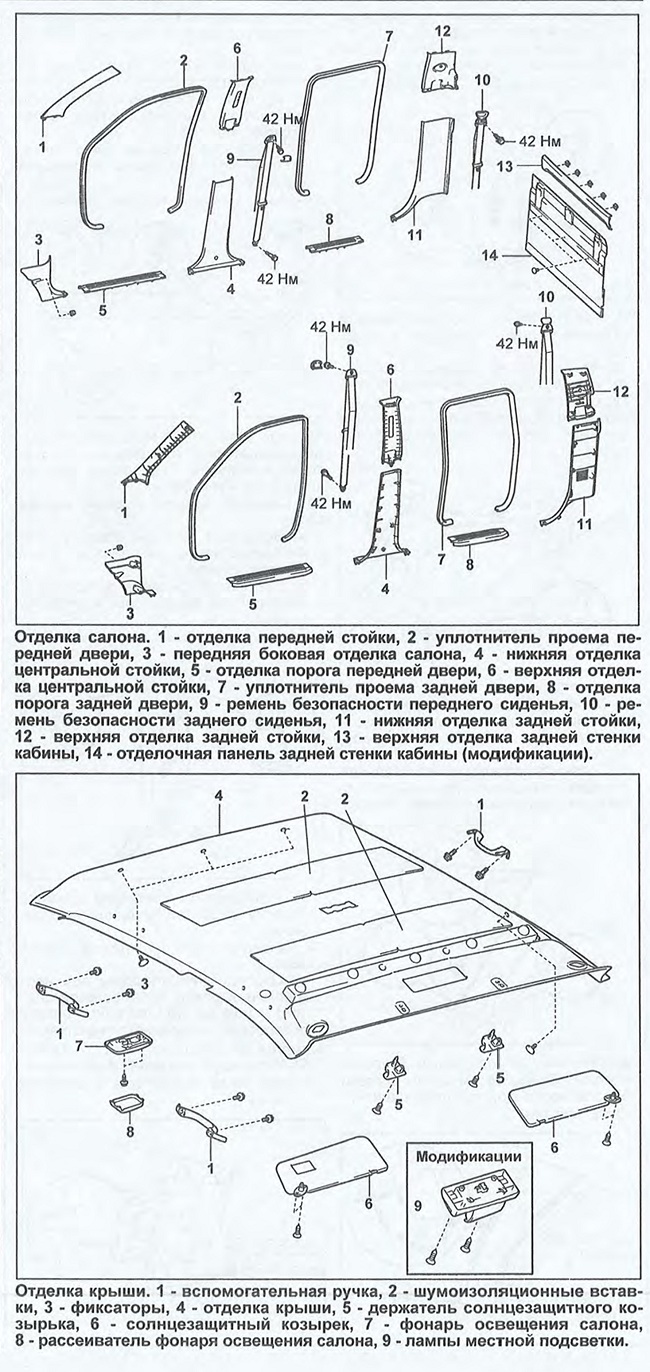

Toyota Hilux. Отделка салона (снятие и установка)

Снятие и установка

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите заднее сиденье.

Момент затяжки.......................39 Н м

3. Снимите отделку порогов передних и задних дверей.

а) Используя плоскую отвертку, обмотанную защитной лентой, освободите защелки.

б) Используя съемник фиксаторов, отсоедините фиксаторы и снимите отделку.


в) Аналогичным способом снимите отделку с другой стороны автомобиля.

4. Снимите уплотнители проемов передних и задних дверей.

5. Снимите переднюю боковую отделку салона.

а) Отверните гайку.

б) Используя съемник фиксаторов, отсоедините фиксаторы и снимите отделку.

в) Аналогичным способом снимите отделку с другой стороны автомобиля.

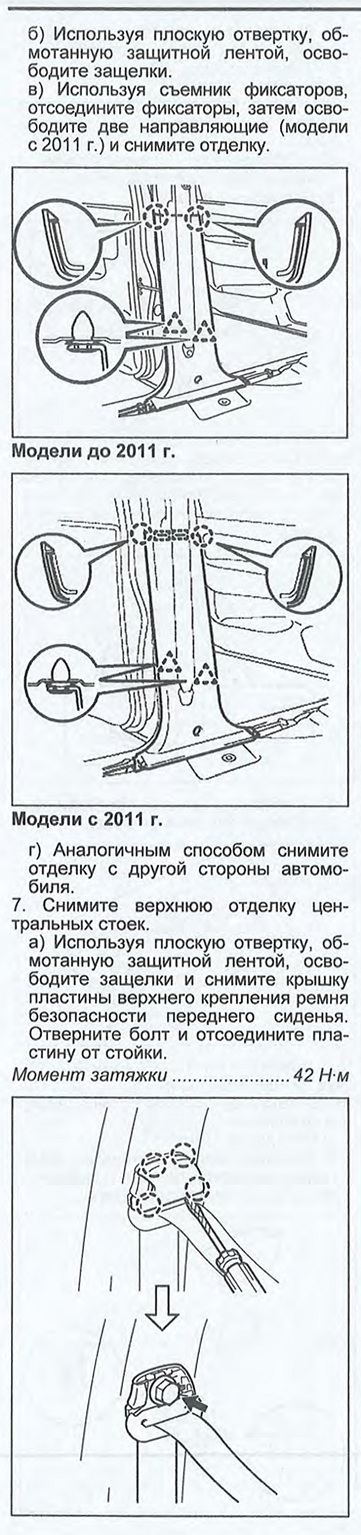

6. Снимите нижнюю отделку центральных стоек, а) Отверните болт и отсоедините от стойки пластину нижнего крепления ремня безопасности переднего сиденья.

Момент затяжки.......................42 Н м

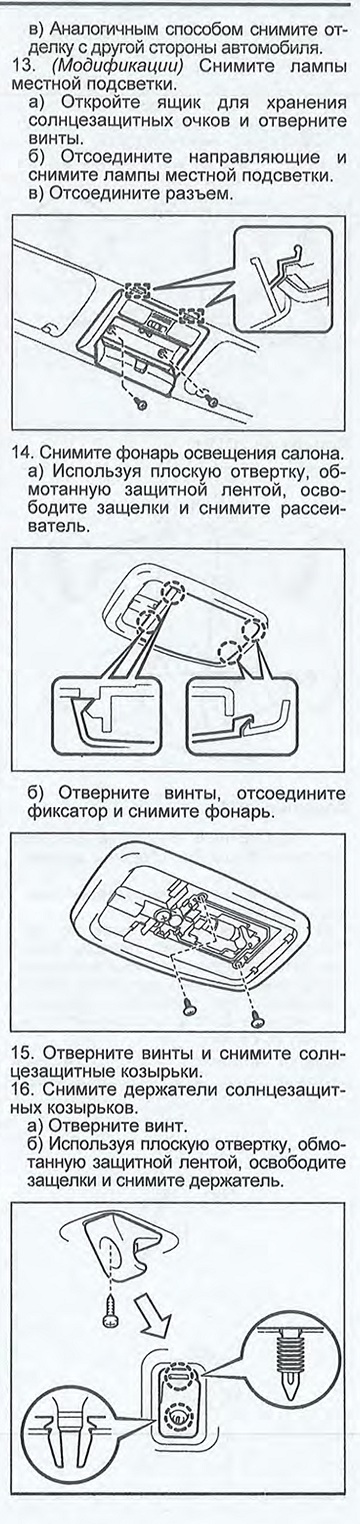

в) Аналогичным способом снимите держатель с другой стороны автомобиля.

17. (Модели с 2011 г.) Снимите следующие детали (см. раздел "Панель приборов").

Примечание: процедуры снятия элементов панели приборов необходимы для отсоединения разъемов жгута проводов крыши и производятся только в случае снятия отделки крыши,

а) Верхнюю часть панели приборов.

б) Нижнюю отделку панели приборов со стороны водителя.

в) Воздуховоды дефлекторов панели приборов.

г) (Модификации) Дефлектор обдува лобового стекла.

18. (Модели с 2011 г.) Снимите заднее стекло.

19. Снимите вспомогательные ручки на панели крыши.

20. Снимите отделку крыши.

(Модели до 2011 г.)

а) Используя съемник фиксаторов, выньте фиксаторы и снимите отделку крыши.

б) Снимите жгут проводов крыши.
