Toyota Hilux. Селектор автоматической коробки передач A750F, A340F, A343F

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки выполните проверку и регулировку селектора АКПП (см. раздел "Предварительные проверки").

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите верхнюю отделку центральной консоли и центральную консоль (см. главу "Кузов").

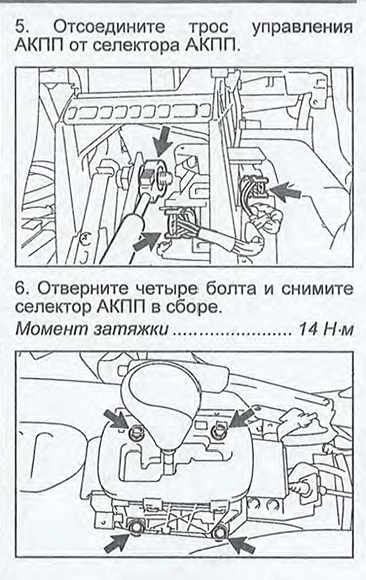

3. Отсоедините два разъема от селектора АКПП.

4. Установите селектор АКПП в положение "L".


Селектор АКПП. 1 - рукоятка селектора, 2 - отделка панели индикации положения селектора, 3 - подвижная панель, 4 - корпус панели индикации положения селектора, 5 - кнопка разблокировки селектора, 6 - пружина, 7 - крышка корпуса селектора, 8 - рычаг селектора, 9 - фиксатор, 10 - штифт, 11 - гайка, 12 - разъем подсветки панели индикации положения селектора, 13 - направляющий штифт, 14 - корпус селектора, 15 - блок управления блокировкой селектора.

Toyota Hilux. Трос управления АКПП

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки выполните проверку и регулировку селектора АКПП (см. раздел "Предварительные проверки").

1. Снимите верхнюю отделку центральной консоли и центральную консоль (см. главу "Кузов").

2. Установите селектор АКПП в положение "L".

3. Отсоедините трос управления АКПП от селектора АКПП.

4. Снимите фиксатор и отсоедините трос управления АКПП от коробки передач.

5. Отверните два болта и отсоедините трос управления АКПП от кузова. Момент затяжки.........................6 Н м
