Проверка на автомобиле

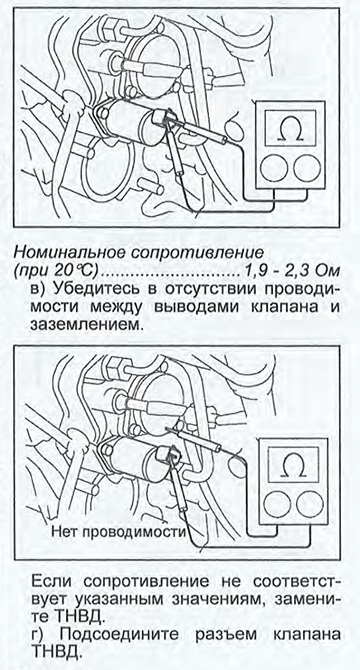

Проверьте э/м клапан управления то-пливоподачей (SCV).

а) Отсоедините разъем клапана SCV.

б) Измерьте сопротивление между выводами клапана.

Снятие и установка ТНВД. 1 - крышка ремня привода ГРМ, 2 - ремень привода ГРМ, 3 - натяжитель ремня привода ГРМ, 4 - фланец, 5 - зубчатый шкив, 6, 8, 16 - кольцевое уплотнение, 7 - щуп уровня моторного масла, 9 - направляющая щупа, 10, 14 - разъем, 11, 12 - топливный шланг, 13 - впускная топливная трубка, 15 - ТНВД.

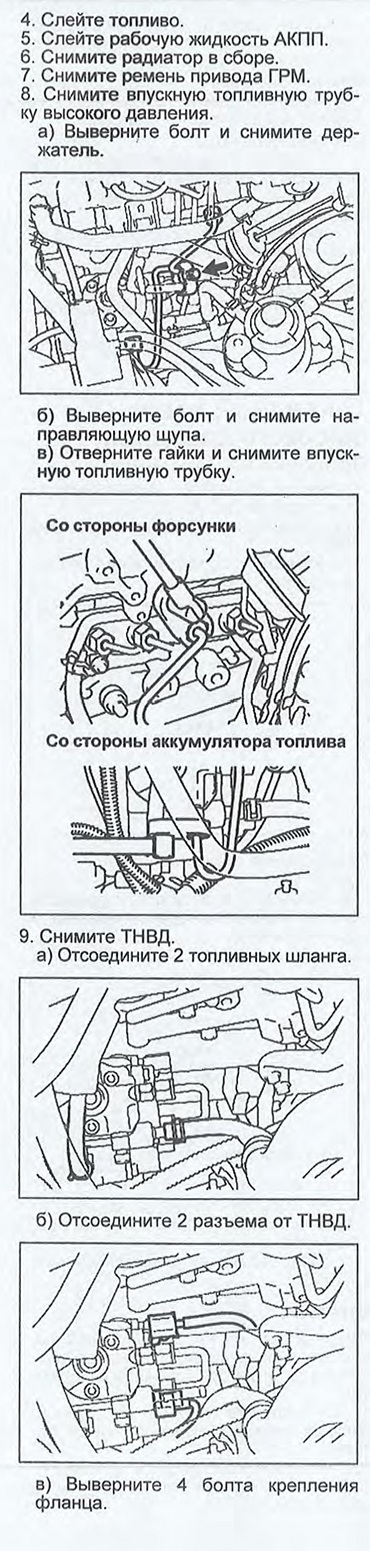

Снятие ТНВД дизельного двигателя 1KD-FTV, 2KD-FTV

Примечание: после снятия топливных трубок высокого давления очистите их и продуйте сжатым воздухом.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите нижние защиты двигателя.

3. Ослабьте крышку топливозаправочной горловины.

г) Снимите фланец и зубчатый шкив.

д) Зафиксируйте шкив коленчатого вала и отверните гайку крепления шестерни ТНВД. Снимите кольцевое уплотнение.

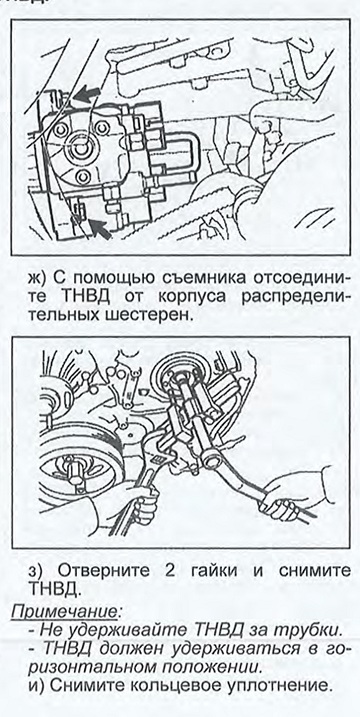

е) Отверните две гайки крепления ТНВД к корпусу распределительных шестерен.
