Toyota Hilux. Установка форсунок дизельного двигателя 1KD-FTV, 2KD-FTV

Toyota Hilux. Установка форсунок дизельного двигателя 1KD-FTV, 2KD-FTV

Снятие и установка форсунок. 1 - жгут проводов, 2 - трубка вентиляции, 3 - уплотнение форсунки, 4 - крышка головки блока цилиндров, 5, 6 - прокладка, 7 - форсунка, 8 - кольцевое уплотнение, 9 - седло форсунки, 10 - шайба, 11 - перепускной болт, 12 - держатель форсунки.

Примечание:

- Перед установкой нанесите небольшое количество чистого топлива на уплотняющие поверхности в соединениях с форсунками, топливными трубками высокого давления, ТНВД и аккумулятором топлива.

- В случае замены аккумулятора топлива, и/или форсунок, топливные трубки высокого давления также должны быть заменены.

- В случае замены аккумулятора топлива, и/или ТНВД, топливная трубка высокого давления между ними также должна быть заменена.

Внимание: так как цикловая подача форсунок различается, необходимо с помощью сканера прописать корректирующий код каждой новой форсунки в электронном блок управления.

1. Установите форсунки, а) Установите новые седла форсунок в головку блока цилиндров.

б) Установите новые упорные кольца и новые кольцевые уплотнения на каждую форсунку.

в) Нанесите немного чистого топлива на кольцевое уплотнение каждой форсунки.

г) Установите форсунки в головку блока цилиндров.

Внимание: устанавливайте форсунки в те цилиндры, с которых они были сняты.

Примечание:

- Установите форсунки, до соприкосновения с посадочной поверхностью.

- При установке форсунки может возникнуть ситуация, когда форсунка будет слегка подниматься в результате противодействия кольцевого уплотнения. В этом случае необходимо снять форсунку и установить заново.

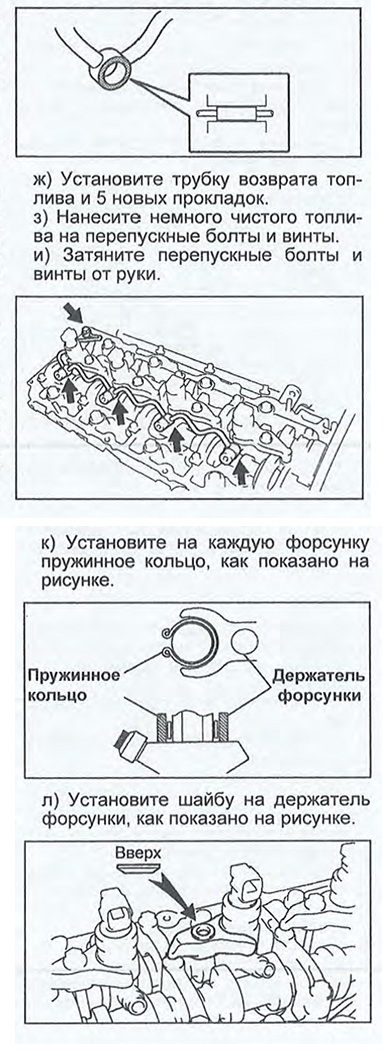

д) Для правильной установки временно подсоедините трубки высокого давления к форсункам.

е) Перед установкой трубки возврата топлива проверьте, что уплотнительные посадочные кромки штуцеров не деформированы и не имеют царапин. В случае обнаружения указанных дефектов замените трубку возврата топлива.

м) Затяните болт крепления держателя.

Момент затяжки.......................22 Н м

Примечание: нанесите немного нового моторного масла на резьбу и под головки болтов крепления держателей форсунок.

о) Отсоедините временно установленные топливные трубки высокого давления.

2. Проверьте наличие утечек топлива через соединение трубки возврата топлива.

а) Выверните 2 болта, штуцерный болт, перепускной клапан, трубку №2 возврата топлива и 2 прокладки.

б) Приобретите новый перепускной клапан.

Каталожный номер..........23122-27010

в) Установите трубку №2 возврата топлива, прокладку и перепускной клапан на головку блока цилиндров.

Каталожный номер трубки №2

возврата топлива...........23762-27010

Момент затяжки.......................21 Н м

г) Нанесите немного мыльного раствора (или другого, предназначенного для выявления утечек) на все соединения трубки возврата топлива.

д) Подсоедините спецприспособле-ние в линию возврата топлива со стороны трубки №2 возврата топлива и подайте давление около 100 кПа (1,0 бар) в течение 60 с и проверьте отсутствие признаков утечки.

е) После проверки удалите раствор, предназначенный для выявления утечек.

ж) Снимите специнструмент, перепускной клапан, трубку №2 возврата топлива и прокладку.

з) Временно установите трубку №2 возврата топлива и 2 новые прокладки, заверните 2 болта, штуцерный болт и перепускной клапан.

Примечание: никогда не используйте снятый с двигателя перепускной клапан повторно!

3. Установите крышку головки блока цилиндров (см. главу "Двигатели 1KD-FTV (3,0 л), 2KD-FTV (2,5 л) - механическая часть").

4. Установите топливную трубку №4 высокого давления.

а) Временно установите топливную трубку №4 высокого давления.

б) Затяните болт крепления держателя топливной трубки.

Момент затяжки..........................5 Н м

Примечание: часть зажима с резиновым уплотнением соответствует внутренней стороне.

в) Затяните гайки топливной трубки.

Момент затяжки........................35 Н м

5. Установите охладитель EGR (см. главу "Система снижения токсичности отработавших газов дизельного двигателя").

6. Установите топливные трубки №1-3 высокого давления.

а) Временно установите топливные трубки высокого давления и наверните гайки.

б) Установите и затяните болты крепления зажимов топливных трубок высокого давления.

Момент затяжки..........................5 Н м

Примечание: часть зажима с резиновым уплотнением соответствует внутренней стороне.

в) Подсоедините топливные трубки высокого давления к аккумулятору топлива и затяните гайки.

Момент затяжки.......................35 Н м

г) Затяните гайки трубок высокого давления со стороны форсунок.

Момент затяжки.......................35 Н м

7. Проверьте корректирующие коды форсунок и сравните их с теми, что прописаны в электронном блоке управления двигателем.

8. Установите промежуточный охладитель наддувочного воздуха.

9. Заверните крышку топливозаправочной горловины.

10. Удалите воздух из топливной системы.

11. Убедитесь в отсутствии утечек топлива.
