Toyota Hilux. Установка головки блока цилиндров двигателя 2TR-FE
Установка

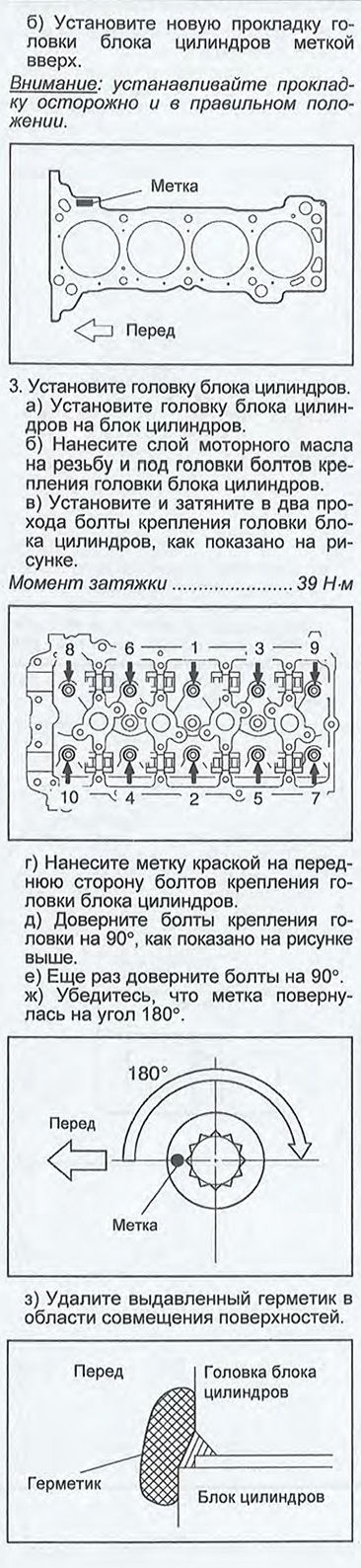

1. Проверьте состояние болтов крепления головки блока цилиндров.
Используя штангенциркуль, измерьте наружный диаметр резьбы в месте
наименьшего диаметра.
Номинальный
диаметр...................... 10,76 - 10,96 мм
Минимальный диаметр.........10,40 мм
Если наружный диаметр меньше минимального, замените болт.
4. Нанесите слой моторного масла на верхнюю часть
стержня клапана и установите крышки стержней клапанов. Примечание:
устанавливайте снятые детали на те места, откуда они были сняты.
5. Установите гидрокомпенсаторы. Примечание: устанавливайте снятые
детали на те места, откуда они были сняты.
6. Нанесите слой моторного масла на верхнюю часть гидрокомпенсатора,
крышки стержня клапана и установите коромысла клапанов.
Примечание: устанавливайте снятые детали на те места, откуда они были
сняты.
7. Установите распределительные валы (см. раздел "Распределительные
валы").
Примечание: при установке распределительных валов необходимо учитывать,
что величина осевого зазора очень мала, поэтому валы должны укладываться
в постели подшипников строго горизонтально, без перекосов, во избежание
заедания и/или повреждения валов.
а) Нанесите слой чистого моторного масла на шейки и постели
распределительных валов.
б) Установите цепь привода ГРМ на звездочку муфты, совместив помеченное
звено цепи с меткой на муфте.
в) Установите новое кольцевое уплотнение на крышку
№1.
г) Установите трубку подвода масла.

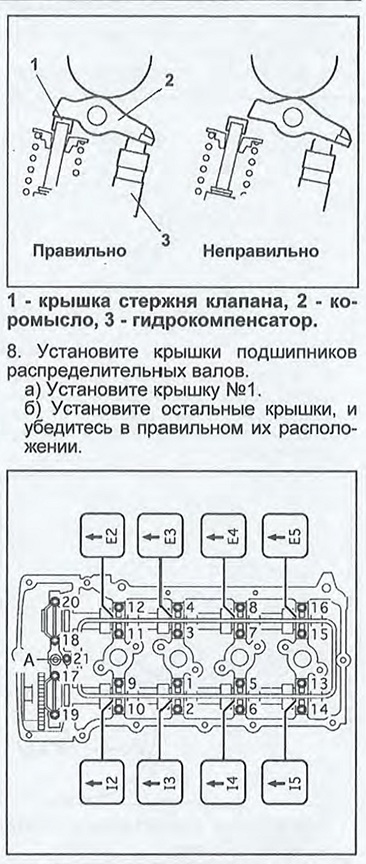

д) Затяните болты крепления крышек подшипников распределительных валов в
последовательности, показанной на рисунке.
Момент затяжки:
болт "А"...................................12 Н м
остальные...............................16 Н м
9. Установите цепь привода ГРМ (см. раздел "Цепь привода ГРМ").
10. Установите МКПП.
11. Установите АКПП.
12. Проверьте частоту вращения холостого хода и угол опережения
зажигания.
13. Выполните необходимые процедуры инициализации.
