Toyota Hilux. Снятие головки блока цилиндров двигателя 2TR-FE

Toyota Hilux. Снятие головки блока цилиндров двигателя 2TR-FE

1. Снимите МКПП.

2. Снимите АКПП.

3. Снимите цепь привода ГРМ (см. раздел "Цепь привода ГРМ").

4. Снимите крышки подшипников распределительных валов.

Внимание: будьте осторожны, не повредите головку блока цилиндров.

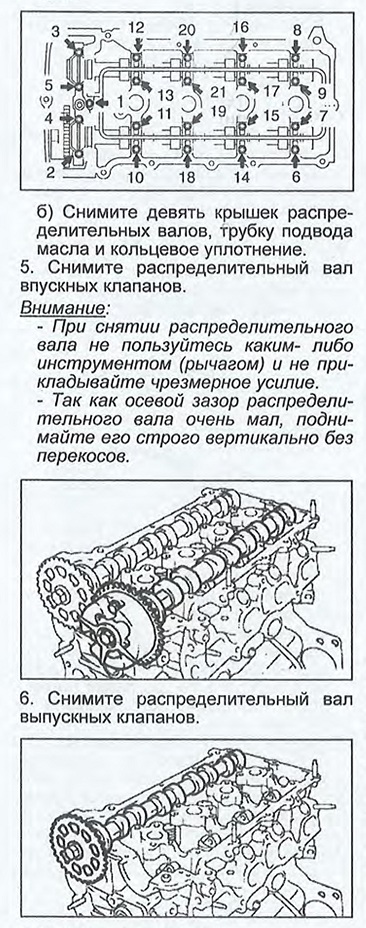

а) В несколько проходов отверните болты крепления крышек подшипников распределительных валов в последовательности, указанной на рисунке.

7. Снимите коромысла.

Примечание: разложите снятые детали в порядке соответствия местам откуда они были извлечены.

8. Снимите гидрокомпенсаторы.

9. Снимите колпачки стержней клапанов.

10. Снимите головку блока цилиндров. Отверните болты крепления головки блока цилиндров в два или три прохода в последовательности, указанной на рисунке.

Внимание: не уроните шайбы в головку блока цилиндров. Отворачивание болтов в другой последовательности приведет к поломкам.

11. Снимите прокладку головки блока цилиндров.

Снятие и установка головки блока цилиндров. 1 - крышка №1 подшипников распределительных валов, 2 - кольцевое уплотнение, 3 - трубка подачи масла, 4 - крышки подшипников распределительных валов, 5 - распределительный вал выпускных клапанов, 6 - распределительный вал впускных клапанов, 7 - крышка стержня клапана, 8 - коромысло, 9 - гидрокомпенсатор, 10 - болт крепления головки блока цилиндров, 11 - головка блока цилиндров, 12 - прокладка головки блока цилиндров.
