Toyota Hilux. Снятие цепи привода ГРМ двигателя 2TR-FE

Toyota Hilux. Снятие цепи привода ГРМ двигателя 2TR-FE - часть 1

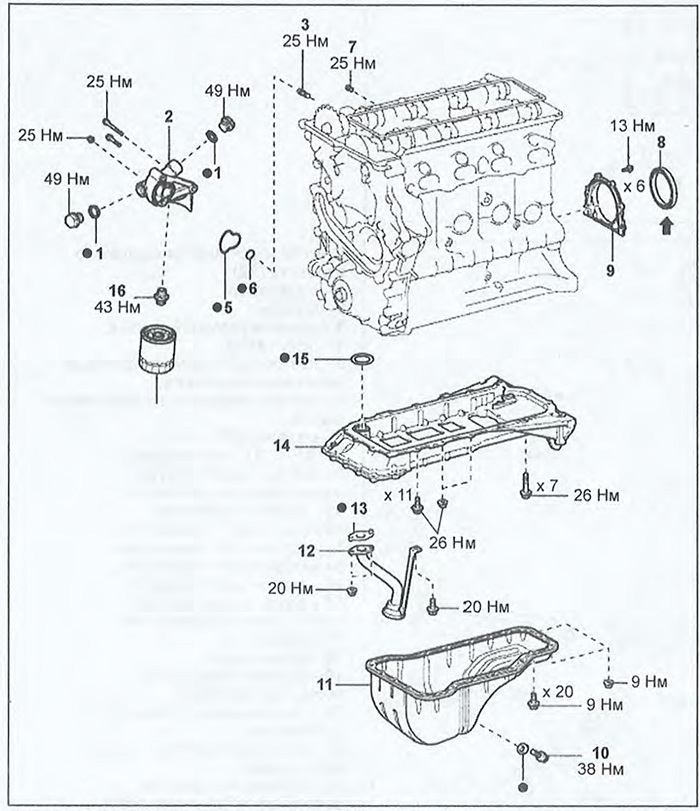

Снятие и установка цепи привода ГРМ (1). 1, 5, 13 - прокладка, 2 - кронштейн масляного фильтра, 3 - штуцер кронштейна масляного фильтра, 4 - масляный фильтр, 6, 15 - кольцевое уплотнение, 7 - коническая заглушка, 8 - сальник, 9 - держатель сальника, 10 - сливная пробка, 11 - масляный поддон №2, 12 - маслоприемник, 14 - масляный поддон, 16 - штуцер масляного фильтра.

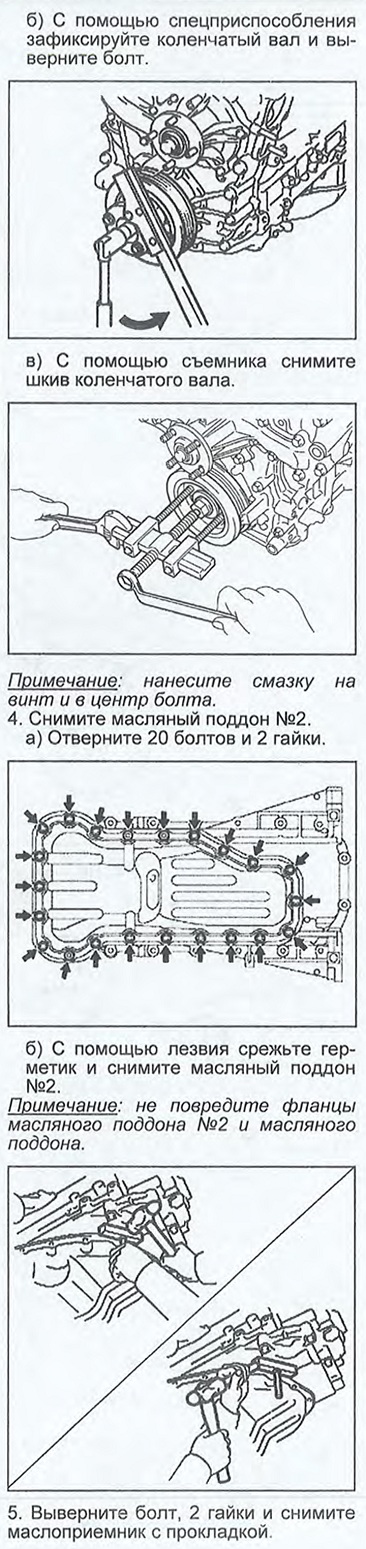

1. Снимите двигатель в сборе из моторного отсека.

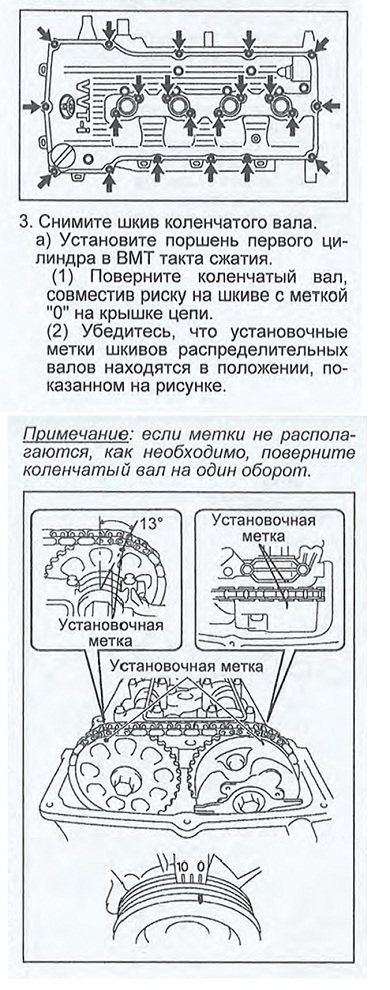

2. Выверните 19 болтов и 2 гайки, снимите крышку головки блока цилиндров с прокладкой.

б) Отделите крышку цепи привода ГРМ, вставляя отвертку, обернутой изолентой, между крышкой и блоком цилиндров или головкой блока цилиндров.

Примечание: будьте осторожны,

чтобы не повредить крышку цепи, головку и блок цилиндров.

в) Снимите 3 кольцевых уплотнения с крышки цепи привода ГРМ.

г) Снимите заглушку крышки цепи привода ГРМ с помощью шестигранника на 10 мм.

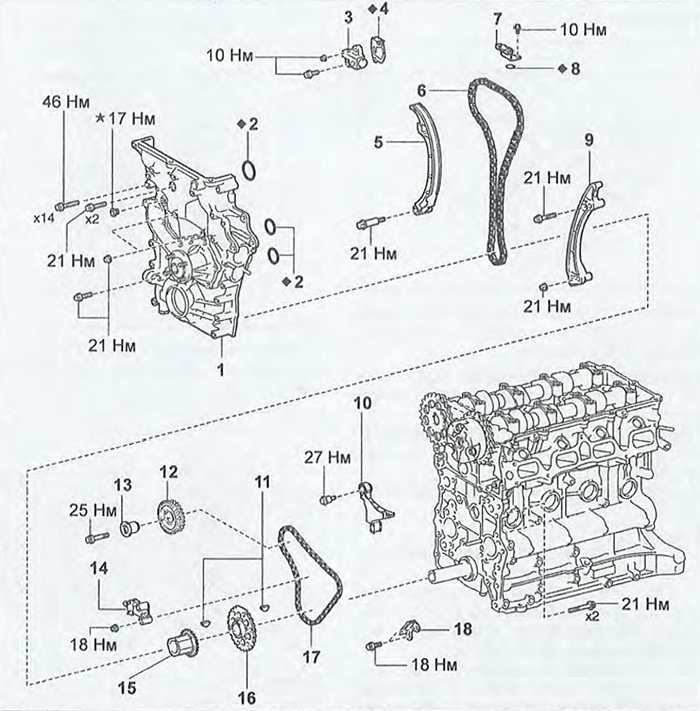

Снятие и установка цепи привода ГРМ (2). 1 - крышка цепи привода ГРМ, 2, 8 - кольцевое уплотнение, 3 - натяжитель цепи привода ГРМ, 4 - прокладка, 5 - башмак натяжителя, 6 - цепь привода ГРМ, 7 - направляющая цепи привода ГРМ, 9 - успокоитель №1, 10 - успокоитель №2, 11 - шпонка, 12 - шестерня привода балансирного вала, 13 - вал шестерни привода балансирного вала, 14 - натяжитель цепи привода балансирного механизма, 15 - ведущая звездочка коленчатого вала (привода ГРМ), 16 - шестерня привода балансирного механизма, 17 - цепь привода балансирного механизма, 18 - успокоитель №3.
