Toyota Camry (2005+). СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ 2AZ-FE

ОСОБЕННОСТИ КОНСТРУКЦИИ


Система смазки (рис. 5.48) комбинированная: наиболее нагруженные детали смазываются под давлением, а остальные - или направленным разбрызгиванием, или разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми деталями. Давление в системе смазки создается шестеренчатым масляным насосом , установленным снаружи в передней части блока цилиндров и приводимым в действие цепью от переднего конца коленчатого вала. Насос выполнен с внутренним трохоидальным зацеплением шестерен.

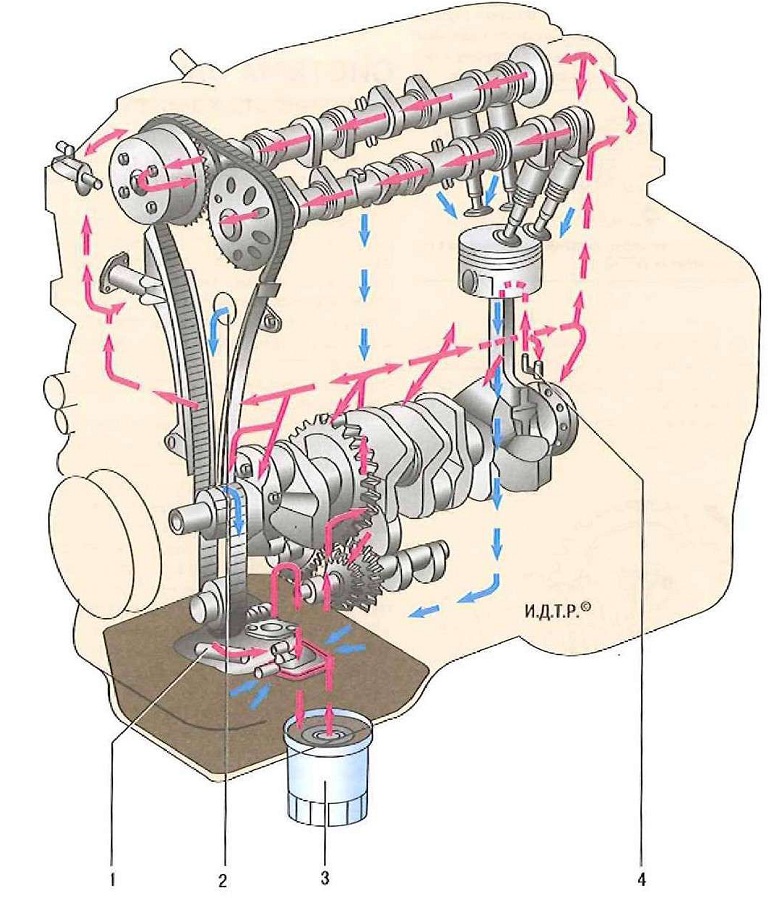

Рис. 5.48. Система смазки двигателя: 1 - масляный насос; 2 - дренажный канал; 3 - масляный фильтр; 4 - масляная форсунка
