Toyota Camry (2005+). ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ 2AZ-FE
При замене прокладки головки блока цилиндров двигателя CR14DE, придерживайтесь следующего порядка выполнения работ
1 Снизьте давление в системе питания двигателя.
2 Отсоедините провод от клеммы минус аккумуляторной батареи.

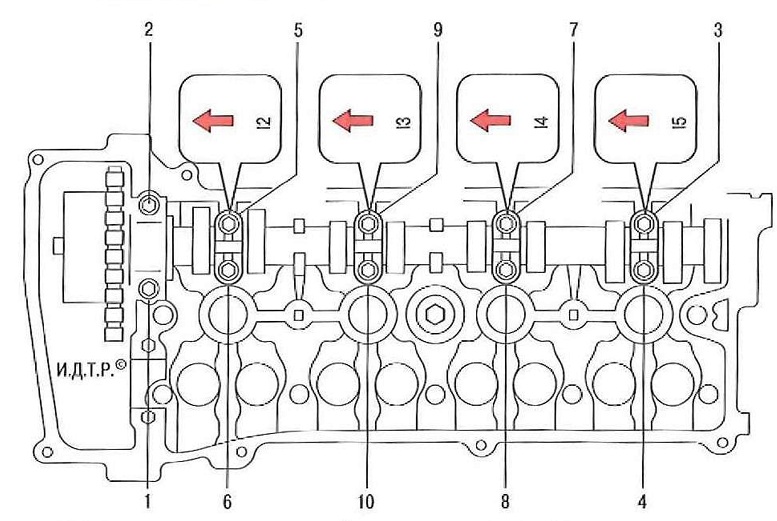

Рис. 5.30. Последовательность отворачивания болтов крепления крышек распределительного вала впускных клапанов

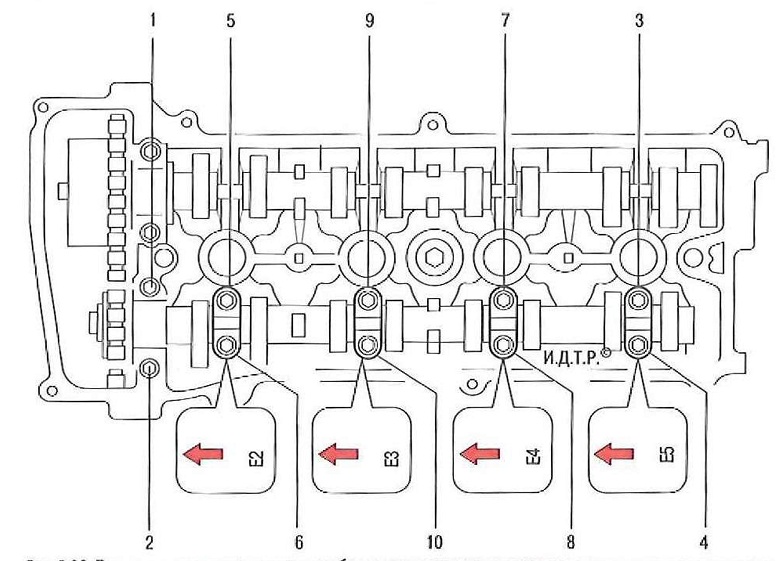

Рис, 5.32, Последовательность отворачивания болтов крепления крышек распределительного вала выпускных клапанов
- затягивайте болты на холодном двигателе в
порядке, показанном на рис. 5.35, в два этапа:
1 этап - затяните болты моментом 70 Н м;
2 этап доверните болты на угол 90 град
38 Установите распределительные валы
39. Установите дот л и в порядке, обратном снятию. После установки
распределительных ваши и цепи привода газораспределительного механизма
проверьте и при необходимости отрегулируйте зазоры в приводе клапанов.

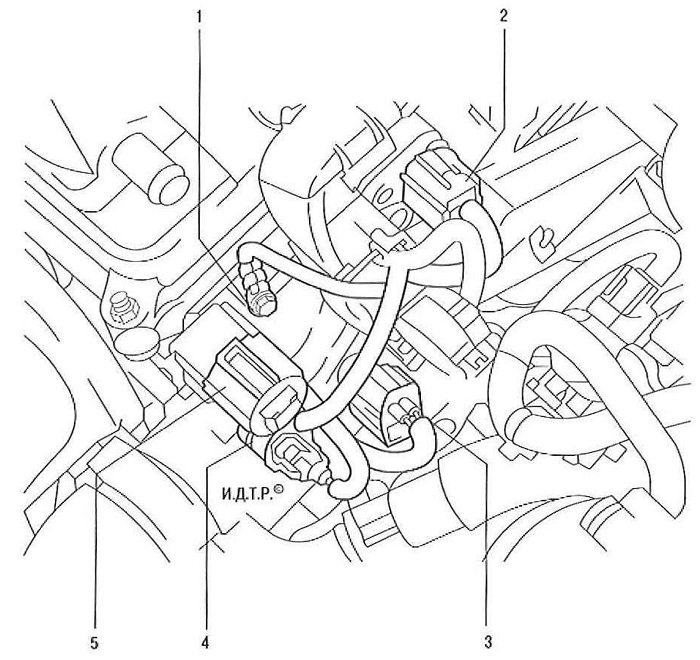

Рис. 5.34. Разъемы жгутов проводов и крепление наконечников проводов «-» на головке блока цилиндров

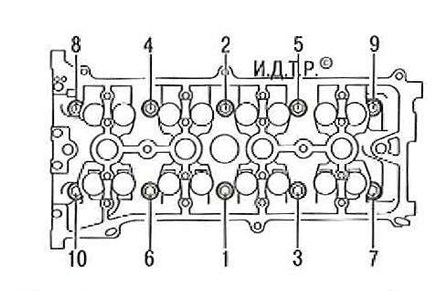

Рис. 5.35. Последовательность затягивания болтов крепления головки блока цилиндров
