Toyota Camry (2005+). СНЯТИЕ И УСТАНОВКА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ 2AZ-FE
Вам потребуются: все инструменты для снятия крышки головки блока цилиндров (см. «Замена прокладок крышки головки блока цилиндров», с. 87), специальные приспособления для фиксации распределительных валов и коленчатого вала, ключи «на 10», «на 27», торцовая головка «на 8», ключи TORX Е10, TORX Т50, головка TORX Е14.
ПРЕДУПРЕЖДЕНИЕ
Если у вас нет специальных приспособлений, работы, связанные с установкой коленчатого вала двигателя в сервисное положение, заменой распределительных валов, регулировкой фаз газораспределения, рекомендуем проводить на станции технического обслуживания, располагающей необходимым оборудованием.

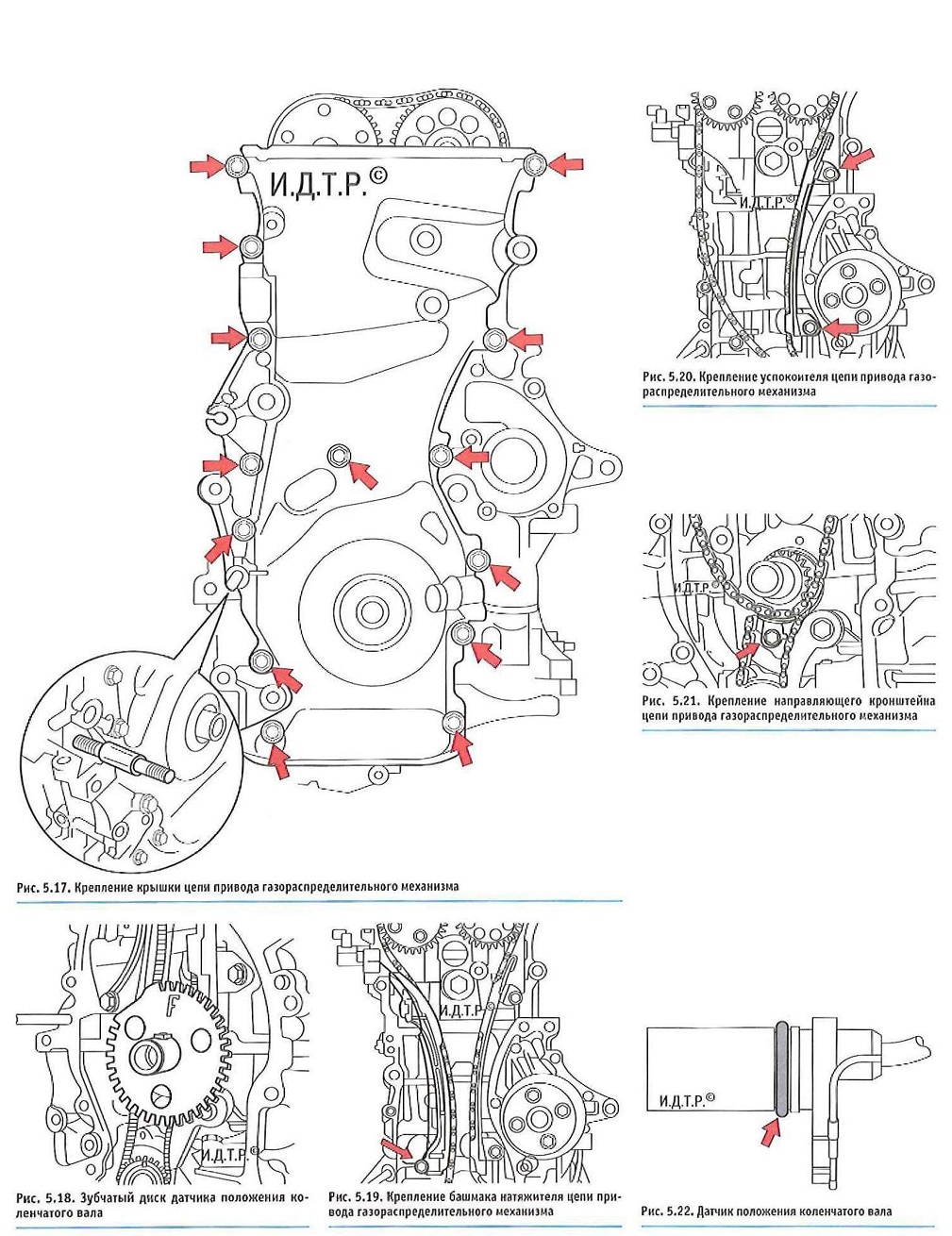

перед установкой датчика положения коленчатого вала (рис. 5.22) смажьте его уплотнительное кольцо моторным маслом;

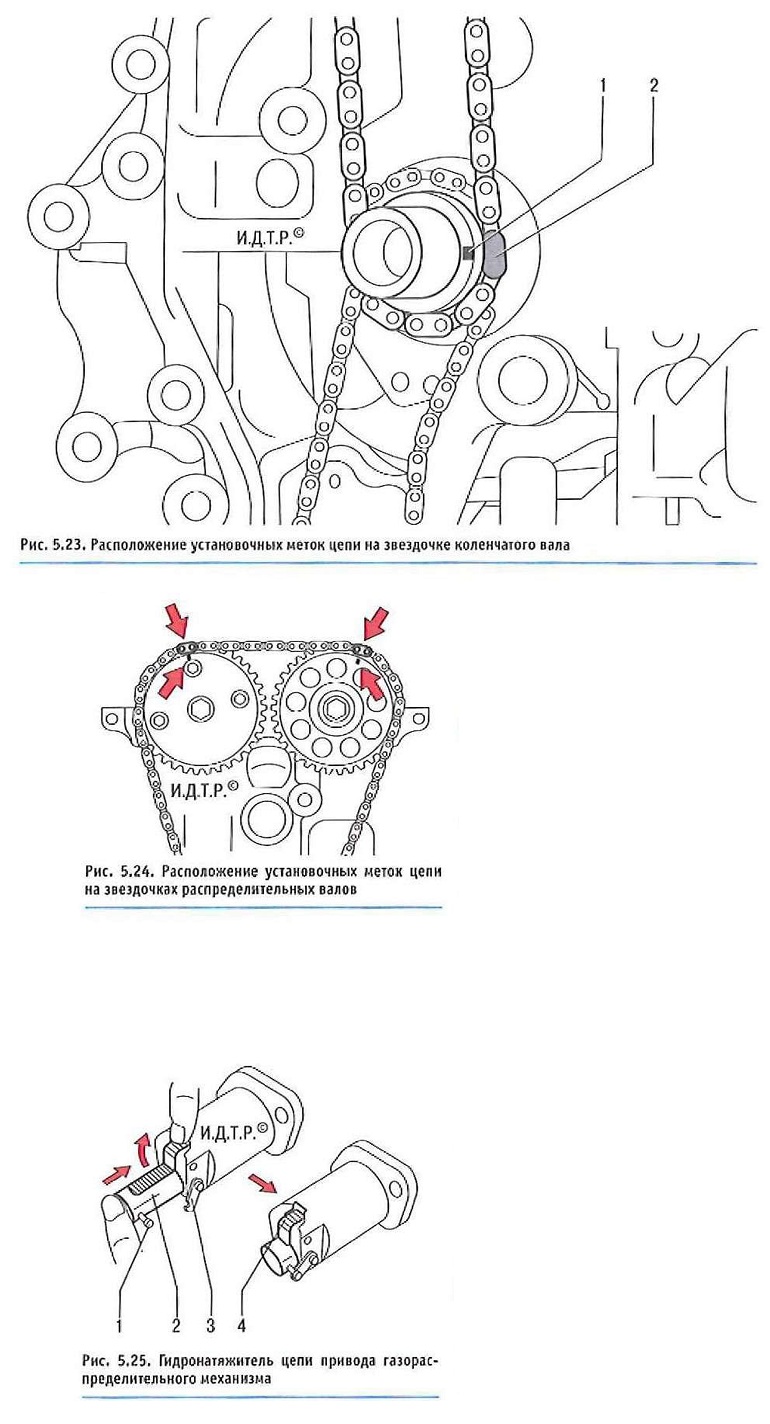

- наденьте цепь на ведущую звездочку цепи привода газораспределительного механизма, совместив маркированное звено 2 (рис. 5.23) с установочной меткой на коленчатом валу
- наденьте цепь на звездочки распределительных валов, совместив промаркированные звенья цепи с метками на звездочках (рис. 5.24);
перед установкой гидронатяжителя цепи поднимите
храпов к натяжителя 4 (рис. 5.25), а затем до упора утопите плунжер 2 и
зацепите крюк 3 за штифт 1 такт образом, чтобы плунжер оказался в
положении, показанном на рисунке. Установите новую прокладку и
установите гидронатяжитель цепи. Проверьте коленчатый вал против часовой
стрелкой и отсоедините штифт плунжера от крюка;
ПРИМЕЧАНИЕ
Проверните колончатый вал по часовой стрелке и проконтролируйте
перемещение плунжера относительно корпуса гидронатя-жителя цепи.
- перед установкой масляного картера удалите с привалочнмх поверхностей
блока цилиндров и масляного картера остатки старого герметика.
35. Проверните коленчатый вал на два оборота по часовой стрелке и
проверьте совпадение установочных меток колончатого и распределительных
валов. Если метки не совпадают, повторите установку цепи.
