Toyota Camry (2005+). ПРОВЕРКА ВНЕШНИХ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Проверьте работу фар, задних фонарей, дополнительного стоп-сигнала, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените (см.

«Замена ламп», с. 219).

На автомобиле применяют лампы следу­ющих типов:

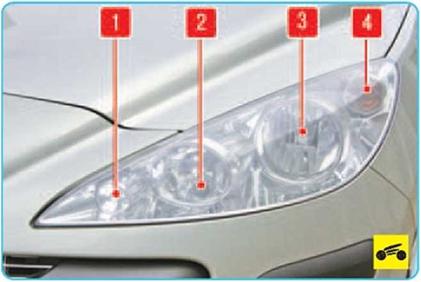

Рис. 4.5. Расположение ламп в блок-фаре

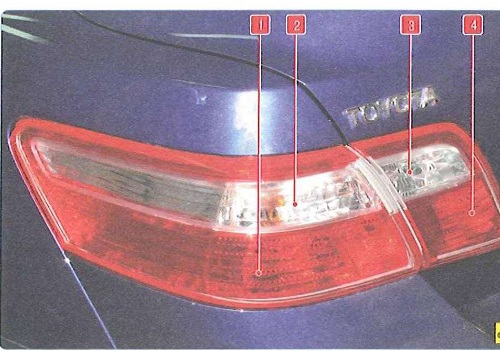

Рис. 4.6. Расположение ламп в заднем фонаре

На автомобиле применяются следующие лампы:

1 - лампа дальнего света, тип НВЗ (рис. 4.5);

2 - лампа переднего габаритного освещения, тип W5W;

3 - лампа ближнего света, тип Н11 (галогенная) или D4S (газоразрядная);

4 - лампа переднего указателя поворота, тип WY21W;

лампа противотуманной фары, тип Н11;

1 - лампа заднего стоп-сигнала и габаритного освещения, тип W21/5W (рис. 4.6);

2 - лампа заднего указателя поворота, тип WY21W;

3 лампа света заднего хода, тип W16W;

4 - лампа заднего противотуманного фонаря, тип W21W;

лампа бокового указателя поворота, тип WY5W;

лампы фонарей освещения номерного знака, тип W5W.

В дополнительном стоп-сигнале используются светодиоды
