Renault Megane 2. Электросхемы

Renault Megane 2. Электросхемы - часть 7

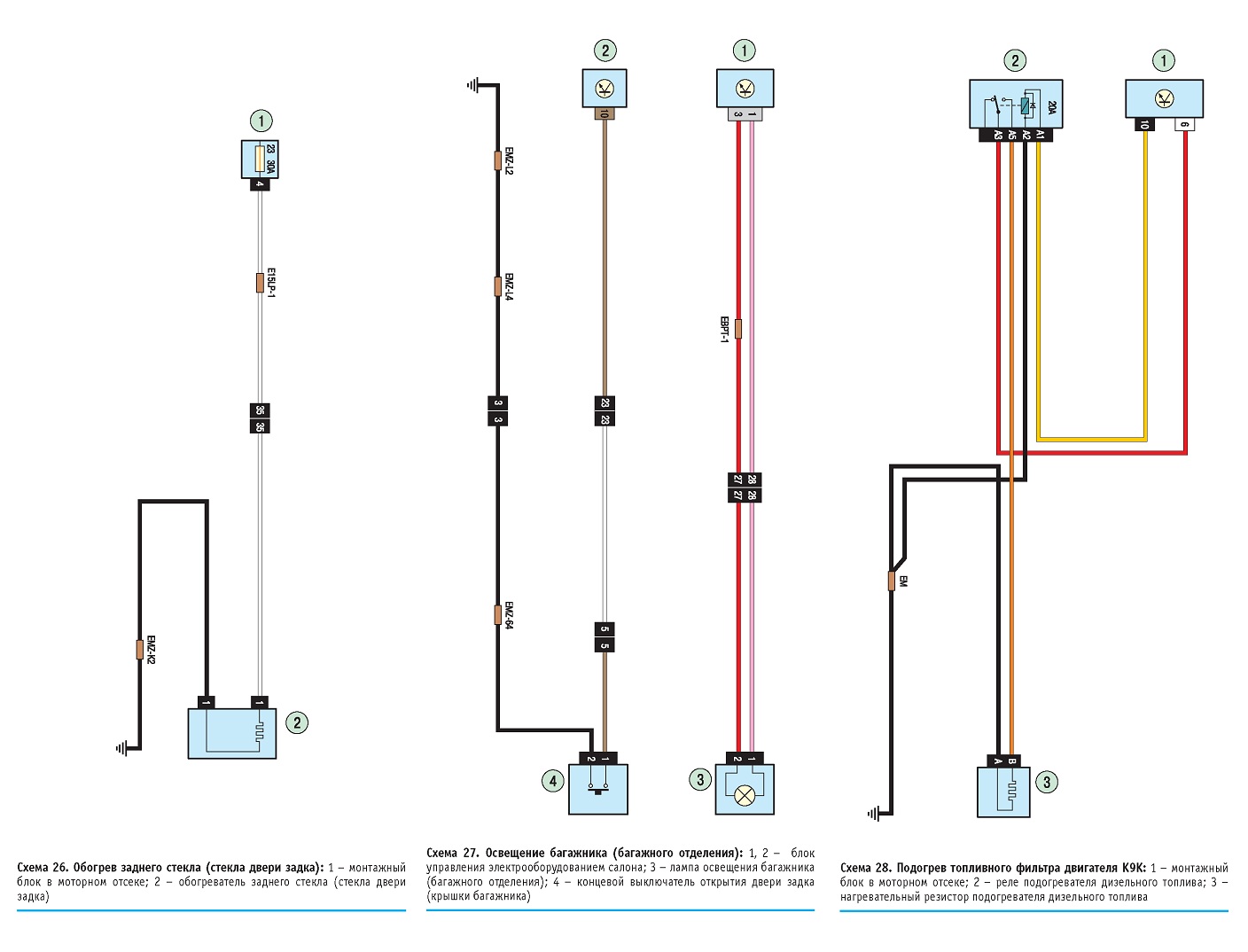

Схема 26. Обогрев заднего стекла (стекла двери задка): 1 - монтажный блок в моторном отсеке; 2 - обогреватель заднего стекла (стекла двери задка)

Схема 27. Освещение багажника (багажного отделения): 1, 2 - блок управления электрооборудованием салона; 3 - лампа освещения багажника (багажного отделения); 4 - концевой выключатель открытия двери задка (крышки багажника)

Схема 28. Подогрев топливного фильтра двигателя К9К: 1 - монтажный блок в моторном отсеке; 2 - реле подогревателя дизельного топлива; 3 -нагревательный резистор подогревателя дизельного топлива

Схема 29. Электростеклоподъемники передних дверей: 1 - монтажный блок в салоне автомобиля; 2 - переключатель электростеклоподъемников передних дверей на двери водителя; 3 - электродвигатель стеклоподъемника левой двери; 4, 7 - монтажный блок в салоне автомобиля; 5 - клавиша управления стеклоподъемником правой двери; 6 - электродвигатель стеклоподъемника правой двери; 8 - блок управления электрооборудованием салона

Схема 30. Считывающее устройство ключа-карты и запорный электромеханизм противоугонного устройства: 1, 2, 3,5, 7,8,15,17 - блок управления электрооборудованием салона; 4, б, 16 - монтажный блок в моторном отсеке; 9 -считывающее устройство ключ-карты; 10 - датчик начала хода педали сцепления; И - выключатель света заднего хода; 12 - запорный электромеханизм противоугонного устройства; 13 - кнопка пуска-остановки двигателя; 14 - датчик положения коленчатого вала
