Renault Megane 2. Электросхемы

Renault Megane 2. Электросхемы - часть 6

Схема 22. Наружные зеркала заднего вида с электроприводом и электрообогревом: 1 - электропривод наружных зеркал заднего вида; 2 - левое наружное зеркало заднего вида с электроприводом и электрообогревом; 3,4- монтажный блок в салоне автомобиля; 5 - блок управления электрооборудованием салона; 6 - правое наружное зеркало заднего вида с электроприводом и электрообогревом

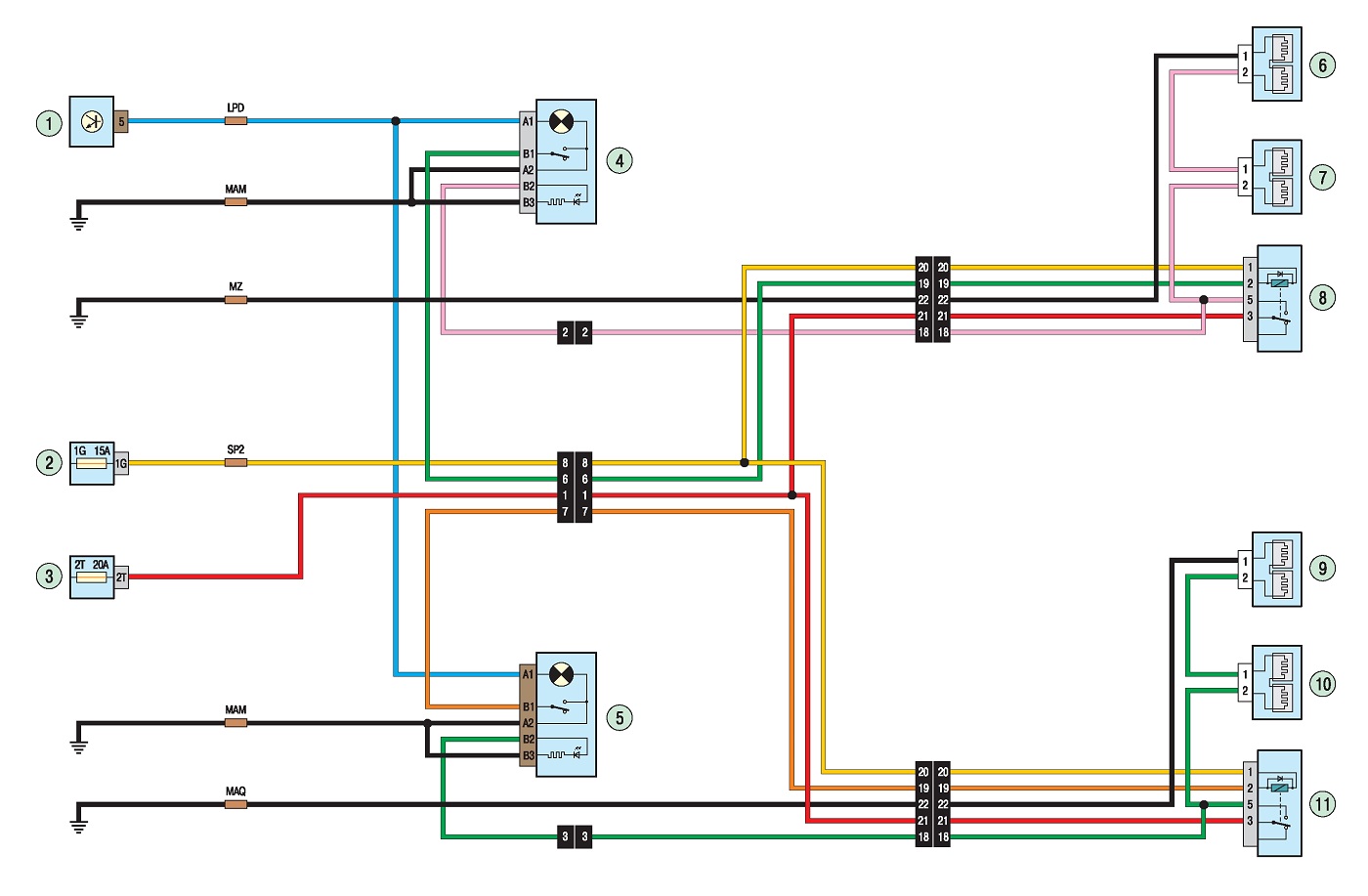

Схема 23. Обогрев сидений: 1 - монтажный блок в моторном отсеке; 2, 3 - монтажный блок в салоне автомобиля; 4 - управление обогревом левого сиденья; 5 - управление обогревом правого сиденья; б, 7,8 - левое сиденье с обогревом; 9,10, 11 - правое сиденье с обогревом

Схема 24. Стеклоочиститель и омыватель автомобилей с кузовом седан: 1 - монтажный блок в моторном отсеке; 2 - электродвигатель очистителя ветрового стекла; 3 - насос двустороннего действия омывателя ветрового окна и фар; 4 - подрулевые переключатели

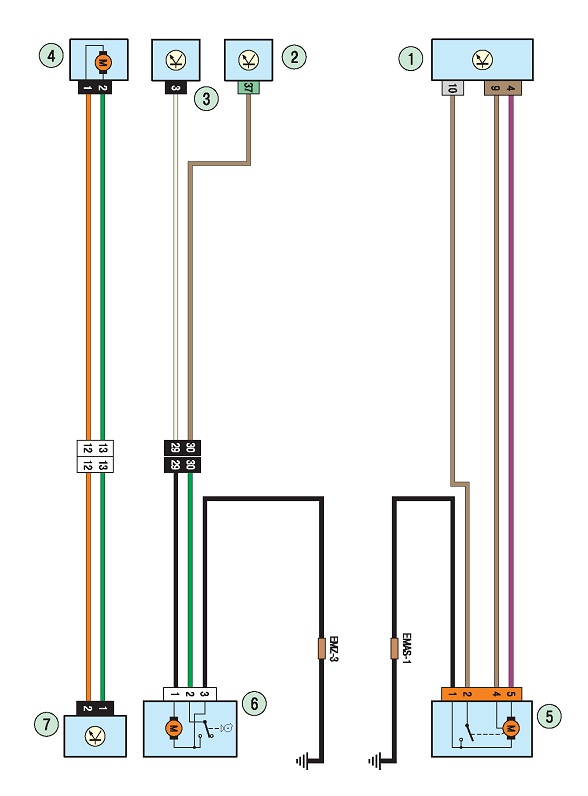

Схема 25. Стеклоочистители и омыватели автомобилей с кузовом универсал и хэтчбек: 1 - монтажный блок в моторном отсеке; 2, 3 - блок управления электрооборудованием салона; 4 - насос двустороннего действия омывателя ветрового окна и фар; 5 - электродвигатель очистителя ветрового стекла; 6 - электродвигатель очистителя стекла двери задка; 7 - подрулевые переключатели
