Renault Megane 2. Электросхемы - часть 3
Схема 7. Антиблокировочная система тормозов: 1, б - монтажный блок в моторном отсеке; 2 - монтажный блок в салоне автомобиля; 3 - люк крыши с электроприводом; 4, 5 - головное устройство аудиосистемы; 7 - электронный блок управления антиблокировочной системой тормозов (ABS); 8 - щиток предохранителей цепи электропитания; 9 - датчик скорости вращения правого заднего колеса; 10 - датчик скорости вращения левого заднего колеса; 11 - датчик скорости вращения левого переднего колеса; 12 - датчик скорости вращения правого переднего колеса; 13 - выключатель стоп-сигнала; 14 - диагностический разъем
Схема 8. Подушки безопасности и преднатяжители ремней безопасности: 1 - монтажный блок в моторном отсеке; 2, 3 - блок управления электрооборудованием салона; 4 - клавиша отключения подушки безопасности пассажира; 5 - фронтальная подушка безопасности переднего пассажира; 6 - фронтальная подушка безопасности водителя; 7 - подрулевые переключатели; 8 - ЭБУ подушек безопасности и преднатяжителей ремней безопасности; 9 - правый датчик бокового удара; 10 - левый датчик бокового удара; 11 - передняя боковая подушка безопасности пассажира; 12 - передняя боковая подушка безопасности водителя; 13 - преднатяжитель поясничного ремня безопасности водителя; 14 - датчик положения левого переднего сиденья; 15 - преднатяжитель ремня безопасности пассажира; 16 - сигнализатор непристегнутого ремня безопасности водителя; 17 - преднатяжитель ремня безопасности водителя; 18 - правый задний преднатяжитель; 19 - левый задний преднатяжитель; 20 - преднатяжитель ремня безопасности пассажира; 21 - левая задняя боковая подушка безопасности; 22 - правая задняя боковая подушка безопасности

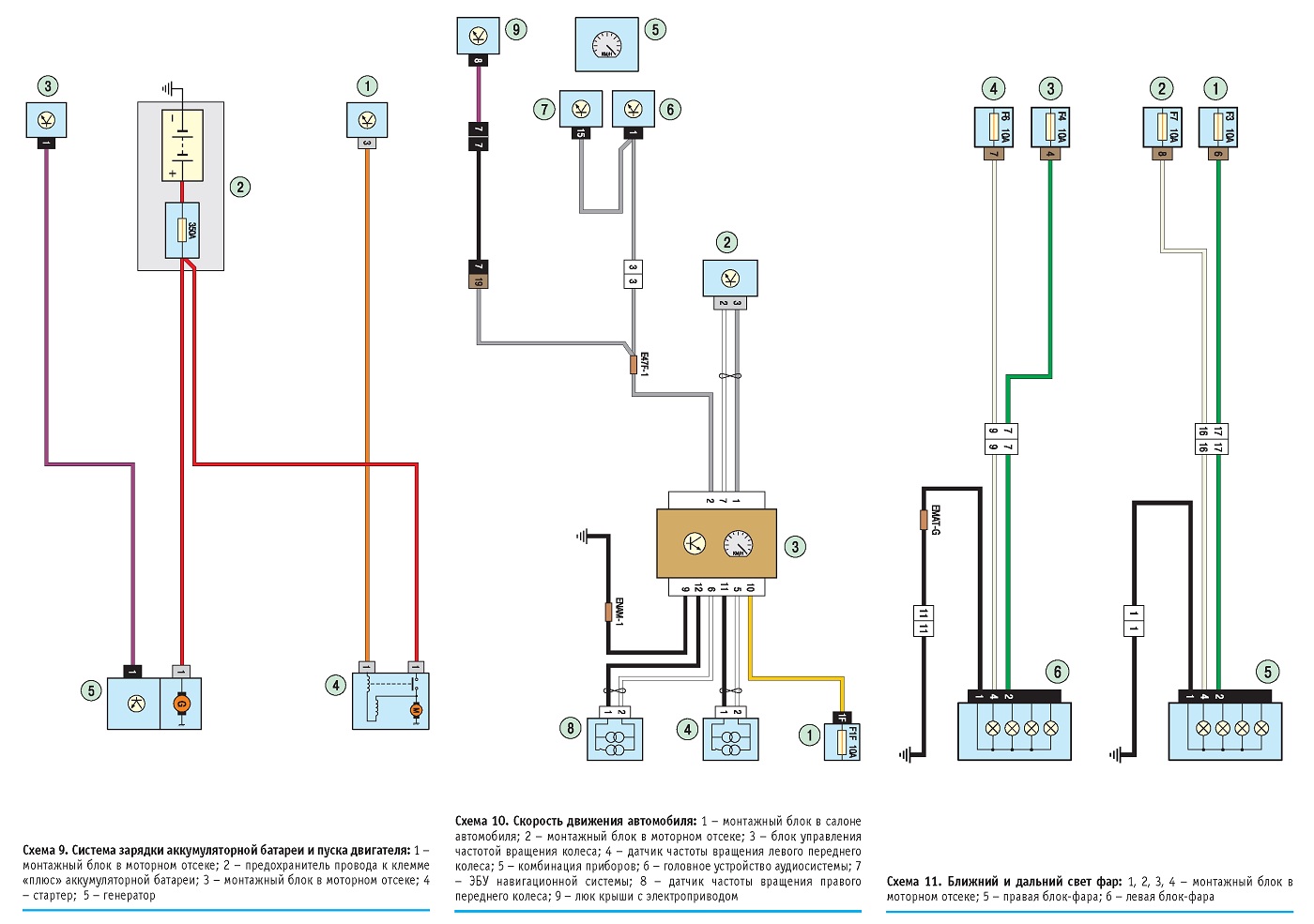

Схема 9. Система зарядки аккумуляторной батареи и
пуска двигателя: 1 -
монтажный блок в моторном отсеке; 2 - предохранитель провода к клемме
«плюс» аккумуляторной батареи; 3 - монтажный блок в моторном отсеке; 4 -
стартер; 5 - генератор
Схема 10. Скорость движения автомобиля: 1 - монтажный блок в салоне автомобиля; 2 - монтажный блок в моторном отсеке; 3 - блок управления частотой вращения колеса; 4 - датчик частоты вращения левого переднего колеса; 5 - комбинация приборов; 6 - головное устройство аудиосистемы; 7 - ЭБУ навигационной системы; 8 - датчик частоты вращения правого переднего колеса; 9 - люк крыши с электроприводом
Схема 11. Ближний и дальний свет фар: 1, 2, 3, 4 - монтажный блок в моторном отсеке; 5 - правая блок-фара; 6 - левая блок-фара
